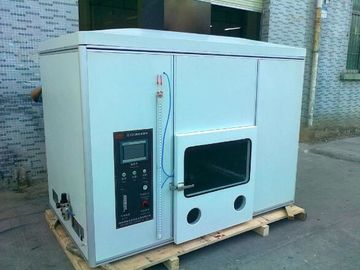

전선, 케이블 및 가동 가능한 코드를 위한 수평한 가연성 검사자 약실 안전

전기 배선, 케이블과 후렉시블 코드를 위한 수평선상 가연성 시험기 챔버 안전성

애플리케이션

FT1, FT2/FH/Horizontal 불꽃, FV-2/VW-1, FV-1/Vertical 불꽃과 기준 방전 시험을 위한 단일 케이블 착염 시험을 확인하기 위해 적용되세요.

표준

조항 1060년 (수직 연소와 FT1 시험), 1061년 (케이블 연소성 시험), 1080년 (VW-1 연소성 시험), 1090년 (전기 케이블 견본 수평선상 연소성 시험, 선택적인 항목), UL1581-2008의 1100년 (수평선상 specimen/ FT2 연소성 시험), 6.8 (기준 방전 시험), UL2556-2007의 조항 9.1~9.5에 따르면, JIS C3005-2000의 조항 4.26.

주요 인자

1.시험 챔버 : L2200*D1300*H1650mm, capacity>4.0 m3 ;화염의 상위 능력은 2.0m3 보다 더 있습니다, 거기는 얼굴, 한 쌍의 사용가능한 고무 장갑 위의 유리 윈도우고 연기 배출 시스템 의 위에 챔버입니다 ;

2.분젠 버너 : ASTM D5025-2005 표준, 버너 튜브의 내경에 따른 어느 것이 길이의 9.5 밀리미터인지 100 밀리미터입니다, 가스 관 지름이 두께에 의한 0.9 밀리미터가 1.6 밀리미터라는 것 입니다. 98% 최소 순도에 있는 메탄이 어느 분사 가스이, 안쪽 플레임 높이는 40±2mm입니다, 외부 플레임 높이가 그것이 언제든지 요구조건을 충족시키는지 125±10mm이고 플레임 높이를 확인할 수 있는 화염 통치자와 함께 노미널율은 500W입니다.

3. 온도측정 시스템 : 지름이 0.5 밀리미터인 형태 Ｋ 스테인레스 강 열식 10g 온도측정 구리편을 포함하는, ASTM D5207-2003 표준에따르면, 스톱워치와 온도계.

4. 견본은 서 있습니다 : 수평 및 수직 스테인레스 강에 의한 만든 둘다 독립적인 입지. 수직 스탠드가 수직 연소 시험과 FT1 테스트를 할 수 있다고 타는 듯한 테스트, VW-1 타는 듯한 테스트와 수평선상 specimen/FT2 착염 테스트가 전보를 칩니다. 단지 전기 케이블 수평선상 견본 착염 테스트를 위한 수평선상 입지.

5. 가스를 공급하세요 : 37.1MJ/m3 또는 8.9 킬로 칼로리 /m3의 최소 순도 또는 성질이 를 가스로 처리하는 98%에 열기가 만족하는 메탄. 면 직경 is150~200mm과 두께는 6 밀리미터이며, 그것이 견본의 연직축 D355mmon에 의해 표면 Ｗ 305 밀리미터를 시험하는 지대를 담당하는 것 입니다, 비강화 60 파운드의 스트립과 면 또는 넓게 10 밀리미터와 길이인 98 g/ m2 크라프트 지가 샘플에 스틱인 후, 무료 챔버의 후방을 향하여 견본으로부터 20 밀리미터 남겨질 것입니다.

6. 플럭스 시스템 : 어느 것이 구성되고의 플럭스 범위가 인 밸브, 여수계를 감압하고 1000개 밀리람베르트 / 분, 압력 범위는 200kPa인 압력계, 비중이 1000년 kg/m3 인 그린오일과 이르는 U자 형상 압력계가 36입니다 ".

7. 타이밍시스템 : 어느 것이 타는 듯한 타이머, 정지 불타고 있는 타이머와 확장하는 화재 타이머 기타 등등 전체 3 타이머 장치로 구성됩니다.

8. 타는 듯한 반대 : 정확하게 시험 시간 기록하세요
