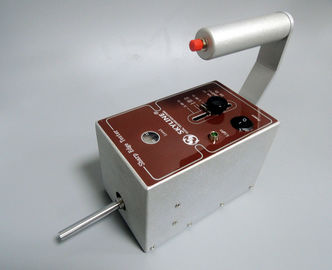

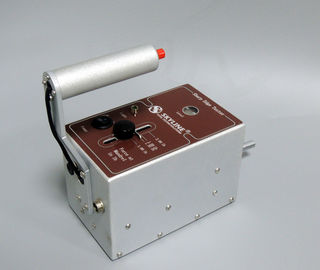

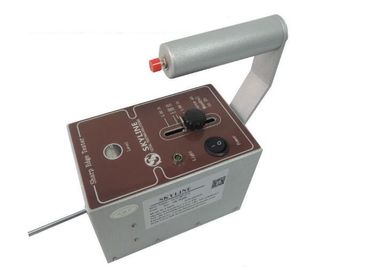

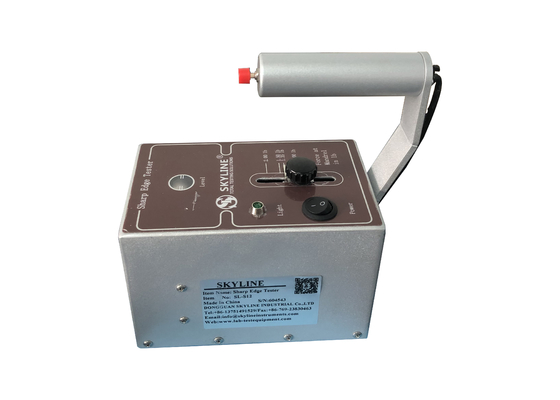

아이들 제품을 위한 ISO 8124-1 장난감 시험 장비 1.35LB 예리한 가장자리 검사자

어린이들 제품을 위한 ISO 8124-1 1.35LB 고정력 예리한 모서리 테스터

예리한 모서리 Tester.pdf

애플리케이션

장난감 또는 항목의 가장자리가 불합리한 상해의 위험과 예리한 모서리인지 결정하곤 했습니다.

제품 정보
                                                                                                완구 위의 접근하기 쉬운 모서리가 부상을 입힐 가능성이 많은지 결정합니다. 자체 접착적 PTFE 테이프는 맨드릴에 첨부되며, 그것이 그리고 나서 시험되어 접근하기 쉬운 모서리를 따라 한 개의 360 급 혁명을 위해 회전합니다. 테이프가 (대략 길이에서 절반으로 줄여지거나 더 길면. 13 밀리미터), 가장자리가 위험한 예리한 모서리로 확인됩니다. 오래되 이 요구의 대상인 8년 하에 어린이들에 의해 사용을 위해 계획된 장난감은 테스트를 사용하고 남용합니다.

검사 원리

아이들의 손가락을 시뮬레이션하는데 사용된 강재축은 경화될 필요가 있습니다. 표면 로크웰 경도는 40만큼을 있어야 하고, 조도가 0.40 마이크론보다 더 크고, 지름이 9.35 밀리미터 ± 0.12 밀리미터여야 합니다. 자극적 인공 피부 테이프의 레이어는 6 엔 (1.35 파운드)의 힘과 자극적 인공 껍질아교로 싸여진 강재축에 수직으로 적용되었습니다. 강재축은 23 밀리미터 / 초 ± 4 밀리미터 / 초에 끊임없이 계속되는 탄젠트였습니다. 속도는 한 주 동안 회전합니다. (잘리세요) 자극적 인공 피부 접착지를 줄이기 위해 시험의 모서리를 확인하세요. 만약 삭감이 (잘리면), 시험된 가장자리가 잠재적으로 위험한 예리한 모서리로 규정됩니다.

예리한 모서리 테스터 용법과 판단 결과
1. 360까지 필요에 따라 PTFE 접착 테이프를 맨드릴에 부착하고, 그리고 나서 시험된 접근하기 쉬운 모서리를 따라 맨드릴을 회전시키세요'. 테스트 접착 테이프가 정정된 중력인지 확인하세요.
볼이 완전히 시험 템플릿을 통과할 수 있는지. 삭감의 길이. 컷 테이프의 길이의 비율을 산정하세요. 판단 : 접착 테이프가 50%까지 줄여지면
가장자리인 Split은 예리한 모서리라는 것 간주됩니다.
2. 시험될 모서리는 완구 부품 또는 부품을 판단하는 접근성 시험 뒤에 결정된 접근하기 쉬운 모서리일 것입니다.
3. 개별적으로 만약 완구의 만질 수 있는 모서리가 전체적으로 완구를 시뮬레이션하는 경우에, 전체적으로 시험될 수 없으면, 접근하기 쉬운 모서리가 제거되고 시험될 수 있습니다.
4. 날카로운 에지 테스트의 키는 어떻게 탐지된 모서리를 고치고 맨드릴이 가장자리에 직각으로 있다는 것을 보증하여야 하는지이고 맨드릴과 시험 동안 가장자리 사이의 어떤 단계가 없습니다.
스포츠를 위해.
5. 맨드릴의 회전 동안, 끊임없이 압력이 맨드릴에 적용되었다는 것을 보증한 것은 안정적인 것이 있어야 합니다.

상술


기술적인 매개 변수
1.표 1에 나타난 회전식 맨드릴의 지름 :


2.표 2에 나타난 힘의 측정치 :


3.표 3에 나타난 회전식 맨드릴의 속도를 회전시키세요 :


4.표 4에 나타난 회전식 맨드릴의 거칠기 :

 예리한 모서리 테스터와 샤프 포인트 Tester.pdf

어떻게 당신이 예리한 가장자리를 시험합니까?
그것이 완전히 1.35 파운드 (6.00 뉴턴)까지 어떠한 힘에 적어도 1/2 인치 (13 밀리미터)의 길이를 위한 테이프를 헤치며 나아가면 가장자리는 날카로운 것으로 확인될 것입니다. (2) 절차. (i) 그것이 검사 동안 이동하지 않는 방식으로 시험될 샘플의 모서리는 잡힐 것입니다.

예리한 모서리 테스터 작동 비디오 링크 :
https://www.youtube.com/watch?v=TREo3kIsqVc
