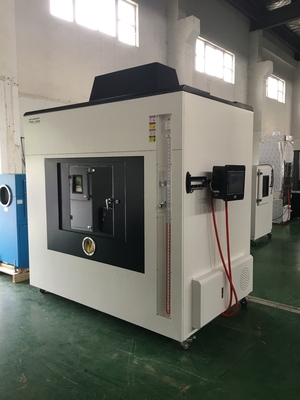

케이블 화재 저항 시험 장비 UL 2556 / UL 1581

VW-1 연화성 검사기

제품 설명

VW-1 연소 테스트는 UL 표준에 엄격하게 따라 생산됩니다. 그것은 VW-1 연소 테스트 표준에 완전히 적합하며 VW-1 및 FT-2 테스트를 완료 할 수 있습니다.그것은 경제적이고 유선 및 케이블 산업에서 널리 사용됩니다.매개 변수는 다음과 같이 상세히 설명되어 있습니다. 전체 시험은 4.32m3의 부피의 밀폐된 시험 방에서 수행됩니다. 시험 방법: 불의 높이를 조정합니다.화염의 꼭대기를 시험 조각 아래로 놓습니다., 15초 동안 태우고, 15초 동안 끄고, 5번 반복하고 시험용품의 타는 상태를 확인합니다. 작동합니다.

표준:

● UL2556-2013.

기술 매개 변수

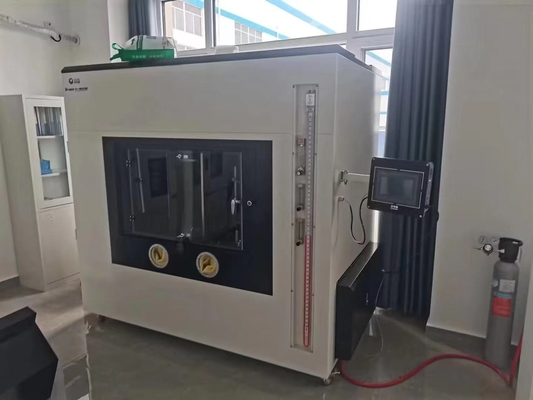

1시험실: L2200*D1300*H1650mm, 용량>4.0m3;최고 화염 용량 2.0m3 이상, 표면에는 유리 창문이 있습니다.작업용 고무 장갑과 방의 꼭대기에 설치된 연소 배기 시스템;

2펀센 연장기: ASTM D5025 표준에 따르면 연장기 튜브의 내부 지름은 9.5mm, 길이는 100mm, 가스 튀김 지름은 0.9mm, 두께는 1.6mm입니다.어떤 연소 가스는 최소 98%의 순수한 메탄입니다., 내부 불의 높이는 40±2mm, 외부 불의 높이는 125±10mm, 명소 속도는 불의 높이를 언제든지 요구 사항을 충족하는지 여부를 확인할 수있는 불의 릴러와 함께 500W입니다.

3온도 측정 시스템: ASTM D5207 표준에 따라, 10g 온도 측정 구리 조각을 포함하여, 지름 0.5mm의 타입 K 스테인리스 스틸 열,스톱워치와 온도계.

4표본 서식: 평면 및 수직 서식 둘 다 독립적으로 스테인리스 스틸로 만들어집니다. 수직 서식 수직 연소 테스트 & FT1 테스트, 케이블 불꽃 테스트를 할 수 있습니다.VW-1 화염 시험 및 수평 표본/FT2 화염 시험수평 스탠드는 전력 케이블 수평 샘플의 불꽃 테스트를 위해만 사용된다.

5가스: 최소 98%의 순도를 가진 메탄 또는 37.1MJ/m3 또는 8.9kcal/m3의 열 함량을 가진 천연 가스.표본의 수직 축을 가로지르는 W 305mm × D355mmon의 시험 표면 영역을 덮어야 합니다., 60 파운드 또는 98 g / m2 크래프트 종이에 의해 강화되지 않은 스트립의 면적은 10 mm이고 길이는 샘플에 붙어 있습니다.그 다음 표본에서 20mm 이상, 유출이 없는 방의 뒷쪽으로.

6플럭스 시스템: 압축 해제 밸브, 플럭스 범위 1000ml/min, 압력 측정기 압력 범위 200kPa, 밀도가 1000kg/m3의 녹색 오일로 구성됩니다.그리고 U 모양 압력 측정기, 그 범위는 36.

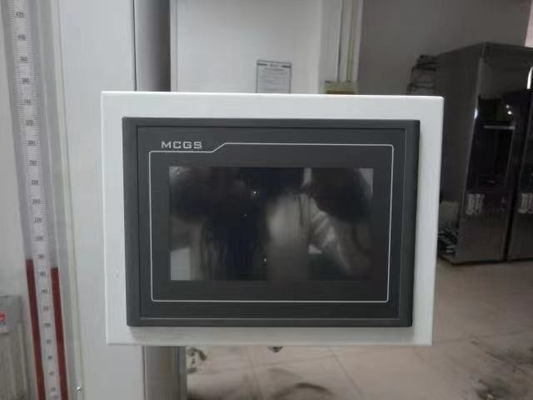

7타이밍 시스템: 총 3 타이머 장치로 구성 된 불타는 타이머, 불타는 중지 타이머 및 연장 불타는 타이머 등을 포함합니다.

8. 플라밍 카운터: 정확하게 테스트 시간을 기록
