원래 장소: | 중국 |
브랜드 이름: | SKYLINE |
인증: | CE |
모델 번호: | SL-T01-B |
최소 주문 수량: | 1 |
---|---|
가격: | negoitable |
포장 세부 사항: | 합판 상자 |
배달 시간: | 25 근무일 |
지불 조건: | T/T |
공급 능력: | 1 유닛 / 달 |
힘 실린더: | 팔 200kg*2개 다리 100kg*2개 | 실험 속도: | 분 10-30 번 / |
---|---|---|---|
화면 표시 방식: | PLC 제어, 터치 스크린 | 제어 압력: | 서보 기구에 의한 비례 제어 밸브 제어 |
핵실험 의자 팔걸이 높이: | 500~780mm | 시험 주기: | 1~999999회 |
전원 공급: | AC/220V,5A,50HZ;90W | 급기: | ≥0.6kgf/cm2 |
기계 사이즈: | 2150mm*1300mm*2000mm(대략) | 테스트 영역 크기: | 1300mm*1250mm*1500mm(대략) |
하이 라이트: | BIFMA X5.1 정적 시험 기계,BIFMA X5.1 피로 테스트 기계,BIFMA X5.1 의자 시험 기계 |

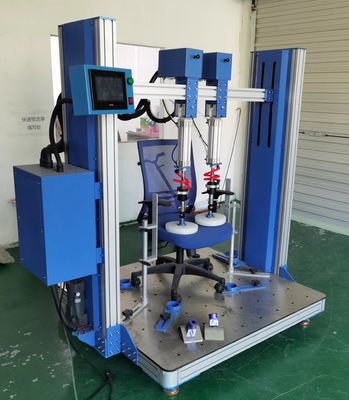

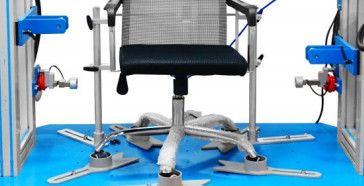

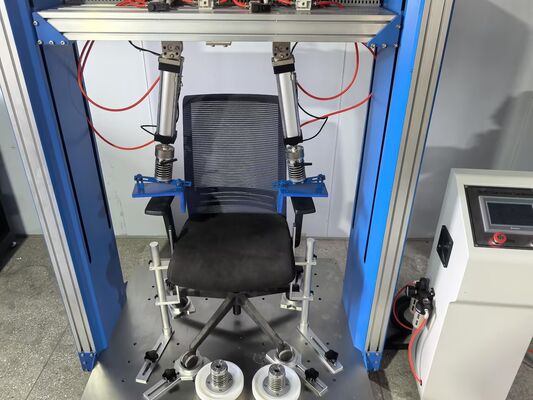

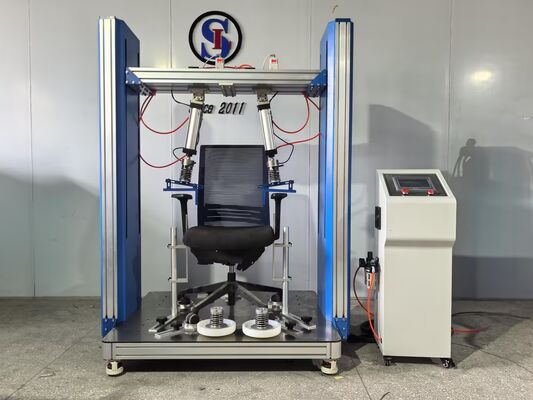

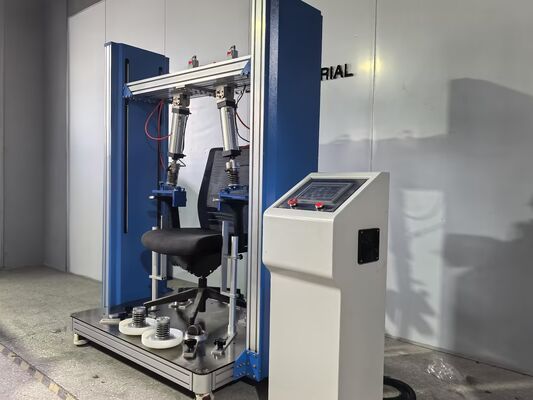

의자 팔받침 테스트 기계는 평행 방향에서 팔받침의 당기 저항 능력을 평가, 평행 강도 아래의 피로 수명을 결정하는 데 사용됩니다.,그리고 자동으로 다시 위치하기 위해 힘과 시간을 당기는.
기술 매개 변수
a.기반 크기 -1.5m ((W) × 2m ((L) × 2m ((H)
b. 수직 포스트: 양:2 단위 높이:1.5m
크로스 바 양:1 유닛 높이: 조절 (동력)
d. 수평적인 힘 (강도 시험)
-1 단위 롤리 시스템 (pneumatic) 한 또는 여러 좌석 의자 의 팔받침을 당기거나 밀어 (특정 힘)
- 높이 조절 500-1500mm
- 롤리와 팔 받침대 사이의 최소 수평 거리는 -30mm (조정 가능)
- 타이머 1분 당기고 1분 밀어
e. 수직력 적용 (강도 시험)
- 같은 롤레를 수평적인 힘에 사용할 수 있지만 포지션은 팔받침 아래에 있어 수직적인 힘을 만듭니다.
-최소한 수직 거리 팔받침대와 롤리는 30min (조정 가능)
타이머: 1분 수직 아래로 힘
f. 수평 (외향) 힘 (구속성 시험)
-1. 케이블/띠를 이용한 롤리 시스템으로 팔받침에 수평적인 힘을 50,000회 동안 가집니다.
- 롤리와 팔받침 사이의 최소 수평 거리는 -30mm (조정 가능)
- 높이 조절 500-780mm
- 컨트롤 -6자리
-속도: 10~30주기/분
g. 수직 (하향) 힘 (구속성 시험)
- 케이블/레퍼를 사용하여 적용하는 1 개의 롤리 시스템
팔 시험 (중량) 에서 10,000 사이클에 대한 수직 힘
롤리와 팔받침 사이의 최저 수직 거리는 -30mm (조정 가능)
- 플렉서블 위치 플랫폼 (팔 받침대 아래)
- 카운터 -6자리
-속도 - 10-30 사이클 1분
h. 롤리 시스템을 작동시키는 공기 실린더
실린더 종류:두 개의 실린더
최대 힘: 2000 뉴턴
공기 공급 요구 사항:6bar (최소)
i.스톱퍼 - 의자 기판이 미끄러지지 않도록
j. 컨트롤 패널
- ON/OFF 버튼
-LCD 디스플레이 - 부하 미터, 속도, 사이클, 시간
-부하 감지 설정 - 테스트에 있는 가구가 과부하되지 않도록
- 힘 선택기 - 테스트를 위해 전 결정 힘 선택
- 공기 조절기 - 압력 지표가 탑재된 공기 조절기가 제공되어야 합니다.
k.안전 기능
- 안전장치가 설치되어 있어야 비상상 또는 필요시 기계의 작동을 중지합니다. 이것은 공기 실린더의 후퇴와 시험 샘플의 배하를 가져옵니다.안전 장치는 또한:
- 테스트 샘플이 실패할 경우 테스트 기계를 중지합니다.
- 테스트 샘플이 실패한 경우 기계적 손상으로부터 시험 기계를 보호하기 위해, 그리고 공기 실린더는 시험 샘플을 배하.
- 전원 공급이 끊어지면 기계를 멈출 것입니다.
- 미리 정해진 주기 / 스트로크의 끝에서 시험 기계를 중지하기 위해.
사양
표준
