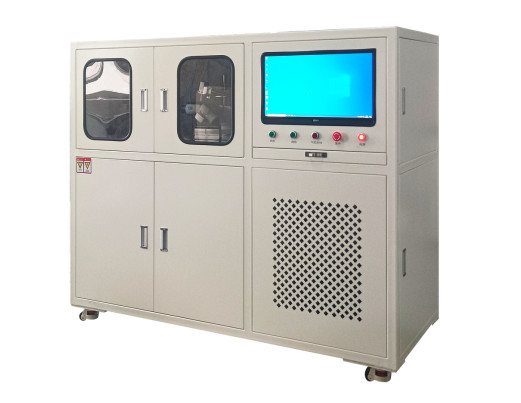

충전기 및 케이블 삽입 및 추출 힘 테스트 기계 플러그 수명 테스트 장비 플러그 및 당기 힘 테스트 기계

기계 소개

이 기계는 주로 충전 총의 조립 라인에서 삽입 힘과 철수 힘의 대량 검출을 위해 설계되었습니다. 이 기계의 수평 설계는 사용자의 사용 모드를 시뮬레이션합니다.충전 좌석이 고정되어 있습니다., 그리고 충전 총은 충전 총의 삽입 및 철수 힘을 감지하기 위해 특정 속도로 테스트를 실행합니다.간단하고 편리한 조작, 모든 데이터가 저장될 수 있습니다 (시험 조건, 이동 곡선, 수명 곡선, 검사 보고서 ----, 등),기계는 입력 힘과 철수 힘을 설정 할 수 있습니다 힘 범위의 상부 및 하부 한계를, 범위 이상 측정 된 힘 알람 출력 할 수 있습니다. 그것은 포괄적 인 가격입니다 충전 총 조립 라인 테스트 도구에 대해 비교적 강합니다.

이 기계는 종종 새로운 에너지 차량, 순수 전기 차량, 하이브리드 차량의 충전 총 삽입 및 철수 테스트를 위해 사용됩니다.

시험 절차

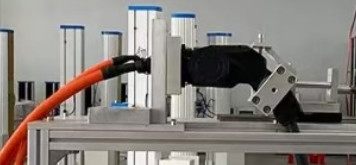

이 기계는 대량 생산 삽입 및 철수 힘 검출에 적합합니다. 충전 총이 테스트 기계의 잭에 삽입되면 기계는 테스트를 시작합니다.실린더가 움직입니다., 충전 총을 향해 움직여 가닥을 밀어 가닥을 느슨한 상태로 유지하도록 하여 가닥을 손상시키지 않도록 합니다.테스트 기계 나리의 작용은 충전 좌석에서 충전 총을 움직입니다, 그리고 형성 된 힘 이동 곡선이 기록되고 삽입 힘과 철수 힘의 값은 자동으로 캡처됩니다. 테스트가 완료 된 후 데이터는 자동으로 저장됩니다.,그리고 실린더가 움직이고 돌아와서 충전 총을 꺼내서 제품 테스트가 완료됩니다.

기술 매개 변수

시험 부하 유형 2kgf, 5kgf, 20kgf, 50kgf (하나 선택)

최소 해상도 001

최소 화면 부하 0.1gf, 1gf, 10gf

부하 정확성 0.2%FS

최소 정밀 조정 거리 0.01mm

효과적 힘 측정 범위 0.4%~100%

시험력 오류는 표시된 값의 ± 1% 내에 있습니다.

시험 속도 범위 0~300mm/min

속도 정확도 ± 1%

최대 시험 힘의 해상도 ±1/100000 (전체적으로 일정한 해상도)

힘 값의 단위 Kg, N, lb, g, KN

이동 단위 mm, cm, in

과부하 보호 최대 부하의 10% 이상 자동 보호

안전장치 전자 제한 보호

크기는 1200×600×1600mm

기계 무게 200kg
