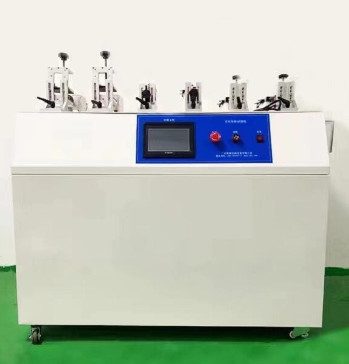

고품질 6 스테이션 스위치 내구성 검사기 저렴한 가격

I. 스위치 내구성 검사기의 개요

이 검사기는 GB2099의 대응하는 규정에 따라 설계되었습니다.1, GB174651, GB150921, 가정용 및 유사한 용도로 사용되는 스위치 제품의 수명 테스트 장비를 테스트하는 데 사용됩니다.

그리고 충전 상자에 연결해서 플러그, 소켓, 커플러 및 가전 스위치의 전기 수명을 테스트합니다.

전기 액세서리 및 가전제품 제조업체의 품질 검사 부서에서 품질 관리 및 품질 검사를위한 장비를 시험해야합니다.

II. 건설

스위치 및 플러그 소켓 수명 테스트 기계는 힘을 수행하는 실린더를 채택하고 플러그 고정 장치와 슬라이드 집합을 구동하여 선형 운동을 수행합니다.켜고 끄는 동작을 완료하기 위해. 그것의 행동 주파수 및 켜기 / 끄기 시간은 PLC (프로그램 가능한 컨트롤러) 및 터치 스크린에 의해 제어되며, 작동이 쉽고 신뢰할 수 있습니다.

주요 기술 매개 변수

1시험 재료의 수: 한 또는 두 개의 역 회전 스위치 테스트, 세 또는 네 개의 역 록커 스위치 테스트 및 다섯 또는 여섯 개의 역 누르 버튼 스위치 테스트를 포함하여 여섯 스테이션.

2시험 속도: 버튼 스위치: 5 ~ 60 번 / 분 조절; 회전 스위치 1 ~ 10 번 / 분 조절 (기사: 한 번 대칭 주기로).

3테스트 수: 1 ~ 999999 번 설정할 수 있습니다.

4켜기 시간: 0~999.9초 (분) 조절

5단속 시간: 0 ~ 999.9 초 (분) 조절

6회전 속도: 5 ° ~ 360 ° / S를 설정할 수 있습니다

7회전 각: 5 ° ~ 7200 ° 설정할 수 있습니다

8- 기어 수: 1 ~ 10 기어를 설정할 수 있습니다

9회전 모드: 시계 방향으로 회전, 단계 모터 정밀한 위치

10전원 공급: AC220V / 50Hz.

11사용 환경: 온도 0 ~ 40 °C, 상대 습도 ≤ 85%, 격렬한 흔들림, 충격, 진동 및 부식적이지 않은 공기 공간.

IV. 테스트 인터페이스

제어 시스템은 터치 화면을 사용합니다. 기능을 선택하고 매개 변수를 설정 할 때, 단순히 화면의 지침에 따라 손가락으로 그 기능 옵션을 위한 버튼을 누르십시오.그리고 스크린 필름을 손상시키지 않도록 강하게 누르지 마십시오..

스테이션 1: 스테이션 1 테스트 인터페이스에 입력합니다.

다른 작업소는 하나의 작업소와 동일합니다.

1.화면 열기

그림 1

2회전 스위치 시험 (역 1 또는 역 2)

                                                              그림 2

(1) 테스트 수: 각 스테이션이 실제로 테스트 된 수를 표시하고 빨간색 상자는 설정 수입니다.

(2) 변속기 시간 간격: 변속기를 설정하는 시간 간격은 0-99.9S를 설정할 수 있습니다.

(3) 시험 각: 5° ~ 360°를 설정할 수 있습니다.

(4) 장비 설정: 샘플 장비 수를 설정

(5) 테스트 속도: 5° ~ 360° / S를 설정할 수 있습니다

(6) 작동 상태: 테스트 시 깜박이는, 정지 시 깜박이지 않는.

(7) 식별 옵션: 예 알람은 제품이 장시간 통과 또는 장시간 휴식을 일으켜 오류가 발생하면 발생합니다.아니 샘플의 좋은 또는 나쁜 것을 감지하지 않으며 테스트 수에 도달하면 멈추습니다..

(8) 시작: 누르면 각 스위치를 시작

(9) 중지: 버튼을 누르면 비트 스위치 테스트를 중지합니다.

(10) 명확: 비트 스위치의 테스트 수를 명확하게 합니다.

(11) 경보 발사: 경보가 발생하면 이 버튼을 누르면 경보를 중지합니다.

(12) 원산지 확인: 샘플 원산지를 수동으로 조정 한 후 원산지 확인을 누르면 시작됩니다. 원산지를 확인하지 않으면 시작되지 않습니다. 샘플 스위치를 보호합니다.

3.로커 스위치와 버튼 스위치 테스트 (스테이션 3-6)

그림 3

(1) 시험 수: 각 역에서 실제 시험 수를 표시합니다. 빨간색 상자는 설정 번호입니다.

(2) 켜기 시간: 시험 중에 각 역의 켜기 시간을 설정/보시한다.

(3) 스트로크 설정: 트러브 바의 스트로크를 설정: 0-50MM 설정 할 수 있습니다

(4) 단속 시간: 시험 중에 각 스테이션의 단속 시간을 설정/ 표시합니다.

(5) 속도 설정: 0-100MM/S 설정할 수 있습니다.

(6) 작동 상태: 테스트 시 깜박이는, 정지 시 깜박이지 않는

(7) 식별 옵션: 예 알람은 제품이 결함이 발생했을 때 발생합니다.

(8) 시작: 누르면 각 스위치를 시작

(9) 정지: 압력을 가하면 비트 스위치 테스트를 중지합니다.

(10) 클리어: 비트 스위치의 테스트 데이터를 클리어합니다.

(11) 알람 발사: 이 버튼을 누르면 알람이 발사됩니다.

V. 작동 방법

1회전 스위치 설치.

샘플 설치: 먼저 원점 위치로 회전하는 회전 스위치를 설치하고, 그 다음 오른쪽 고정 장치에 회전 스위치를 클램프합니다.그리고 그 다음 특별한 손잡이로 턱에 회전 머리를 클램프 (아래 그림 참조)

2- 로커/키 스위치 설치

윙크 / 키 스위치를 꽉 고정 및 위, 아래, 왼쪽 및 오른쪽 위치를 조정

3.시험 방법

(1) 샘플을 설치하고 위치를 조정하고, 테스트 중인 스위치를 정상적으로 켜고 끄는 방식으로 손으로 지향합니다.

(2) 시험 요구 사항에 따라 모든 시험 매개 변수를 설정합니다.

(3) 샘플의 좋은 또는 나쁜 것을 감지하지 않고 테스트하십시오. 식별을 선택하지 마십시오. 설정된 수에 도달 한 후에 중지하십시오.

(4) 시험 중에 샘플의 좋은 또는 나쁜 것을 감지하고, 샘플을 부하 단말기에 배치하고 식별을 선택하십시오.

(5) "시작"키를 누르면 테스트가 시작되고, "Stop"키를 누르면 테스트가 중지됩니다. 테스트가 미리 정해진 수에 도달하면 테스트가 자동으로 중지됩니다. 테스트 데이터를 0으로 누르면 "제로"를 누르십시오.

(6) 테스트 후 전원을 끄십시오.

스위치 및 로드 배선

VI. 경고

1기기는 자주 청소해야합니다.

2작업 중에 움직이는 부품의 움직임을 인위적으로 차단하는 것을 피하십시오.

껍질은 땅이 되어야 합니다.

1기기는 자주 청소해야합니다.

2작업 중에 움직이는 부품의 움직임을 인위적으로 차단하는 것을 피하십시오.

껍질은 땅이 되어야 합니다.
