| 브랜드 이름: | SKYLINE |
| 모델 번호: | SL-FL080 |
| 모크: | 1 단위 |
| 가격: | negotiated |
| 지불 조건: | 티 / T는, 패 / C 조, 웨스턴 유니온 |
| 공급 능력: | 1개 단위 달 |
SBI 빌딩 제품 단일 연소 항목 가연성 시험 장비 / 장치 EN13823
특징
1. 기계의 핵심 부품은 이산화탄소, 산소 분석 장비와 같은 수입 부품입니다.
2. 작동 인터페이스 스타일과 성능은 영국 FTT와 동등하며 일부 성능은 더 우수합니다.
3. 유지 보수가 쉽고 빠르며 FTT보다 후기 부품 교체 비용이 최소 50%에서 70% 적으며 유지 보수 문제가 발생하지 않습니다.

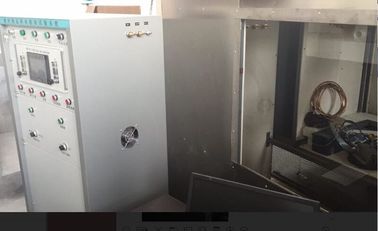

4. 수입 통합 제어 캐비닛 포함.
기술 매개변수

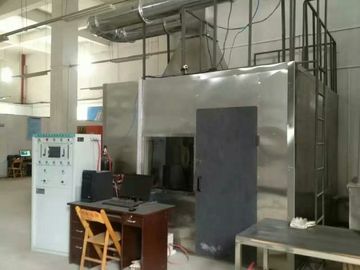

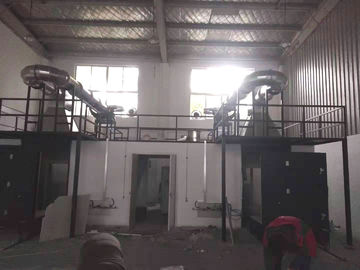

1. 구성: 이 시험 장비는 연소 실험실, 제어실, 2개의 소형 카트, 배기 파이프, 고정 프레임, 연기 수집 시스템, 통합 측정 시스템 장치, 데이터 수집 및 분석 장치, 가스 공급 제어 장치를 포함합니다.
2. 연소실: 길이 (3.0 ± 0.2) m × 너비 (3.0 ± 0.2) m × 높이 (2.4 ± 0.1) m.

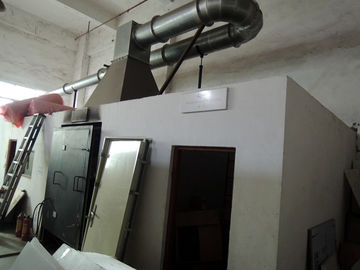

3. 스테인리스 스틸 판과 칼슘 실리케이트 보드 A1 판으로 구성된 표준 연소실, 시험로는 현장에 설치해야 합니다.

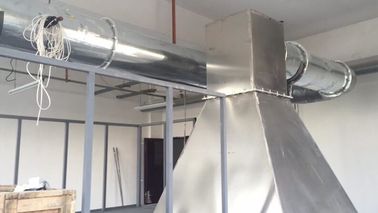

4. 방 상단에는 수집 후드와 샘플링 배관을 연결하는 연기 파이프가 있습니다. 시험 중 샘플의 연소열 방출 및 연소 생성물은 배기 파이프를 통해 배출됩니다.
5. 연소실 벽에 개구부가 있어 소형 카트 진입이 용이하며, 카트 아래 공기는 자연스럽게 빠져나갑니다. 수직 시험 판의 양쪽 전면에는 관찰 창이 열려 있습니다.
6. 점화원, 카트 상단에 수직 모서리에 31KW 프로판 직각 샌드박스 버너 (측면 길이 250MM 높이 80MM)가 있습니다.
7. 카트의 위치는 카트의 개구부가 카트 뒷면에 있어 연소실 벽의 개구부를 닫도록 합니다. 연소실 바닥을 따라 공기 흐름을 균일하게 분배하기 위해 카트 하단의 공기 흡입구에 천공판 (직경 8mm, 총 면적의 60% 차지)이 배치됩니다.
8. 조절 가능한 거버넌스 고정 장치가 있어 샘플 로딩 및 언로딩이 매우 편리합니다.
9. 샌드박스 버너: 카트 바닥에 하나 (주 버너), 다른 하나는 프레임 기둥에 고정되어 있으며, 프로판 가스는 샌드박스 버너를 통과하여 30.7 ± 2.0kW의 열 출력을 생성합니다.
산소 측정
| 측정 범위 | 0-25% |
| 신호 출력 | 4-20mA |
| 응답 시간 T90 | ≤2S; |
| 주변 온도 | 0-45°C |
| 상대 습도 | <90% (비응축성) |
| 선형성 | <± 0.1% O2 |
| 영점 드리프트 | 주당 0.05% O2 |
| 반복성 | <± 0.02% O2 |
| 이산화탄소(CO2) 측정 | |
| 측정 범위 | 0-10% |
| 반복성 | <± 1% 제어 캐비닛 내부 구조; |
| 영점 드리프트 | ≤2% / 주 |
| 스팬 드리프트 | ≤2% / 주 |
| 선형성 편차 | <± 1% |
| 응답 시간 | T90≤2초 |
기록 데이터 수집 시스템은 산소 농도, 일산화탄소 농도, 온도, 연기 밀도, 열 방출률, 질량 손실률 등을 수집하고 저장할 수 있습니다.
시험 원리
두 개의 수직으로 각진 수직 날개로 구성된 샘플은 직각 하단의 주 버너에서 생성된 화염에 노출됩니다. 화염은 프로판 가스의 연소로 생성되며, 프로판 가스는 샌드박스 버너를 통과하여 (30.7 ± 2.0) kW의 열 출력을 생성합니다.
샘플의 연소 성능은 20분 동안의 전체 시험 절차를 통해 평가됩니다. 성능 매개변수에는 열 방출, 연기 발생, 화염 전파 및 연소 낙하 및 미립자 물질이 포함됩니다.
주 버너를 점화하기 전에 보조 버너를 샘플에서 멀리 떨어진 곳에서 사용하여 버너 자체의 열 출력 및 연기 발생을 짧은 시간 동안 측정해야 합니다.

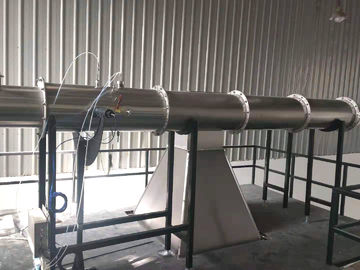

일부 매개변수는 자동으로 측정할 수 있으며, 다른 매개변수는 시각적 검사를 통해 얻을 수 있습니다. 연기 파이프에는 온도, 광 감쇠, O2 및 CO2의 몰 분율, 파이프라인의 공기 흐름을 측정하는 센서가 장착되어 있습니다. 이러한 값은 자동으로 기록되어 체적 유량, 열 방출률(HRR) 및 연기율(SPR)을 계산하는 데 사용됩니다.
화염의 횡방향 전파 및 연소, 미립자 물질은 시각적 방법을 사용하여 측정할 수 있습니다.
응용 분야
- 건축 자재 및 제품의 화재 성능 등급 시험
- 건설 제품의 CE 마크 화재 시험
- 신제품 개발 중 내화성 평가
- 생산 라인의 품질 관리 및 출하 검사
- 장식 재료 및 단열 제품의 R&D
- 제3자 실험실 및 기관 연구 응용 분야
자주 묻는 질문
Q1: SL-FL13은 어떤 표준을 준수합니까?
A1: EN 13823 및 GB/T 20284-2006을 준수합니다. 시험 결과는 A2부터 D까지의 EN 13501-1 등급을 지원합니다.
Q2: 어떤 재료를 시험할 수 있습니까?
A2: 건축 자재, 장식 제품, 단열 시스템 및 바닥재를 제외한 건설 제품 - 내화성 등급이 필요한 모든 재료.
Q3: 어떤 주요 매개변수를 측정합니까?
A3: HRR, THR, FIGRA, SPR, TSP, SMOGRA, LFS 및 연소 낙하 - EN 13501-1 또는 GB 8624 등급에 필요한 모든 매개변수.
Q4: 시스템의 정확성과 안정성은 어떻습니까?
A4: 매우 우수합니다. 완전 자동 가열, 점화 및 데이터 수집으로 변동성을 최소화합니다. 가스 분석기는 3초 이내에 응답하며, 단계별 보정 검증을 통해 Q_gas/HRR 비율이 (100 ± 5)% 이내로 유지됩니다.
Q5: 장비 작동이 쉽습니까?
A5: 예. 직관적인 소프트웨어 인터페이스가 자동 점화, 가스 제어 및 데이터 로깅을 처리합니다. 현장 교육은 모든 설치와 함께 제공됩니다.
Q6: 어떤 애프터 서비스 지원을 제공합니까?
A6: 1년 보증 및 평생 기술 지원. 설치, 보정, 시험 방법 개발 및 CMA/CNAS 인증 컨설팅을 제공합니다.
