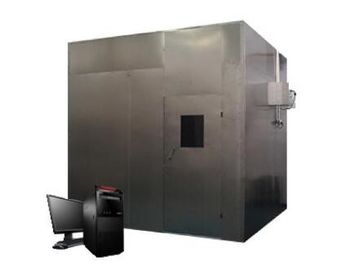

연기 밀도 테스터를 태우는 장비를 시험하는 BS 6853 수평방향 와이어

애플리케이션

정의 조건 하에 타 케이블의 연기 밀도를 결정하기 위해, 연소 연기 밀도 테스터에게 전보를 치세요. 이 연기 밀도 테스터는 케이블 또는 광섬유 케이블, 화염 연소 또는 어떤 화염 연소 조건으로부터 공개되지 않는 연기의 수평선상 연소를 위해 사용되, 연기의 투광 상태 비율이 다른 케이블과 비교하는데 사용되 또는 판결이 방법을 위한 특정 요구 사항에 따라 있습니다

표준

IEC 61034-1, 국제전기기술위원회 61034-2, BS 6853

상술

1. 연소실

1.1 전체 큐브 연소실을 구성하는 측수에 고정된 SUS304 두꺼운 1.5 밀리미터 스테인레스 강을 사용하기.

1.2 안치수 : L3000 W3000 H3000 (밀리미터)

1.3 구조 : 유리 관측 창과 앞이 투명 밀봉이 창을 내는 각각 세트와 관련하여 벽에서 양쪽에 분류합니다 : 그렇게 그 수준의 빔, 2150 밀리미터의 지반 높이로부터의 밀폐 창문의 센터를 통하여 측정 기기를 밝힌 100mmx100mm. 바닥의 그 수많은 환기구, 환기구를 100x500mm (50 평방 센티미터)에게 열어줍니다

1.4 바닥은 6개 휠과 캐스터들을 6명 가지고 있습니다

1.5 지붕은 배기팬을 갖추고 있습니다.

2. 광학 측정 장치

2.1 조명 공급원 : 수입된 수정 할로겐 램프, 공칭 전력 : 100W 공칭 전압 : 12V 명목상 광학 복귀 : 2000년 ~ 3000Lm

2.2 수신기 : 스펙트럼 응답은 국제 조명 위원회에게 (CIE) 광도계에 어울리는 것을 찾아줍니다.

2.3 설치 : 한쪽 끝, 방진형 창문의 다른 방향의 발단에 150 튜브의 길이에 설치되어 파이프 벽은 광택이 나는 검정색의, 비반사입니다.

2.4 광 투과율 0%는 통과하여 어떤 빛이 아닙니다, 100%가 통과하여 완전히 차단하는 것 없이 전송을 밝힙니다.

3. 표준 화원

3.1 알코올을 얻는 알콜 유래 1.0L명 : 90% 에탄올, 메탄올 4%, 물 6%

3.2 술 플레이트 (태우는 어선) : 녹슬지 않는 강 두께 1.0 밀리미터가 입각합니다 : 상단 표면인 210x110mm : 240x140mm, 높이 80 밀리미터,

3.3 설치 위치 : 술 플레이트는 그렇게 순환을 발표한 100 밀리미터의 높이와 지상으로부터 설정했습니다.

4. 연기 혼합

고르게 분배된 연소실에서 담배를 피우기 위한 데스크톱 팬들의 사용. 벽 500 밀리미터, 분 공기 용적 당 7 세제곱 미터로, 250 밀리미터의 지반 높이로부터의 팬 축 거리. 테스트 동안 공기는 선풍기에 의해 수평적으로 불어졌습니다.

5. 블랭크 테스트

목적은 산화 챔버 온도에 알콜 등을 태우면서, 요구된 온도를 달성하기 위해 연소실을 조정하는 것입니다 : 25 ± 5 Ｃ.

6. 체온 측정기

온도 센서와 벽으로부터 떨어진 그라운드 표면 높이 1.5M, 0.5M으로부터의 문에서. 실험실 온도를 모니터링하세요.

7. 임의적 부속물

7.1 일련의 투과율 측정 소프트웨어를 포함하고 곡선과 보고서를 출력할 수 있습니다.

7.2 컴퓨터와 프린터를 포함하여 : 레노버 브랜드 컴퓨터 구성은 다음과 같습니다 : CPU : E4300 메인보드 : 아서스 P5KPL 메모리 : 킹스턴 2G

7.3 열심히 160G 디스플레이를 운전하세요 : 15 인치 LCD 광 드라이브 : 삼성 DVD

7.4 스테인레스 강 배기 계통으로. (보여지는 것으로서 강한 연기와 전기 제어 게이트를 사용하기)

7.5 인스트루먼트 래버러토리 추천 크기를 위치시키세요 : 4.5Mx 깊은 4Mx 깊이인 4Mx 길이 6m

7.6 시험소 실온 요구조건 : 25 +5 'Ｃ

8. 사용의 환경적인 조건

8.1 매끄럽고 고통풍성이, 불연성이, 폭발적이, 부식성 가스 땅과 먼지.

8.2 가까이에 어떤 강한 전자기 방사 소스가 없습니다.

8.3 장비 주위에 올바른 유지관리 우주를 떠나세요.

8.4 온도 : 5 'Ｃ 내지 30 'Ｃ.

8.5 기압 : 86 ~ 106 kpa.

8.6 AC220V / 50HZ.

8.7 전압 변동값 범위 : 220V ± 10%.

8.8 주파수 허용 변동값 범위 : 50Hz ± 1%.

8.9 사용자가 설치 위치에서 상응하는 능력의 공군력과 전원 스위치를 구성하고 이 스위치가 독립적으로 장비에 의해 사용될 것이라는 것이 요구됩니다.

8.10 장비가 일하고 있지 않을 때, 환경의 온도는 0 ~ 45 Ｃ 이내에 유지되어야 합니다.

시험인 발사되고 왜 그것이 중요합니까?
화재 테스트가 무엇입니까? 화재 검사는 자재 또는 제품에 직접적 플레임의 영향을 이해하려고 합니다. 자료 또는 가구를 구축하면서, 회사는 배선 또는 케이블에 대한 영향을 평가할 수 있습니다.
