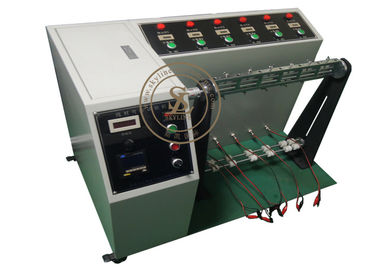

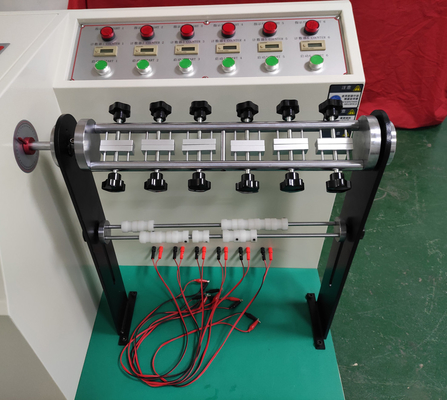

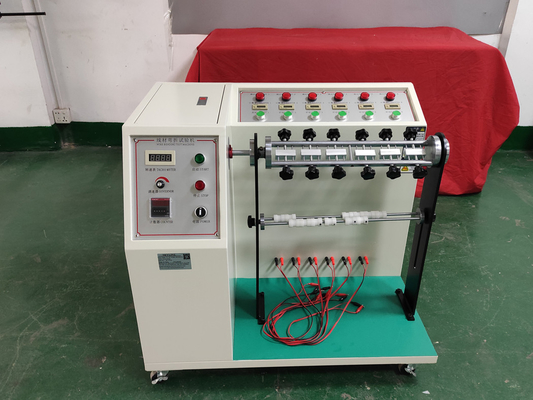

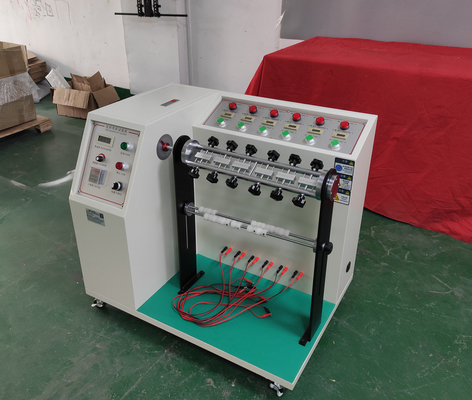

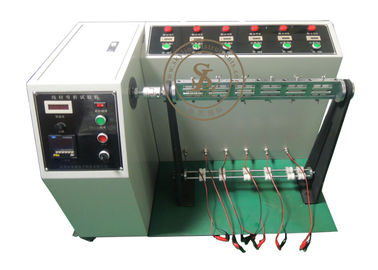

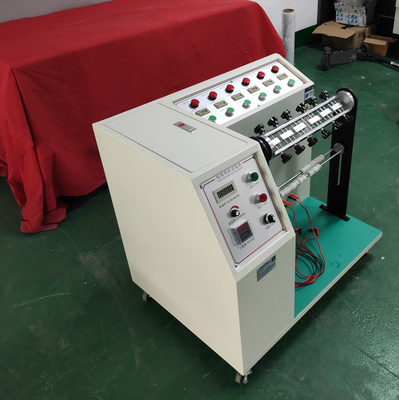

UL 87 실험실 테스트 장비 철사 구부리는 시험 기계, 구부리는 각 10 - 조정가능한 180°

SL-T110 굽힘 각도 10-180° 조정 가능한 UL 87 와이어 굽힘 시험기

용법

테스트 플러그 리드 와이어와 와이어의 굽힘 강도는 와이어의 도체 저항을 표시하는 동시에 자동으로 계산될 수 있으며 테스트 재료는 파선을 구부리고 자동으로 작동을 멈출 수 있습니다.

형질

이 기계는 전기 속도 모터로 구동되며 원활하게 작동하고 소음이 적습니다.

주요 구성 요소는 신뢰할 수 있는 가져오기 성능이며 다양한 다이얼이 적용되므로 정확하고 유익한 테스트가 가능합니다.

기술적인 매개변수

작동 지침

1, 굽힘 각도 조정: 시험기의 문을 열고 모터 구동 휠과 연결 나사를 풀고 슬라이드 슬롯을 슬라이더 위치로 이동하여 스윙 메커니즘의 표시기가 필요한 각도를 테스트하도록 한 다음 구동 휠 및 커넥팅 로드 나사 조임.

2, 2선식 짧은 연결의 테스트 조각(예: 멀티 코어 라인은 경로를 형성하는 시퀀스 짧은 연결에도 사용됨)을 테스트한 다음 테스트 고정 장치에 고정합니다.

3, 제한 레버를 통해 시험편, 해당 추의 무게를 걸기 위해 필요한 만큼, 시편의 두 코어는 해당 워크 스테이션의 연결 기둥에 있는 악어 클램프와 연결되며, 고정 너트 리미트 레버가 풀리고 레버의 높이가 테스트 요구 사항에 맞게 위아래로 조정되고 조임 너트가 조여지고 리미트 위치가 고정됩니다.

4, 설정 수 테스트: Qing 0 버튼의 총 카운터를 누른 상태에서 해당 버튼을 위로 누르면 LCD 화면 디지털 스크롤 변경 사항이 표시되고 필요한 테스트 시간을 설정한 다음 뚜껑이 닫힙니다.

5, 각 테스트 스테이션 카운터의 0 버튼을 눌러 다시 0을 지웁니다.

6, 전원 스위치를 켠 다음 그룹 시작 스위치의 샘플을 시작하고 단일 정지 스위치를 전체 정지로 전환합니다.제어반의 "시작" 버튼을 눌러 조속기 포인팅 테스트에 필요한 속도를 천천히 조정합니다.굽힘 테스트가 시작됩니다.테스트가 미리 정해진 횟수에 도달하면 테스트가 자동으로 중지됩니다

7, 기계 패널에는 단일 정지/정지 스위치가 있습니다. 스위치가 단일 정지 상태에 있을 때 연결 해제의 프로세스를 테스트하고 기계가 작동을 멈추고 테스트를 계속하려면 시작 버튼 후에 샘플을 제거할 수 있습니다.스위치가 완전 정지 상태에 있을 때 작동을 중지하려면 모두 연결 해제된 6개의 그룹이 필요합니다.

UL 87 와이어 벤딩 테스트 Machine.pdf
