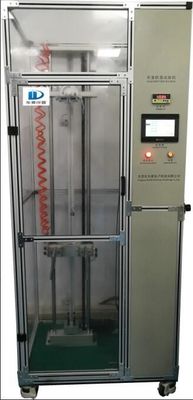

터치스크린 + PLC 실험실 테스트 장비 휴대용 컴퓨터 낙하 시험 기계

1. 제품 신청

장치는 제품의 용도 도중 의외로 떨어뜨려질 때 제품의 성과에 대한 제품의 충격을 평가하기 위하여 사용됩니다. 휴대전화 패드, e 책 및 지정된 방향 지정된 위치에 있는 하락을 위해 시험될 전자 사전과 같은 작은 크기 전자 제품을 위해 적당합니다.

2. 시스템 구조와 원리

원리 묘사: 체계는 PLC와 연락하기 위하여 터치스크린을 사용하고, 상승에 하락 기계장치에 흡입 컵 죔쇠를 몰기 위하여 자동 귀환 제어 장치 모터를 통제하고, 갈고리에서 벗기는 장치 및 흡입 컵의 활동과 낙하 시험을 깨닫기 위하여 협력합니다. 제품 가장자리, 구석 및 얼굴의 사용자의 낙하 시험을 만나는 3개의 다른 방향 흡입 컵.

3. 제품 성능

3.1 두 배 란 선형 방위 지도, 자동 귀환 제어 장치 모터 + 드는 타이밍 벨트 구동기는, 외부 인코더 직접 검출합니다 두는 실제적인 상승 위치를 더 정확합니다 시험 고도를 독단적으로 놓을 수 있습니다

3.2 수직으로 떨어질 경우의 표본의 다 각 시험, 자동적인 유도적인 흡착 기능, 각 역환을 피하는 각 각으로 2개의 흡입 컵을 달성하는 흡입 컵의 3개의 다른 각

3.3 터치스크린 + 높이 응답 PLC 통제, 그리고 수입한 제품의 모든 전기 제어 부분 사용 완전한 세트는, 응답 속도 더 빠릅니다, 가동은 안정되어 있고, 가속도 최대 착륙 속도 및 시험 시간과 같은 자료는 측정될 수 있습니다.

3.4 전자기 자물쇠를 가진 완전히 동봉하는 주변 구조 그리고 가려진 문은 통신수의 안전을 믿을 수 있는 보호해줍니다

3.5 더 중대한 흡입을 위한 추려낸 높 교류 진공 발전기 및 더 큰 표본을 위한 시험

3.6 시험 표본과 흡입 컵의 접착을 감소시키는 빠른 진공 보상 기능, 그리고 하락은 더 정확합니다

3.7 하락 판은 배경에 직접 현실에 가까운 시험을 만드는 다른 요인을 피하기 위하여 둡니다.

4. 주 함수

4.1 방향 낙하 시험

4.2 자유로운 가을 시험

4.3 자동 및 수동 기능

4.4 참고 고도 보상 기능

4.5 시험의 하락 고도, 끝 속도 및 수는 놓일 수 있습니다

4.6 빠른 진공 보상

4.7 자료 측정 기능은, 자동적으로 가속도, 착륙 속도, 시험 시간, 등을 산출합니다;

4.8 완전히 동봉하는 안전 문 보호 기능 (안전 문이 열립니다, 장비는 시작하지 않으며, 보호하지 않습니다 통신수 안전을)

5. 기술적인 모수

5.1 하락 고도: 그것은 400-1800mm의 범위 안에 놓일 수 있습니다, 진지변환 정확도는 하락 도중 ±1mm 및 가득 차있는 가속도입니다: 과실은 0.2g 안에 있습니다. 표본은 지면을 접촉할 것이 >4.2 m/s. 하락 표면 탈선일 때 1개 m의 고도에서 장치 및 즉석 각측정속도를 통해 떨어지기 위하여 통제되었습니다: 도착할 때 제품 오리엔테이션 및 처음 편향도는 5° 보다는 더 많은 것이 아닙니다. 그것이 5° 보다는 더 중대한 경우에, 고장나는 낙하 시험입니다; 통제되는 하락의 성공율은 >99%입니다.

5.2 하락 각: 떨어뜨려질 수 있는 직사각형 표본의 0°, 45°, 90°, 2개 큰 얼굴, 4개의 면, 8개의 가장자리 및 4개의 구석

5.3 관련된 기준: 제품은 IEC68-2-32 기준에 따릅니다

5.4 흡입 컵 명세와 양: Ф16mm 흡입 컵, 6

5.5 시험 자료: 시험의 하락 고도, 가속도, 끝 속도, 시험 시간, 수, 등.

5.6 표본 무게를 시험하십시오: 최대 허용 1000g

5.7 하락 지상 크기: 350*350*50mm

5.8 하락 지상 물자: (주문을 받아서 만들어질 수 있습니다)

백색 화강암 화강암은, 표면, 명백한 찰상, 구멍 및 음푹 들어간 곳 닦습니다; 간격은 49입니다 ~ 51mm; 편평함 <1mm>

검사 방법: 표면을 제거하기 위하여 진공 청소기 및 넝마를 이용하고, 시각적으로 융기가 있다는 것을 느끼기 위하여 그 후에 종려를 가진 표면을 만지십시오; 당신이 가시를 직관적으로 느낄 수 있는 경우에, 표면은 자격이 없습니다.

목제 널: 3cm 두꺼운 고밀도 목제 널. 질 130g 강철 공은 50cm의 고도에서, 되튐 고도입니다 10-15cm 떨어집니다; 고도는 70cm에서 내리고, 되튐 고도는 15cm-20cm년입니다.

5.9 하락 표면 거칠기: 대리석과 시멘트 널의 소밀 가치는 0.59μm와 1.29μm, 각각입니다 (참조 자료)

6. 노동 환경과 저장 환경 필요조건

6.1 작동 온도 및 습도: 온도 18 ° C ~ 30 ° C의 습도 40% ~ (불응식) 60%

6.2 저장 온도와 습도: 온도 -10 ° C ~ 60 ° C의 습도 40% ~ (불응식) 60%
