IEC60331-21 와이어 플레임 테스트 챔버

표준

IEC 60331-21

화재 조건 - 회로 완전성 - 21 부 하에 전기 케이블을 위한 시험 : 절차와 요구조건 - 0,6/1,0 kV에 달하는 정격 전압의 케이블

상술

2. 케이블과 케이블 라인 완전성 산화 시험 기계 디자인 원칙 :

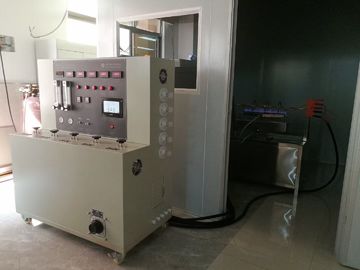

더 케이블과 케이블 인테그러티 화재 테스터는 3 분할됩니다 : 산화 박스와 산화 프레임과 제어함, 그것의 모두가 개별적으로 움직일 수 있습니다. 각각 장치는 쉬운 이동과 위생을 위해 맨 아래 캐스터들을 갖추고 있습니다. 장치는 개별적 발사 시험을 위해 적어도 750 'Ｃ (열 출력의 통제)의 온도와 화염을 사용할 때 선 완전성을 요구하는 케이블과 케이블을 위해 사용되었습니다

케이블과 케이블 라인 완전성 산화 시험 기계 기술적인 매개 변수 :

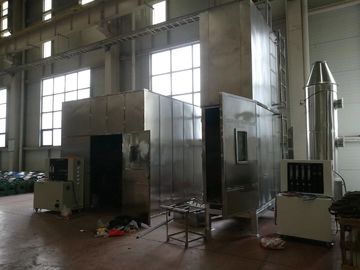

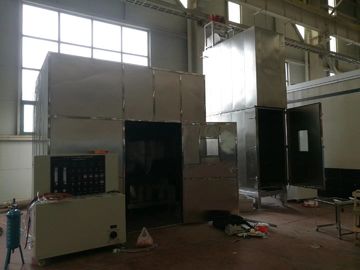

1. 연소실의 디자인

그것은 전체 입방 연소실을 형성하기 위해 유지 가능한 소재와 디 앵글 철제 브래킷트에 고정됩니다.

연소실 : 내부 용적 : 3M Ｘ 3M Ｘ 3M 전체 27 세제곱 미터.

손님들의 선택되는 벽돌 벽면 구조 또는 철골 플레이트 구조일 수 있습니다

2. 샘플 홀더 : 샘플은 2로 구성되거나 3 금속 링이 대략 150 밀리미터의 내경과 함께 지지합니다.

3. 연소 장치 :

(1) 토치 램프 : 벤튜리 믹서와 노즐을 위한 500 밀리미터의 명목상의 길이와 15 밀리미터의 폭과 프로판 곤로 버너.

(2) 유량계 : 공기 흐름 계량기 : 80L/min, 프로판 유량계 : 5L/min

(3) 토치 램프 제어 시스템의 구성 : 감압 조정 밸브, 압전기 점화 장치, 돌연정지 장치, 온도 제어 열전대,

당신의 회사), 점화 장치, 가스관, 유량계, 벤튜리 믹서에 의해 (소유된 관계자를 가스로 처리하세요,

(당신의 회사가 소유한) 토치 램프, 볼 밸브, 에어 라인, 압축된 공기 병

(4) 타이머 : 0~99.99s/m/h는 임의로 설정될 수 있습니다

(5) 점화 장치 : 자동 점화를 위해

(6) 온도 조절기 : 두가지 온도 검사 부문으로 구성됩니다,

온도 범위 : 0~1000' Ｃ는 임의로 설정될 수 있습니다.

4. 라인 부하 :

(1) 테스트 트랜스 : 3000VA 3 (2) 시험 전압 : AC1000V

(3) 테스트 전류 : 3A

IEC60331-21 와이어 불꽃 시험 Chamber.pdf

시험인 발사되고 왜 그것이 중요합니까?
화재 테스트가 무엇입니까? 화재 검사는 자재 또는 제품에 직접적 플레임의 영향을 이해하려고 합니다. 자료 또는 가구를 구축하면서, 회사는 배선 또는 케이블에 대한 영향을 평가할 수 있습니다.
