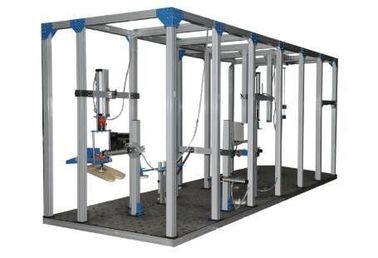

BIFMA 5.1 가구 시험 장비 백레스트 내구성 시험기

BIFMA 5.1 가구 시험 장비 백레스트 내구성 시험기



이 기계는 의자의 백레스트에 후방 힘에 의해 일으키는 원인이 되어 피로 긴장을 저항하고 착용하는 의자의 기능을 평가하기 위한 것입니다.



기술적인 모수

i.seat 및 뒤 공전/내구성 시험,

ii.seat 책 앞 마구리 정체되는 시험

iii.armrest 위쪽으로 & 내려가는 정체되는 시험,

iv.arm 옆쪽 정체되는 시험

v.legs는 발송하고/옆쪽으로 정체되는 시험

vi.back 충격 시험

vii.seat 충격 시험



1. Ukuran 구조 mesin: (2700×1990×2300) mm의 내밀린 알루미늄

2. Bekalankuasa: 단일 위상, AC220V

3. Mempunyai6stesenujianiaitu:

I. Seat와 뒤 공전/내구성 & 좌석 책 앞 마구리 공전 검사자

a. (수평한) 짐 세포 수용량 1000N & (수직) 2000N를 가진 압축 공기를 넣은 실린더

b. 1개의 수평한 실린더 & 1개의 수직 실린더

c. 기계장치 - 지정된 수직 짐은 좌석에 첫째로 적용되고 수평한 짐이 적용될 때 짐은 유지됩니다. 힘은 (adjuastable) 10±2s 또는 2±1 s를 위해 유지될 것입니다. 이것은 주기에 구성합니다.

d. 조정가능한 짐 방향 (의자 백레스트에 90°)

e. 조정가능한 고도

f. 실린더에 attched 선적 패드는 - 자유롭게 선회하고다

- 수직 실린더에 붙어 있던 선적 패드에 - 자리를 주십시오 (부착을 참조하십시오)

- 수평한 실린더에 붙어 있는 뒤 선적 패드 - (부착을 참조하십시오)

g. Electrontic는 반대 (EPC)를 - 치기에 반해 6 손가락 200,000 주기까지 실린더 미리 결정했습니다

h. 압축 공기: ±6kg/m ²

i. 프로그램하는 PLC & 유효한 보안 코드

j. 단일 위상 AC 220V

k. 속도: 조정가능한 (10-20 주기/분)

II. 팔걸이 위쪽으로 & 내려가는 정체되는 시험

a. 2cylinder로 이루어져 있습니다. 두 실린더는에 놓일 수 있습니다:

- 조정가능한 수평 거리 (1m까지)를 가진 수직 위치 - 수직 내려가는 힘을 적용하기 위하여 (팔에 900까지 N) 의자를 플랫폼 떨어져 들기 위하여 휴식합니다.

b. 고도는 조정가능한 1m 까지입니다.

c. 실린더에 붙어 있는 선적 패드: , 100mm 직경 이동할 수 있던, 간격 50 mm는, 12mm 반경 가장자리 & 평면을 돌았습니다.

d. 3 가동 형태:

- 형태 1: 제 실린더만 운영하십시오 (1개의 편들어진 팔걸이를 가진 의자를 위해)

- 형태 2: 제 2 실린더만 운영하십시오 (1개의 편들어진 팔걸이를 가진 의자를 위해)

- 형태 3: 두 실린더를 동시에 운영했습니다

e. 요구되는 주기: 10배

f. 힘은 10±2 s.를 위해 유지될 것입니다.

III. 팔걸이 옆쪽 정하중 시험

a. 반대 방향에 2loading 패드 (100mm 직경) fixd가 있는 수평한 실린더로 이루어져 있으십시오 (부착을 참조하십시오).

b. 실린더는 조정가능한 수직 포스트 및 고도에 조정 입니다 (500-1000mm)

c. 실린더와 선적 패드 집합은 2개의 팔 나머지 (min.distance 400mm) 사이에서 sideway 힘 (max.900N)가 선적 패드를 통해서 팔 나머지에 동시에 적용될 수 있다 그래야 적합하 할 수 있습니다.

g. 요구되는 주기: 10times

h. 힘은 10±2 s.를 위해 유지될 것입니다.

IV. 다리는 발송하고/옆쪽으로 정체되는 검사자

a. 수평한 수직 위치에 놓일 수 있는 1개의 실린더로 이루어져 있습니다.

b. 짐 세포: 수용량 1000N

c. 고도는 조정가능한 1m 까지입니다

d. 실린더에 붙어 있는 선적 패드: 100mm 직경, 50mm 간격, 12mm 반경은 가장자리 & 평면을 돌았습니다.

e. 힘 신청: 10배, 10±2s를 위해 유지해.

V. Back/팔 충격 검사자

a. 충격 망치

- 무료로 걸고 및 선회 진자 망치 가을

- 조정가능한 고도 (300-1000mm)

- 건축 - 부착을 참조하십시오

b. 고도 측정척도

- 지면 입상 & 자동차

- 범위: 1.5m

c. 고무 매트

- 크기: 1.5 ×1.5 ×0.002m

- 경도: (85±10) 신임된 실험실에 의해 시험되는 ISO 7619-2:2010에 따라 IRHD

VI. 좌석 충격 검사자

a. 압축 공기를 넣은 실린더

- 충격 장치를 올리기 위하여 풀어 놓고 붙들고,

- 고도: 지면에서 2m까지 조정가능한 고도

- 충격 장치에 붙여 충격 장치가 300까지 mm는 고도에 시험 표면에 자유롭게 떨어지는 것을 허용하거든 (조정가능한)

b. 충격 장치 - 부착을 참조하십시오



i. 공전/내구성 시험에 자리를 주고 역행시키십시오, (BS EN 1728:2012, clause6.4&6.17)

ii. 좌석 책 앞 마구리 정체되는 시험 (BS EN 1728:2012, clause6.5)

iii. 팔걸이 위쪽으로 & 내려가는 정체되는 시험, (BS EN 1728:2012, clause6.11&6.13)

iv. 팔 옆쪽 정체되는 시험 (BS EN 1728:2012, clause6.10)

v.Legs는 발송하고/옆쪽으로 정체되는 시험 (BS EN 1728:2012, clause6.15&6.16)

VI. 뒤 충격 시험 (BS EN 1728:2012, clause6.25)

VII. 자리를 주십시오 충격 시험 (BS EN 1728:2012, clause6.24)에



a. 12mm 간격을 막으십시오

b. 휴대용 팔 옆쪽 검사자 - 다수 착석을 위한 -

- 추가 실린더는 선적 패드로 100개 mm 직경을 붙이고 1개는 선적 패드 100mm를 분리했습니다

- 두 선적 패드 다 강철 막대 (m) 반대 방향에 조정에 있는 길이 2 일 것입니다.

- 2 선적 패드 사이 거리는 막대에 따라서 조정가능합니다.

- 팔 나머지에 힘의 신청은 막대에 의해 저지되지 않을 것입니다.

c. Mempunyai 입력/출력 항구 pada 제어반 bagikemudahanintegrasisistem.

d. dibekalkan PLC 프로그램 kodbeserta 보안 코드



명세

백레스트 고도	500-1200mm
속도를 시험하십시오	16와 20배/최소한도 지정하는
적재된 무게	100lb 또는 225 lb
카운터	LCD, 0-999,999
공기의 압력 힘	0-150lb
기계 크기	136 * 66 * 140cm
힘 치기	0-18 인치
무게	549kg
힘 각	0-90°
힘	1 #, AC220V, 3A



테스트 기준

• ANSI/BIFMA X5.1-2011 10 경사 기계장치 시험 - 순환
• ANSI/BIFMA X5.1-2011 15 백레스트 내구성 시험 - 순환 - I를 타자를 치십시오
• ANSI/BIFMA X5.1-2011 16 백레스트 내구성 시험 - 순환 - 유형 II와 유형 III
