원래 장소: | 중국 |
브랜드 이름: | SKYLINE |
인증: | CE |
모델 번호: | SL-T26 |
최소 주문 수량: | 1 단위 |
---|---|
포장 세부 사항: | 합판 상자 |
배달 시간: | 35 일 |
지불 조건: | 서부 동맹, T/T, Moneygram |
공급 능력: | 1개의 PC 달 |
지평선: | 가구 테스트 장비 | 컨트롤러: | PLC+ 터치스크린 |
---|---|---|---|
모터: | 공기 실린더 | 표준: | EN 527-3, EN581-3 및 BIFMA X5.1, IS5967 |
항공 보급: | 7kgf/cm^2 | 수용 인원: | 2KN의 4 PC; 5KN의 1 PC |
하이 라이트: | 가구 테스트 머신,자 테스트 머신 |

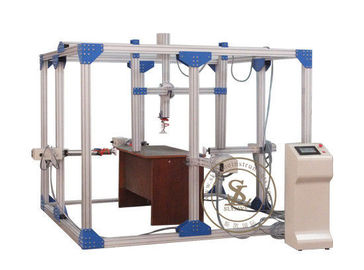

테이블과 Trollys를 위한 IS5967 가구 시험 장비 힘과 안정성 시험기
특징
1 그것은 1개의 고정되는 수직 장치인 5명 그룹 압축 공기를 넣은 실린더를 갖춥니다 4 세트는 각측정속도 & 돌격을 따로따로 측정합니다. 치기는 500mm입니다
수직 장치의 2명의 네 쌍둥이 브레이크는 조정 정면과 뒤 & 왔다갔다일 수 있습니다 (100mm~900mm)
수평한 장치의 3명의 네 쌍둥이 브레이크는 여기저기 조정일 수 있습니다 & 좌우, 다른 시험 위치와 협력할 수 있습니다.
4 그것에는 다른 부속품 또는 조정 테스트 조건을 설치하게 편리한 검사자의 밑바닥 패널에 있는 몇몇 줄 나사 구멍이 있습니다
5 그것은 다른 짐 또는 그립을 바꾸게 편리한 각 그룹을 위한 압축 공기를 넣은 브레이크의 앞에 빠른 연결 위치를 갖췄습니다.
6개의 색깔 터치스크린 & 쉬운 PLC 관제사는 통신수를 위해 공용영역, 전시 화상 진찰 및 더 부자유한 운영합니다.

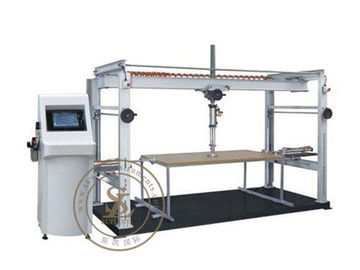

이 시험 기계는 테이블과 trollys의 힘 그리고 안정성 시험을 위해 사용됩니다. 뒤에 오는 테스트를 할 수 있습니다
힘 테스트
1. 수직 정하중 시험
2. 지탱된 하중 시험
3. 수평한 정하중 시험
4. 수직 충격 시험
안정성 테스트:
1. 수직 안정성 시험
2. 수평한 충격 시험.
기술적인 모수
a.Frame (Alluminium)
-6 수직 포스트 - 고쳐지는 4. 수평한 실린더를 붙드는 구조 길이 (3m)에 따라서 2 조정가능한 위치
-5 고쳐지는 수평한 가로장 -4. 구조 길이 (3m) 및 수직 실린더, 조정가능한 위치 & 고도를 보전되는 고도 (2m)에 따라서 1개의 조정가능한 위치
b.Size: 2m×3m×2m (H)
c.Loading 패드 (BS 대대 필요조건) & 부대 무게 91kg (BIFMA 필요조건)
실린더의 d.Type: 두 배 행동 실린더
e.Maximum 힘: 2000년 뉴톤
f.1 단위 수평한 실린더
- 기울고 그리고 다리/활공 시험을 위한 수평한 힘을 적용하기 위하여.
- 폴리 체계에 붙여 (조정가능한 & 이동할 수 있는
- 조정가능한 고도 (500-1800mm) & 수평한 위치 (구조 길이, 3m에 따라서)
- 치기 길이: 500mm
g.1 단위 수직 실린더
- 뒤 나머지, 정제와 팔 나머지 시험을 위한 수직력을 적용하기 위하여
- 가로장 (2m)에 따라서 조정가능한 위치
- 치기 길이: 500mm
h.High와 강화되는 위치 조정
i.Voltage: 단일 위상 AC 220V 50/60HZ
j.Compress 공기: 6kg/cm ²
k.Control 단추
- 온/오프 단추
- 짐 전시
- 주기 전시 - 6 - 손가락
- 힘 처리 시간: 1 분 (강도 시험)
l.Stopper - 가구 기초를 미끄러지는 12mm 간격에서 제지하기 위하여.
명세
기본적인 시험 구조 | 2.5x2.5x2m는 80x80mm Alu.material로, 만듭니다 |
짐 공기 실린더 | 직경 50mm의 4 PC, 치기 300mm의 1500N까지 최대 부하 힘 |
충격 실린더 | 직경 50mm, 1pcs의 치기 400mm |
짐 공기 실린더 | 직경 80mm, 1pcs의 치기 500mm의 2500N까지 최대 부하 힘 |
힘 감지기 | 높은 정밀도 감지기, 수용량 2KN의 4 PC; 5KN의 1 PC |
방법을 통제하십시오 | 터치스크린 + PLC 통제 |
카운터 | 0~999999배 (조정하는에 의하여 할 수 있으십시오) |
힘은 조정합니다 | disply에 감지기를 가진 정밀도 압력 벨브 장비 |
항공 보급 | 7kgf/cm^2 |
힘 | 1∮ AC 220V 50Hz 5A |
테스트 기준
EN 527-3, EN581-3 및 BIFMA X5.1, IS5967
EN 1725:1998 7.3 내구성 시험
침대 가장자리의 EN 1725:1998 7.5 내구성
EN 1725:1998 7.6 수직 정하중 시험
