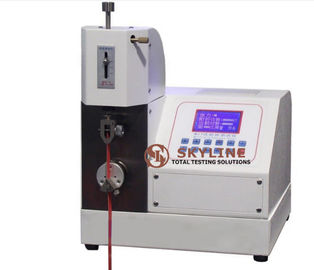

서류상 MIT 접힘 시험 기계 180도 접히는 검사자 판지 MIT 접힘 시험 기계

종이 MIT 접기시험 기계

제품 사용 개관
 이 기계는 주로 회로판 (일반적으로 FPC 가요성 회로 기판으로 알려지 ), 종이 제품과 섬유판의 굴곡이고 굴곡 수명검정을 위해 사용됩니다.
검사 방법은 시험편의 2 말을 기계에 고정시키는 것입니다, 하부 클램프가 요구 부하를 적용하여서, 시험편이 어떤 긴장을 받고 하부 클램프가 시험편의 수직 상태에 있습니다.
견본은 좌측으로 여기저기에 굽혀지고 시험편이 깨지고 자동적으로 계산될 때까지 굽힘 각이 설정됩니다.

디자인 기준

ASTM-D2176, TAPPI-T423PM, JIS-P8115

기술적인 매개 변수
접힌 척의 원형에 의해 초래된 긴장의 변화는 많아야 0.343N입니다.
접힌 헤드 폭은 19±1mm입니다
접힌 반지름 0.38±0.02mm (유리 섬유 소재와 다른 재료가 주문 제작된 Ｒ 각일 수 있습니다)
접힌 공항 갭 거리 : 0.25 밀리미터 / 0.5 밀리미터 / 0.75 밀리미터 / 1.00 밀리미터 (유리 섬유 소재와 다른 재료가 주문 제작된 척일 수 있습니다)
맨 머신 인터페이스 : 3.2 320*240 도트 매트릭스 액정디스플레이에서 실시간으로 접힌 변화의 수를 보여주기.
