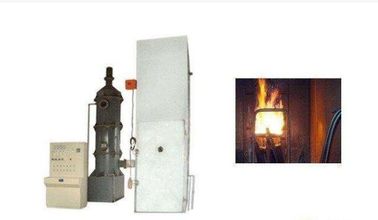

뭉치 케이블 방연제 철사와 케이블 불타는 실험을 위한 불타는 시험 기계

시험 기계를 태우는 번들 케이블

사용

난연제 전선과 케이블 연소 실험에 적합합니다

기술적인 매개 변수
1. 실험적인 장치
1.1 테스트 챔버 : 실험적인 장치는 폭 (1000년 ± 100) 밀리미터, 깊이 (2000년 ± 100) 밀리미터와 높이 (4000 ± 100) 밀리미터의 자활하는 박스일 것입니다. 시험 박스의 뒷벽과 양쪽은 대략 0.7 Ｗ의 열전도율로 격리된 열전달일 것입니까?M₂?카약 싱글과 1.5 밀리미터 두께 이 담긴 USU304 스테인레스 강판과 중앙에 65 밀리미터 두꺼운 절연성 무기 섬유, 외부를 위한 1.5. Mm 두꺼운 USU304 스테인레스 강판
1.2 공기 공급원 :
1.2.1 공기 흡입구는 디지털 대기 속도 바람 속도계를 갖추고 있고 공기의 공기 흐름율이 (5000±500) L/min 입니다.
1.2.2 테스트 뒤에 다음이 완료됩니다 만약 샘플이 화재가 중지되는 후에 여전히 한 시간 동안 타고 있다면, 경보가 발표되고 산화가 폭우에 의해 강제적으로 중지됩니다.
장치
1.3 강철 라더형 : 넓은 (500 ± 5) 밀리미터 표준강 사다리 폭 (800 ± 10) 밀리미터 넓은 강철 사다리 소재 USU304 녹슬지 않는 환강
1.4 방사 정화 장치 :
1.4.1 시험 박스의 상부는 바람의 흐름 속도는 8M/S 이한 보증하기 위한 디지털 풍력계를 갖추고 있으며, 그것이 테스트 챔버에서 공기 흐름에 영향을 미치지 않을 것입니다.
1.4.2 연기 수집과 증기 장치를 씻는 것 : 800 밀리미터의 지름과 3500 밀리미터의 높이와 SUS304 스테인레스 강.
2, 발화 원
타입 2.1 : 발화 원은 그들의 연합하는 유량계와 벤튜리 믹서와 1 또는 두 프로판 가스 버너를 포함할 것입니다. 화재의 표면은 1.32 밀리미터의 지름과 244 평평한 금속 플레이트일 것입니다. 이러한 블랙홀의 중심거리는 그것의 각각이 명사 상당어에 배포되는 81, 80과 81인 3 열에 크기가 257 Ｘ 4.5 밀리미터의 범위이라는 것을 비틀거리는 3.2 밀리미터입니다. 게다가 일련의 작은 구멍은 불을 내뿜는 접시에서 양쪽으로 형성되고 이러한 가이드공이 불꽃의 안정적인 연소를 유지할 수 있습니다. 각각 버너는 프로판과 에어 유입의 비율을 제어하기 위해 정확 장치를 갖추고 있어야 합니다. 회전자 유량계 또는 매스 플로우 미터는 사용될 수 있습니다
2.2 더 케이블 견본의 전면, 테스트 챔버의 바닥으로부터와 강철 사다리의 주축과 대칭적이 600±5 밀리미터로부터 (75±5) 밀리미터 수평적으로 위치되 점화의 위치는 버너의 출처를 밝힙니다. 버너 광 공급 포인트는 강철 사다리의 2개 가로대 사이의 센터에 그리고 견본의 （더욱）나아가 낮은 가격대로부터의 가장 적게 500 밀리미터에 위치할 것입니다.
