ISO 5660 콘 칼로리미터

콘 칼로리미터.pdf
장비 소개
콘 칼로리미터는 Dr. Vytenis Babrauskas가 100mm x 10mm 직사각형 시료를 100KW/m2의 열 복사 값으로 시험할 때의 산소 소모량에서 파생되었습니다.
콘 칼로리미터는 재료 연소 시 산소 소모 원리를 기반으로 합니다. 1kg의 산소당 약 13.1MJ의 열이 방출됩니다. 재료의 열 방출량, 점화 시간, 산소 소모량, CO 및 CO2 발생량, 연소 가스 유량을 측정합니다.
콘 칼로리미터는 실험실 크기에 엄격하게 부합하며, 테스트 소프트웨어로 설계된 자동 제어 장치는 사용자가 편리하게 조작할 수 있습니다. 또한 17인치 터치스크린 컴퓨터를 사용하여 국제 표준을 완벽하게 준수합니다.

표준 준수
-ISO 5660 화재 반응 시험, 열 방출률, 연기 발생률 및 질량 손실률;
-ASTM E1354 산소 소모 칼로리미터를 이용한 재료 및 제품의 열 및 가시 연기 방출률 결정;
-BS 476 Pt.15 건축 자재의 연소 및 구조 시험, 제품 열 방출률 결정;

기술 매개변수

제품 특징 및 응용
1.이동식 분석 캐비닛이 있는 콘 칼로리미터는 ISO 9705, EN 13823 등과 같은 대형 열 방출률 테스트 시스템에 연결할 수 있으며, ISO 5660, ASTM E1354, BS 476 Part 15 등 테스트 표준을 준수합니다.
2.통합 테스트 본체 및 19인치 분석 캐비닛, 내장형 PC 15인치 터치스크린 컴퓨터로 전체 제어 및 자동 테스트를 수행합니다.

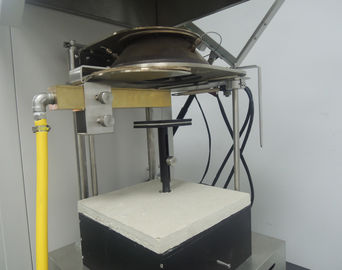

3.원뿔형 히터 정격 전력 5000W, 열 출력 0~100kW/m2, PID 온도 컨트롤러 사용, 복사 원뿔은 수평 또는 수직으로 배치 가능합니다.
4.시료 표면의 중앙 부분 50 x 50mm 범위에 노출되며, 중앙에서의 복사 편차는 2%를 초과하지 않습니다.
5.시료 무게 측정 범위 0~3000g; 정확도: 0.1g.
6.자동 분할 셔터가 자동으로 열려 시료에 복사를 전달합니다.
7.ABB EL3020 상자성 산소 분석기, 상자성 변화 방법을 사용하여 가스 중 산소 농도를 측정합니다. 농도 범위는 0-25%입니다.
8.레이저 시스템을 이용한 연기 밀도 분석, 0.5mW He Ne 레이저, 주 검출기 및 보조 검출기로 구성됩니다.

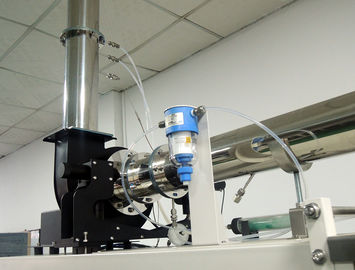

배기 시스템은 팬, 연기 수집 후드, 배기 파이프 및 오리피스 플레이트 유량계 등으로 구성됩니다. 배기 팬 유량은 0~50g/s, 정밀도는 0.1g/s입니다.
9.링 샘플러는 팬에서 685mm 떨어진 연기 수집 후드에 설치되어 있으며 12개의 구멍이 있습니다.
10.배기 유량은 팬 위 350mm 지점의 날카로운 모서리 오리피스 양쪽의 압력 차이를 측정하여 결정해야 합니다. 날카로운 모서리 오리피스 플레이트의 내부 직경은 57mm + 1mm입니다.
11.ABB SCC-S 가스 샘플링 시스템은 샘플링 펌프, 필터, 냉각 트랩, 폐수 배출, 수처리 필터 및 CO2 필터로 구성됩니다.
열 유속계(ISO 5660용) 사용 시 수도 시설 및 배관이 필요 없는 휴대용 수냉 시스템.
12.전체 테스트 시스템의 응답을 보정하기 위해 사각형 개구부 황동 보정 버너를 사용하여 C-계수를 측정합니다.
13.데이터 수집 시스템은 산소 분석기, 오리피스 미터, 열전대 및 기타 기기의 출력을 기록할 수 있습니다.
응용 분야

콘 칼로리미터는 다음과 같은 광범위한 재료의 연소 및 화재 거동 평가에 적합합니다:​

• 건축 자재 및 건설 제품​

• 철도 자재​

• 전선 및 케이블 자재​

• 고분자 재료​

• 복합 재료​

• 화재 연구 및 실험실 테스트에 사용되는 재료​

재료 제조업체, 화재 테스트 실험실, 연구 기관 및 화재 성능 테스트에 관련된 기타 조직에서 사용할 수 있습니다.​

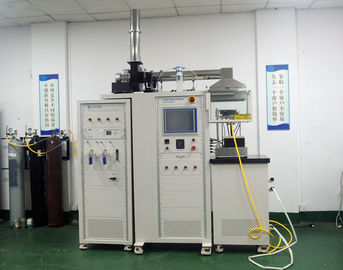

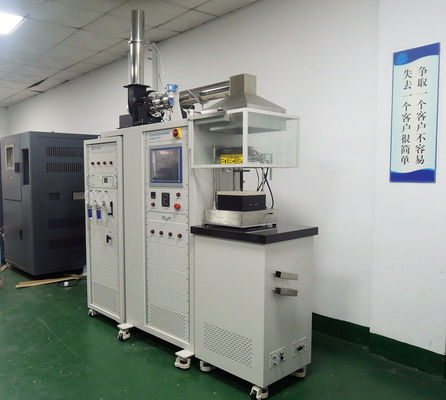

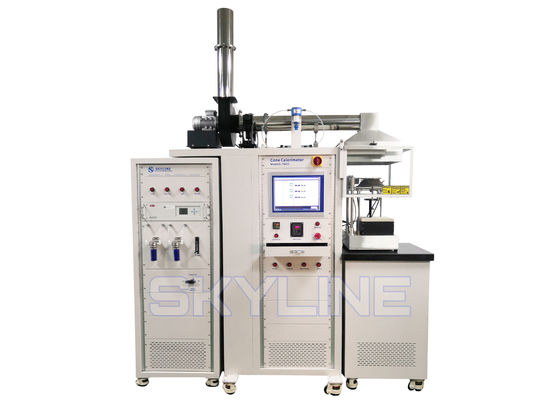

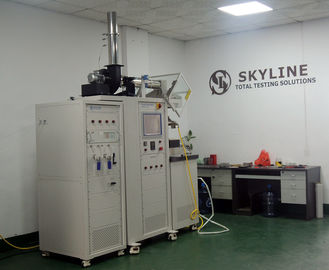

콘 칼로리미터 제품 상세 정보


콘 칼로리미터라는 이름은 Dr. Vytenis Babrauskas가 벤치 규모의 산소 고갈을 검사하기 위해 사용했던 원뿔형 히터에서 유래했습니다. 이 히터는 100mm x 100mm 크기의 시험편에 최대 100kW/m2의 유속으로 적용됩니다. 콘 칼로리미터 테스트는 순수 연소 칼로리가 연소에 필요한 산소량에 비례한다는 이론에 기반하며, 산소 1kg이 소비될 때마다 13.1 MJ의 열이 발생합니다. 또한 시험 재료에서 발생하는 열 방출, 점화 시간, 산소 소모량, CO 및 CO2 발생량, 점화 가스 유량을 측정합니다.
표준
ASTM:ASTM D6113,ASTM E1354,ASTM E1740,ASTM F1550
BS:BS 476-15
ISO:ISO 5660
EN:EN 45545-2: 2013
GB:GB/T 16172:2007
설치 요구 사항

전기: 230볼트 공칭 50암페어
주변 온도: 작동 10°C ~ 35°C
치수: 장치: 1800mm (너비) x 900mm (높이) x 2600mm (깊이)
가스 공급: 메탄, 질소, 압축 공기
아래 링크에서 콘 칼로리미터 작동 동영상을 검토해 주십시오:

https://youtu.be/-U20AJEfArg
회사 소개.pdf

자주 묻는 질문

Q1:콘 칼로리미터는 무엇에 사용됩니까?

A1:콘 칼로리미터는 재료의 화재 거동 및 연소 성능을 평가하는 데 사용됩니다. 연소 중 열 방출률, 점화 시간, 산소 소모량, 연기 발생량, CO 및 CO2 발생량, 질량 손실과 같은 매개변수를 측정할 수 있습니다.​

Q2:콘 칼로리미터는 어떻게 작동합니까?

A2: 콘 칼로리미터는 산소 소모 원리를 기반으로 작동합니다. 연소 중에 시험편이 소비하는 산소량을 측정하여 재료에서 방출되는 열을 평가하는 데 사용합니다.​

Q3:이 콘 칼로리미터로 어떤 표준을 사용할 수 있습니까?

A3:제품 사양에는 ISO 5660, ASTM E1354, BS 476 Part 15, ASTM D6113, ASTM E1740, ASTM F1550, EN 45545-2:2013 및 GB/T 16172:2007이 나열되어 있습니다. 적용 가능한 표준은 특정 테스트 응용 분야에 따라 다릅니다.​

Q4:콘 칼로리미터로 어떤 재료를 테스트할 수 있습니까?

A4:콘 칼로리미터는 건축 자재, 철도 자재, 전선 및 케이블 자재, 폴리머, 복합 재료 및 기타 가연성 재료를 적용 가능한 테스트 방법에 따라 테스트하는 데 사용할 수 있습니다.​

Q5:콘 칼로리미터는 어떤 매개변수를 측정할 수 있습니까?

A5:시스템 구성에 따라 열 방출률, 점화 시간, 산소 소모량, 연기 발생량, CO 및 CO2 발생량, 질량 손실 및 연소 가스 유량을 측정할 수 있습니다.​

Q6:연기 분석이 가능합니까?

A6:예. 연기 밀도 분석은 선택 사항으로 나열되어 있습니다. CO 및 CO2 분석을 위해 적외선 분석기를 장착할 수도 있습니다.​

Q7:콘 칼로리미터를 다른 화재 테스트 시스템에 연결할 수 있습니까?

A7:제품 사양에 따르면 콘 칼로리미터는 ISO 9705 및 EN 13823과 같은 대형 열 방출률 테스트 시스템에 연결할 수 있습니다.​
