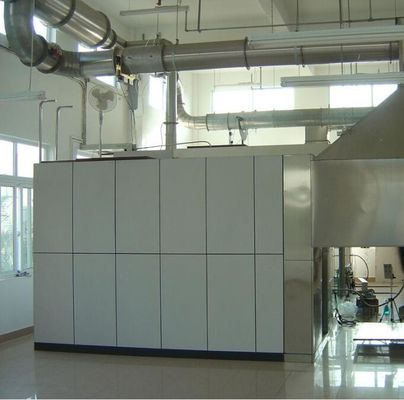

- 연도 가스 유동 제어기 시스템
|
| 지수 |
항목 |
기술적이고 상술 |
| 1.1 |
환기 푸드 |
산화 테스트 챔버의 개시위에 직접적으로 설치되어 1.8~2.0 지상, 바닥 크기 위의 미터는 2440*2440mm입니다, 높이가 1000 밀리미터이고 자재가 SS304입니다 ; |
| 1.2 |
연도 가스 호모믹서 |
설치와 원추형 연기 수집은 위쪽에 직접적으로 두건을 씁니다, 크기가 900*900*900mm입니다, 두개 900*500 스테인레스 강판이 내부에 설치되고 일 측이 파이프에 연결되기 위해 φ400개시와 개시합니다, 소재가 SS304입니다 |
| 1.3 |
연기 배출 파이프 |
φ은 400 밀리미터, 플랜지와 고온 레지스턴트 밀봉 링으로 연결되는 여러 부문으로 구성되는 길이 5000 밀리미터입니다, 양쪽 끝이 연도 가스 균등화 장치로 설치됩니다, 물질이 SS304입니다 ; |
| 1.4 |
배기팬 |
원심력 배기팬, 내부 탱크는 스테인레스 강으로 만들어지고 300C 이하 아니라 고온 연도 가스에 견딜 수 있고 공기 용적이 비단계적으로 주파수 변환기에 의해 조정됩니다 |
| 연기 배출 시스템은 휴대폰 연소 식별 시험에 의해 발생된 모든 연기에 충분하고 연기 배출 능력이 8000m3 / Ｈ보다 못하진 않습니다 ; |
| 2. 포괄적 측정부 |
| 2.1 |
포괄적 측정부 |
SS304로 만들어진 2155 밀리미터의 길이와 400 밀리미터의 지름과 스테인레스 강 파이프 섹션이 압력, 온도, 광선 통로와 샘플링과 같은 센서를 갖추고 있습니다 ; |
| 2.2 |
압력 감지 장치 |
스테인레스 강으로 만들어진 상호 탐침은 파이프라인의 중심에 설치되고 앞이고 배면 챔버가 파이프라인에서 압력차를 발견하기 위해 PTFE 강관을 통하여 압력차 센서에 연결됩니다 ; |
| 차별적 압력 판독이 짧은 지연과 어떤 손실도 있지 않고 T90 응답 시간이 3 초 이하라고 차압 센서는 보증하기 위한 포괄적 측정부의 브라켓에 설치됩니다 |
| 압력 센서, 범위는 0-2000Pa, 정확도 ±5Pa입니다 ; |
| 2.3 |
온도 감지 부재 |
미국 오메가 서모커플, 지름 0.5 밀리미터, IEC 요구조건을 충족시키는 무장한 전기 절연형 Ｋ 열전대를 채택하세요 ; |
| 범위 0-1000C, 정확도 0.1C |
| 2.4 |
장치를 측정하는 광학 경로 |
광학 감쇠 시스템은 빛나는 라이트형이며, 그것이 플렉시블 커넥터로 포괄적 측정부에 설치되고, 다음과 같은 장치를 포함합니다 : 색온도는 백열등이고 (2900±100)K의 색 온도에 사용됩니다. 전원 공급기는 안정적 직류이고 현재 변동값 범위가 ±0.5% 내에 포함됩니다 (온도, 단기간이고 장기간 안정성을 포함합니다) ;
렌즈계는 빛을 적어도 20의 밀리미터의 지름과 평행 광선 묶음으로 응축하는데 사용됩니다. 광전지의 발광 구멍은 그것 앞에 렌즈의 초점에 위치하여야 하고 공화운임이 0.04 이하이도록 그것의 지름 (d)가 렌즈의 초점 거리 (f)에 의존하여야 합니다 ;
검출기와 수입된 실리콘 포토다이오드 탐침, 광-감지 챔버는 0.1% 선형 안정도를 가지고 있고, 10이지 비트 측정 범위, 실리콘 포토다이오드의 분광 분포 반응도가 CIE (조도곡선)과 일치하고, 표준 기능 V(γ)이 ±5% 정확도에 적어도 도달할 수 있습니다 ;
광학 감쇠 시스템의 90% 응답 시간은 3s를 초과하지 않습니다 ;
|
| 2.5 |
샘플 가스 수집 장치 |
SS304로 만들어진 시험 샘플링 튜브를 관통하는 튜브는 샘플링 튜브에 축적된 카바이드의 이동을 용이하게 하기 위해 분리할 수 있는 설계를 가지고 있고 시스템 지연 시간을 줄입니다 |
| 2. 가스와 그것의 제어 시스템 |
| 3.1 |
버너 |
매트리스 연소를 위한 특별한 T-버너는 주요하고 측면 버너로 구성됩니다. 그것은 모바일 손수레에 설치되고 표준 체중과 피트를 갖춥니다. T-버너 머리의 높이는 조정할 수 있고 재료가 SS304입니다 ; |
| 3.2 |
점화 장치 |
긴 오픈 플레임 점화 방법은 채택됩니다, 멀리 있는 점화가 가능하고 안전하고 점화가 성공률은 적어도 99%입니다 ; |
| 주요하고 측면 산화 머리들은 긴 오픈 플레임 점화 장치를 갖추고 있고 장치가 개별적으로 가스 공급 파이프를 갖추고 있으며, 그것이 산화 머리의 흐름에 영향을 미치지 않고, 개별적으로 니들 밸브를 통하여 조정될 수 있습니다 ; |
| 매뉴얼 점화, 안전하고 리모콘 없이, 긴 오픈 플레임에 불을 붙이기 위해 불꽃 점화 기관 장치를 갖춥니다 ; |
| 3.3 |
산화 머리 기체 흐름 제어 |
주요하고 측면 버너는 프로판 흐름을 통제하기 위해 질량 유동 계량기를 각각 갖추고 있습니다 ; |
| 어답트 미국 앨리캣 질량 유량계, 매체는 프로판, 범위 0-450mg/s, 정확도 ±(0.8%rdg+0.2%F.S.), 응답 시간 0.1s입니다 ; |
| 가스 흐름은 소프트웨어에 의해 제어되고 방염 시간이 자동적으로 제어됩니다 ; |
| 3.4 |
눈금매겨진 모래 버너 |
눈금매겨진 모래 버너 |
| 긴 오픈 플레임 점화 장치와 전기 불꽃 점화 장치를 갖추어 멀리 있는 점화는 가능하고 안전하고 높은 성공률입니다 ; |
| 3.5 |
눈금매겨진 기체 흐름 제어 |
미국 앨리캣 질량 유량계를 사용할 때, 매체는 프로판이고, 더 레인지가 0-7g/s 이고, 정확도가 ±(0.8%rdg+0.2%F.S.) 이고 응답 시간은 0.1s이고, 최대 보정 불꽃이 300 kw입니다 ; |
| 보정 가스 흐름은 소프트웨어에 의해 제어되며, 그것이 자동적으로 출력 75 kw / 160kw로 계단형 보정 플레임 소스를 제어할 수 있습니다 ; |
| 3.6 |
제어 시스템 |
가스 흐름을 통제하기 위한 사용 옴론 PLC가 안전하고 믿을 만한 가스 컷 오프 장치로 설비했습니다 ; |
| 유지 관리를 위해 안전하고 편리한 가스 제어함의 분리 구성부 ; |
- 연관 기체 처리 시스템
|
| 4.1 |
연도 가스 여과 |
스레에-스테이지 필터 장치를 갖추어 연관에서 먼지의 장기 여과는 가스를 공급합니다 :
초등학교의 1학년 글라스파이버 면 거친 여과기와 연도 가스에서 카바이드의 필터 거대 입자와 필터 소재는 빨리 대체될 수 있습니다 ;
2류 미국 파카는 여과하고, 필터 엘리멘트가 PTFE이고, 정확성이 2μm이고, 필터 엘리멘트가 빨리 제거되고 대체됩니다 ;
스레에-스테이지 PTFE 막 여과가 0.5μm의 정확도로 효과적으로 수분을 잘랐습니다 ;
|
| 4.2 |
냉각 포집기 |
압축 펌프 유형 냉각 포집기, 냉각 용량 320KJ/h, 온도 제어 정밀도 0.1C, 정적 변화 0.1K, 자기 시동과 유지보수가 필요없습니다 |
| 4.3 |
스팀트랩 |
점검이 없는 냉각 포집기에 의해 발생된 냉각수를 자동적으로 빼내세요 ; |
| 4.4 |
건조 컬럼 |
샘플 가스에서 잔류 수증기를 말리는데 사용되어 그것은 빨리 해체되고 건조 매체로 대체될 수 있습니다 |
| 4.5 |
샘플링 펌프 |
16L/min의 샘플링 용량으로, 독일 KNF 진공 샘플링 펌프는 끊임없이 50KPa 높은 기체 밀폐로 저소음과 낮은 진동에서의 샘플압을 출력할 수 있습니다 |
| 4.6 |
로터미터 |
출력 샘플 가스가 측정 오차를 흘리고 감소시키는다는 것을 안정될 수 있는 0-1.5L/min의 범위와 수입된 로터미터는 가스 흐름의 변동에 의해 발생되었습니다 ; |
| 3. 가스 농도 분석 시스템 |
| 5.1 |
가스 분석계 (서보멕스) |
수입된 O2 분석기, 상자성 O2 농도 분석, 측정은 30 분 이내에 0-21%, 정확도 0.01%, 응답 시간 단지 12s, 분석기 변위를 정렬시키고, 단지 100ppm을 퍼뜨립니다 ;
선 일탈 : ≤1%F.S. ;
반복성 : ≤0.5F.S.
제로 떠있는 비 : ≤1%F.S. / 7D ;
시작 시간 : ≤30min ;
|
| 수입된 CO/CO2 분석기, IR 유형 CO/CO2 농도 분석, 측정 범위 CO : 0-1%, 정확도 0.01%, 이산화탄소 : 0-10%와 정확도 0.01%와 응답 시간은 12s를 초과하지 않습니다. |
| 3. 데이터 수집 시스템 |
| 6.1 |
획득 모듈 |
어드밴텍 획득 모듈을 사용하기,
가스 농도 수집 정확도는 100×10-6 입니다 ;
온도는 수집 정확도는 0.1C입니다 ;
압력차는 수집 정확도는 0.1Pa입니다 ;
시간 획득은 정확도는 0.1s입니다 ;
다른 신호는 전면적 출력치의 0.1%입니다 ;
|
| 6.2 |
데이터 수집 |
시스템은 가장 적게 모든 3s에 다음과 같은 데이터를 기록하고 저장합니다 :
양방향성 탐침, Pa의 압력차 ;
관 온도, Ｋ ;
O2 집중, % ;
코밭트 농도, % ;
이산화탄소 농도, % ;
프로판, 마그네슘 / Ｓ의 질량 유량 속도
타임즈 지, Ｓ
|
| 7. 표준 작동 소프트웨어 |
| 표준 작동 소프트웨어는 다음 기능을 포함합니다 |
| 7.1 |
시스템 상태 모니터링 |
체제에서 각각 센서의 신분과 신호값을 읽으세요 ; |
| 7.2 |
감지기 교정 |
온도, 풍압, 광선 통로, 농도 분석, 기타 등등을 위한 감지기 교정. |
| 7.3 |
시스템 보정 |
16CFR1633 본위제도 단계 보정 절차 |
| 7.4 |
표준 조작 절차 |
16CFR1633 표준 조작 절차 |
| 7.5 |
보고 검토 |
미가공 데이터 액세스와 수출 테스트 리포트 |
| 7. 다른 보조 장비 |
| 7.1 |
샘플 시험 구조 |
38 밀리미터 철강 각도 철에 의해 용접되어 사이즈는 1900*990*115mm입니다 |
| 7.2 |
위치 세공 1 |
매트리스와 시험반의 수직 위치를 승인한 것을 사용되어 자재는 SS304입니다 |
| 7.3 |
위치 세공 2 |
알루미늄 합금으로 만들어지는 산화 머리와 매트리스 사이의 거리를 확인하곤 했습니다 |
| 7.4 |
VCR |
입학 시험의 화면 |
| 7.5 |
힘 스케일을 당기세요 |
매트리스의 표면에 주요 연소 머리에 의해 발휘된 부대를 확인하곤 했습니다 |
| 7.6 |
데스크탑 ＰＣ |
어드밴텍 산업용 컴퓨터와 통합된 데이터 수집 인터페이스는 시스템 동작의 안정을 향상시킵니다. |
