ASTM E1623 중간 스케일 열량계

ASTM E1623 중간 규모 열량계

1.제품소개

특정 방사선원에 수직으로 노출된 샘플의 연소 특성을 측정하는 데 사용되는 중간 규모 열량계

2. 기술적인 매개변수

• 2.1 장비에는 방사판, 시료 장착 브래킷, 연소 가스 수집 및 시료 가스 수집 시스템, 가스 분석 및 데이터 처리 시스템, 가스 공급 시스템이 포함됩니다.
• 2.2 복사 패널 장착 브래킷은 50*50mm 정사각형 튜브로 용접되고 표면은 검정색 코팅으로 코팅되어 서비스 수명을 효과적으로 늘릴 수 있습니다.사각 튜브는 냉각수로 냉각되어 열 변형을 방지할 수 있습니다.
• 2.3 방사판은 고온 내성 세라믹 판으로 구성되며 표면은 불이 없는 적외선 방사원을 형성할 수 있으며 강도는 50kw/m2 이상입니다.
• 2.4 단일 세라믹 디스크의 크기는 95*158mm이고, 4개 조각이 모듈을 형성하고, 총 27개 모듈이 1524*1330mm 크기의 방사선원을 형성합니다.
• 2.5 전기 스파크 점화 장치에 의해 점화되는 파일럿 버너가 장착되어 있습니다.
• 2.6 각 3개의 모듈에는 송풍 장치, 천연 가스 제어 장치 및 벤츄리 믹서가 개별적으로 장착되어 있습니다.
• 2.7 샘플 장착 브래킷은 탄소강으로 용접되어 고온을 견딜 수 있고 최대 152mm 두께의 샘플을 안정적으로 지탱할 수 있습니다.
• 2.8 샘플 장착 브래킷은 트롤리에 설치되며 테스트 샘플은지면의 레일을 통해 신속하게 위치를 잡고 제거할 수 있습니다.
• 2.9 계량 장치가 장착되어 정확도가 1g만큼 낮습니다.
• 2.10 방사선에 노출되기 전 100°C 미만의 표면 온도로부터 시료를 보호하기 위해 수냉식 보호 커버가 장착되어 있으며 공압 장치를 통해 2초 이내에 수냉식 보호 커버에서 멀어질 수 있습니다.
• 2.11 복사판의 표면 온도를 측정하기 위한 고온계가 장착되어 있으며 정확도는 1℃입니다.
• 2.12 전기 전열선 점화 장치는 시료의 하단과 상단에 설치되어 시험 시료를 점화하는 데 사용됩니다.
• 2.13 Schmidt-Boelter 수냉식 열 유량계, 측정 범위 0-50kw/m2, 정확도 ±3%;
• 2.14 열 흐름 교정 패널, 740kg/m3 규산 덮개판, 크기 1000*1000*12.7mm, 표면에 배열된 총 25개 교정 구멍 5x5, 복사열 교정에 사용됨;

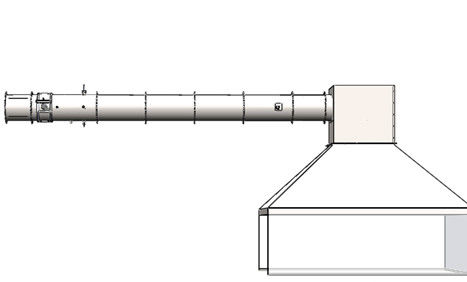

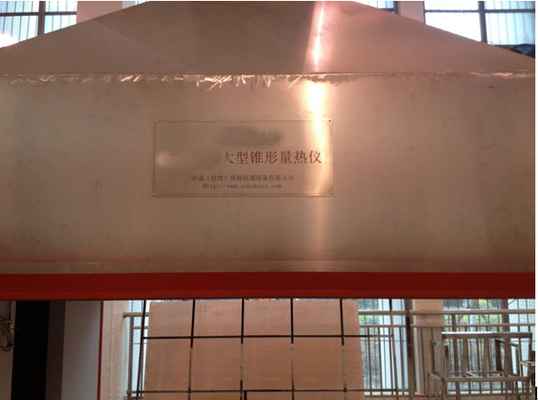

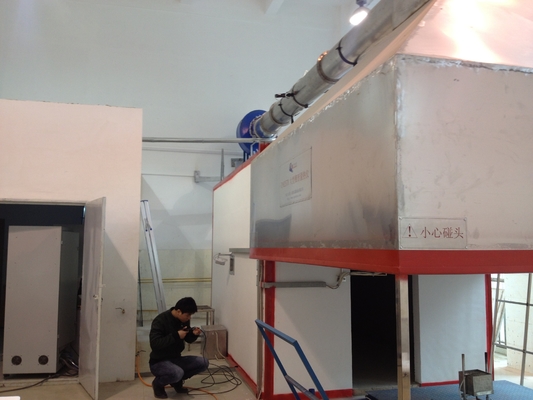

• 2.15 원뿔형 연소가스 수집기는 계량 테이블과 샘플 바로 위에 설치됩니다.바닥 크기는 2440mm*2440mm이고 높이는 1000mm입니다.원뿔형 배가스 수집기의 상단은 900mm*900mm*900mm의 정사각형입니다.* 900mm 강철판이 상단 사각형에 설치되어 연도 가스 호모 믹서를 형성합니다.
• 2.16 스테인레스 스틸 배기관의 가장 짧은 길이는 5000mm 이상, 직경은 400mm이며 양쪽 끝에 배가스 혼합 장치가 장착되어 있습니다.
• 2.17 연기 배출 시스템은 연소 테스트에서 생성된 모든 배가스를 수집할 수 있는 충분한 용량을 갖추고 있으며 팬의 배기량은 지속적으로 조정 가능하며 연기 배출 용량은 8000m3/h 이상입니다.
• 2.18 배기 팬은 원심 팬이고 내부 탱크는 스테인레스 스틸로 만들어졌으며 온도는 300도 이상이며 주파수 변환 팬을 사용하여 속도를 조정합니다.

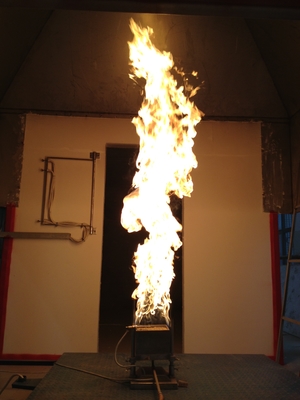

• 2.19 샌드 박스 버너의 점화는 표면 점화 방식을 채택하고 스파크 점화 및 점화 성공률이 낮은 기타 점화 방법을 사용하지 않습니다.
• 2.20 수입 질량 흐름 컨트롤러, 범위는 0g/s-7g/s, 판독 정확도는 1.5% 이상, 최대 출력은 300KW입니다.
• 2.21 길이 500mm의 파이프에는 열전대가 3개 내장되어 있으며 열전대 설치 위치는 집열기로부터 최소 400mm 떨어져 있어야 합니다.
• 2.22 종합 측정 구역의 길이 2155mm 파이프라인에는 압력 프로브, 열전대 3개, 가스 샘플링 프로브 장치가 장착되어 있습니다.
• 2.23 그을음 필터, 콜드 트랩, 건조 컬럼, 펌프 및 폐액 조절기로 구성된 연소가스 샘플링 시스템은 연소가스 샘플의 효과적인 수집과 폐액 제거를 보장할 수 있어야 합니다.
• 2.24 수입 다이어프램 펌프, 유량: 33L/min, 진공: 700 ㎜Hg, 압력: 2.5 bar;
• 2.25 American PARKER 그을음 필터의 필터 헤드는 내부에 0.5um PTFE 필터 재료가 들어있는 견고한 PTFE로 만들어졌습니다.
• 2.26 수분 필터의 필터 헤드는 고체 PTFE로 만들어졌으며 바닥 액체는 트랩을 통해 배수될 수 있습니다.
• 2.27 압축기 유형 응축기, 냉각 용량 320KJ/h, 이슬점 안정성 0.1도, 이슬점 정적 변화 0.1K, 보호 등급 IP20;
• 2.28 0-1L/min 범위의 수입 로터미터.
• 2.29 3개의 OMEGA 열전대. 모두 직경 0.5mm의 장갑 절연 K형 열전대입니다.접점은 축에서 반경 (87±5)mm, 끼인각 120°인 원호에 위치해야 합니다.
• 2.30 두 세트의 양방향 프로브가 최소 (0-100) Pa 범위와 ±2Pa 정확도를 갖는 수입 압력 센서와 연결됩니다.압력 센서의 90% 출력 응답 시간은 최대 1초입니다.
• 2.31 가스 샘플링 프로브는 가스 조절기와 O2 및 CO2 유입 가스 분석기와 연결됩니다.산소 분석기의 정확도는 0.02%이고 응답 시간은 12초를 넘지 않습니다.
• 2.32 수입 산소 분석기는 상자성형이어야 하며 최소 16%-21%(V/V)를 측정할 수 있어야 합니다. 02. 산소 분석기의 응답 시간은 12초를 초과해서는 안 됩니다.30분 이내에 분석기의 드리프트 및 소음은 100×10-6 이하입니다.데이터 수집 시스템으로의 분석기 출력은 100×10-6의 최대 해상도를 가져야 합니다.
• 2.33 수입 이산화탄소 분석기는 IR형이어야 하며 최소 0~10% 농도의 CO2를 측정할 수 있어야 하며, 분석기의 선형성은 전체 규모의 최소 1% 이상이어야 합니다.분석기의 응답 시간은 12초를 초과해서는 안 됩니다.데이터 수집 시스템으로의 분석기 출력은 100×10-6의 최대 해상도를 가져야 합니다.
• 2.34 광 감쇠 시스템은 백열등 유형으로 유연한 조인트로 연기 배기관의 측면 파이프에 설치되며 다음 장치를 포함합니다.
• 2.35 램프는 백열등이며 색온도 (2900±100)K에서 사용됩니다.전원 공급 장치는 안정적인 직류이며 전류 변동 범위는 ±0.5% 이내입니다(온도, 단기 및 장기 안정성 포함).
• 2.36 렌즈 시스템: 최소 20mm 직경의 평행 빔에 빛을 집중시키는 데 사용됩니다.포토셀의 발광홀은 전면 렌즈의 초점에 위치해야 하며, 직경(d)은 렌즈의 초점거리(f)에 따라 달라지므로 d/f가 0.04 미만이 되어야 합니다. ;
• 2.37 검출기 및 가져온 실리콘 포토다이오드 프로브, 광전 감지실은 0.1% 선형 안정성, 10비트 측정 범위를 가지며 실리콘 포토다이오드의 스펙트럼 분포 응답성은 CIE(조명 곡선)와 일치하며 표준 함수 V(γ)는 다음에서 달성할 수 있습니다. 최소 ±5% 정확도;
• 2.38 광 감쇠 시스템의 90% 응답 시간은 3초를 초과해서는 안 됩니다.
• 2.39 데이터 수집 시스템(데이터 자동 기록에 사용), O2 및 CO2의 경우 정확도는 최소 100×10-6(0.01%)이고, 온도 측정의 경우 정확도는 0.5℃이며, 기타 모든 장비의 경우 장비 전체 - 시간에 대한 스케일 출력 값은 0.1S의 0.1%입니다.대만 어드밴텍의 획득 모듈을 채택합니다.
• 2.40 데이터 수집 시스템은 적어도 3초마다 다음 관련 값을 기록하고 저장합니다.
• 시간, 초;
• 버너를 통과하는 프로판 가스의 질량 유량(mg/s)
• 양방향 프로브의 압력 차이 Pa;
• O2 농도, (V 산소/V 공기)%;
• CO2 농도, (V 이산화탄소/V 공기)%;
• 종합 측정 영역 K의 3점 온도 값입니다.
• 2.41 다양한 센서 교정, 시스템 교정 및 기술 지침을 위한 소프트웨어 인터페이스를 포함한 표준 테스트 소프트웨어.
• 열량계는 무엇을 사용합니까?
• 열량계는 다음과 같은 용도로 사용됩니다.특정 시간 간격 동안 발생하는 부피와 열을 측정합니다..흐름은 실험 시작 전에 열용량과 무게가 알려진 물로 부분적으로 채워진 탱크를 통과합니다.
