| 원래 장소: | 중국 |
| 브랜드 이름: | SKYLINE |
| 인증: | CE |
| 모델 번호: | SL833 |
| 최소 주문 수량: | 1 유닛 |
|---|---|
| 가격: | negotiated |
| 포장 세부 사항: | 합판 상자 |
| 배달 시간: | 10 작업 일 |
| 지불 조건: | T/T, L/C, 서부 동맹, MoneyGram |
| 공급 능력: | 1개 단위 달 |
| 열 방출을 위한 비율의 테스터: | 항공 재료를 시험하기 | 표준: | ASTM E906, FAA 항공기 재료 발사 시험 안내서, 5 장 |
|---|---|---|---|
| 열 방사 소스: | 4 글로바 가열 로드 | 대기 온도: | 35 Ｃ에 대한 10 Ｃ |
| 차원: | 760 밀리미터 (W) Ｘ 1850 밀리미터 Ｘ (H) Ｘ 850 밀리미터 (D) | 중량: | 218 킬로그램 |
| 하이 라이트: | ASTM E906 Combustion Chamber,FAA Combustion Chamber,FAA Combustion Tester |
||
나. (도입)

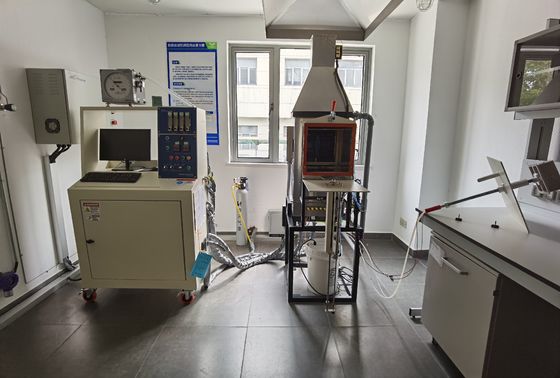

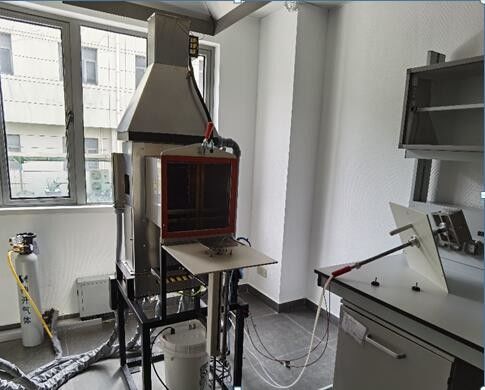

이 테스터는 항공기 내부 선실 재료를 35 kW/m2의 흔히 있는 복사 열 흐름에 노출시키는데 사용됩니다.재료가 FAR 25.853[a-1] 요구조건에 따른지 이것은 결정할 것입니다.
미국의 미국 연방 항공국의 FAA에 의해 승인받은 OSU 열 방출 비율 테스터는 원래 1972년에 오하이오 주립 대학의 스미스에 의해 설계되었고, 나중에 항공학 물질의 열 발생률을 시험해서 FAA 지정된 산화 테스트 장치가 되었습니다. 시험 표준은 FAR 부품 25 부록 Ｆ 부품 IV, 에어버스 AITM 2.00입니다. 06, 보잉 BSS 7322.
표준
FAR는 복사열에 노출된 선실 재료로부터의 열 발생률을 결정하기 위해 25 부록 Ｆ 정맥내 검사 방법 부품을 분할합니다.
FAA 항공기 재료 발사 시험 안내서, 5 장 ;
BSS 7322 오하이오 주립 대학 열량계 열 방출, 보잉 시방서 지원 기준의 결정.
열 방출의 AITM 2.0006 에어버스 검사 방법 확정과 항공기 재료의 열 방출 비율.
열을 위한 ASTM E906 표준 검사 방법과 자재와 제품을 위한 눈에 보이는 연기 방출 금리.
II. (상품의 구성)
A. 메인 유닛
1. OSU 메인 유닛 (1set)
2. 공기 분배 시스템 (1set)
비. 부속물
1. 유닛 (1set)를 제어하세요
2. 컴퓨터 시스템 (1set)
3세. (상술)
A. 메인 유닛
1. OSU 메인 유닛 (1set)
1) 장치 차원 : 760 밀리미터 (W) Ｘ 1850 밀리미터 Ｘ (H) Ｘ 850 밀리미터 (D)
2) 테스트 챔버
- 출처를 밝히고, 열통량밀도가 35±0.5kW/m2 이라는 것을 복사열은 보증합니다
- 재료가 FAR 25.853 요구조건에 따른지 이것은 결정할 것입니다
- 네가지 탄화규소 요소는 내부식 스테인리스강 하우징과 발열원으로서 1.4 오옴을 공칭 저항값으로 16 밀리미터까지 LL 508 밀리미터를 타이핑합니다
- 스테인레스 강으로부터 만들어진 A 반사기는 요소면에 놓입니다
- 요소, 원뿔형 다이아몬드 모양이 형성된 마스크 앞에, 스테인레스 강으로 구성됩니다, 이것은 151 × 151 밀리미터 수직 샘플에 의해 차지된 구역 에 균일한 열 플럭스 밀도를 제공합니다
- 5.5kVA에 있는 듀얼 110VAC 트랜스는 상부와 더 낮은 엘리멘트쌍의 별도의 컨트롤에 제공됩니다
- 상위 파일럿과 보정 버너를 밝히기 위한 굽힘부 조립체
- 열 유속 균일성 조절이 용이하도록 듀얼 강대국 제어기들
- (불꽃 점화 기관으로) 상위 조종사들과 더 낮은 조종사들과 보정 메탄 가스 버너
- 굴뚝에서 다섯 뜨거운 열전대 접합과 공기 챔버에서 다섯 추운 열전대 접합으로, 열 방출 비율 측정을 위한 열전대열
3) 시편 고정 장치들 (1set)
- 시편 고정 장치들 2명
- 각각 시편 고정 장치는 스테인레스 강으로부터 제조됩니다
2. 공기 분포 시스템(1set)
- 대기 온도가 21-24C입니다
- 0.043m3/sec의 또는 더 유속에 있는 공기
- 직각 날 원형 플레이트 구멍 0.5±0.1mm
- 38±1mm의 지름과 환상관에 위치합니다
- 파라미드와 같은 부문의 근저에 공군 공급 매니폴드는 48 고르게 공간 홀을 가지고 있을 것입니다
비. 부속물
1. 유닛(1set)를 제어하세요
- 보정 유량 제어
- 낮은 버너 점화
- 보정 열 유속 : 보정 열 플럭스미터는 2 수냉각（의） 열 유속 센서가 센터와 각각 모퉁이에 열 유속 비중을 측정하기 위해 공급된다는 것 입니다
2. 컴퓨터 시스템(1set)
- CPU : 펜티엄 4 3.0 기가헤르츠 또는 많습니다
- 세게 부딪치세요 : 512MB 또는 많습니다
- HDD : 80GB 또는 많습니다
- 모니터 : 17 " LCD 또는 많습니다
- 프린터 : 레이저 제트
- 소프트웨어 : 윈도우 XP 또는 많습니다
IV 성능 특성 :
1.높은 온도 유리 관측 창과 스테인레스 강 산화 테스트 챔버 ;
2. 열 방사 소스는 4 글로바 가열 로드이며, 그것이 35KW/M2 열 복사 플럭스를 제공할 수 있습니다.
3. 두 독립적 PID 온도 조절기들은 가열 온도 조절을 위해 사용됩니다.
4. 완전 자동 공기 샘플 추진 장치와 차폐문 장치를 갖춥니다 ;
5. 상위 버너와 움직일 수 있는 낮은 버너를 갖춥니다 ;
6. 회전자 유량계는 상부 및 하부 버너의 가스 유량을 조정하는데 사용될 수 있습니다.
7. 움직일 수 있는 T-타입 보정 버너 장치와 유량 조정기를 갖춥니다 ;
8. 질량 유량 제어기는 자동적으로 열전대열 열 보정에 적용됩니다.
9. 수냉식 열류량계는 소방서 표면의 열 복사 플럭스를 측정하기 위해 냉방 모드를 갖추고 있습니다.
10. 공기 온도 조절 장치는 테스트 챔버에게 일정온도와 유동 공기와를 제공할 수 있습니다.
11. 오리피스 유량계는 핵실험 빈에 들어가는 유동 압을 측정하는데 사용됩니다.
12. 데이터 수집 시스템과 열 방출 표준 시험 소프트웨어를 갖춥니다.
Ｖ. (발언)
1. 보증 : 일년
2. 엔지니어에 의한 설치와 훈련
3. 설명서와 소프트웨어 매뉴얼
4. 유틸리티 : 최종 사용자에 의해 제공됩니다
VI.Installation 요구조건
설치 조건
2.1 실내 설치미술, 760mm*1850mm*850mm 사이즈
2.2 전원 공급기 : 220V60A ;
2.3 가스를 공급하세요 : 메탄, 순도 99% 또는 그이상 ;
2.4 보조 가스 : 일정온도와 일정한 흐름 가스 ;
견본을 설치하는 방법을 보여주는 화상을 검토하기 위해 아래 링크를 클릭하세요
https://youtu.be/FFNmyXmYtJM
샘플 추진기를 설치하는 방법
https://youtu.be/FqhM6OvhjsE
열 발생률이 무엇입니까?
열 발생률 (HRR)는 화재가 에너지를 공개합니다 - 이것이 또한 전력으로 알려지는 비율입니다. HRR는 초당 국제 체계 단위 충분한 한 줄인 와트 (W)의 단위로 측정됩니다
