동적 미끄러짐 방지 작업 검사를 위한 GB/T 3903.6-2017 1500W 신발류 시험 장비

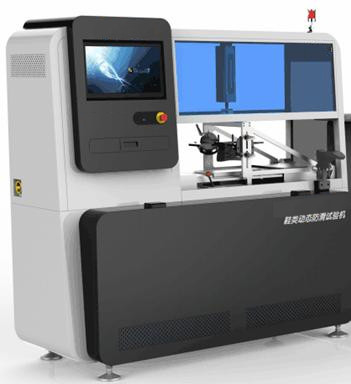

신발류 동적 슬립 방지 테스팅 기계

사용

전체 신발 또는 서대기을 판단하는 동적 미끄럼 방지 작업 검사를 위해 사용됩니다.

표준

GB/T 3903.6-2017,GB/T 28287-2012, EN 13287-2012, ASTM F2913-2011 (ASTM F1677-2005), SATRA TM 144, EN ISO 20345, GB 21148:2020, GB 20265:2019,QB/T 4549:2013,QB/T 4552-2020,QB/T 4553:2013,QB/T 4556:2013,QB/T 5300-2018,QB/T 5301-2018,QB/T 5412-2019,QB/T 5541-2020 ;

원리

다른 미디어 (스테인레스 강판, 세라믹 타일을 통하여 규정 부하를 적용하거나, 상술했습니다). 마찰의 특정한 개수와 속도를 정하세요. 신발의 슬립 저항을 결정하기 위해 서대기의 마찰계수를 측정합니다 ;

테스트 항목 :앞으로 힐 하락

뒤처지는 최전부 하락

전방 평면 하락

상술

1. 수직인 압력 : 0~1000N ;

2. 횡장력 : 0~1000N ;

3. 시험 속도 : (0~0.3±0.03) 조정할 수 있는 초당 미터 ;

4. 가동판의 타격 : 0~200mm ;

5. 고정 접접 시간 : 0~5s ;

6. 마지막인 신발의 장치를 고치는 것 : 0~30;

7. 수직 센서 : 1KN 한 (일본 NTS 디스크 유형) ;

8. 레벨 센서 : 1KN 두 (일본 NTS 디스크 유형) ;

9. 정확도 : ±0.5%;

10. 수직인 압력 제어 정밀도 : ±1%;

11. 수직인 압력 제어 시간 : 가치, 0.2 이하 초에서 설정하기 위한 0 ;

12. 유성 감속기 : 감소율은 1시 15분이고 수술이 저소음입니다 ;

13. 정확성 선형 가이드 레일을 채택하세요 ;

14. 브레이크 위기 : 대만 R&D ;

15. 전송 타이밍 벨트 : 대한민국 삼성 ;

16. 변위 센서 : 일본 라인란트 정확성 0.001 밀리미터 ;

17. 작업표 : (스테인레스 강으로 만들어진) 600*320mm ;

18. 모터 제어 : 일본 파나소닉 750W 서보 모터 ;

19. 여압 시스템 : 일본인 SMC 비례 제어 밸브 제어, 컴퓨터 설정, 자동 가압을 사용하기 ;

20. 견본 랙 : 알루미늄 합금으로 만들었습니다 ;

21. 제어 시스템 + 소프트웨어 : 고속 동기획득 시스템과 스페셜 테스트 소프트웨어는 헹위 회사에 의해 개발했습니다, EN 13287, SATRM 144, ASTM F2913, GB/T3903.6, 기타 등등과 같은 짜맞춘 검사 방법이 직접적으로 불릴 수 있습니다 ;

22. 힘 실린더 : SMC 실린더 ;

23. 보호 소자 : 누실 방지, 압력 과부하 보호, 공기 버퍼 스트로크 리미트 보호. 비상용정지스위치 보호 ;

24. 쐐기각 계측기 : 7'과 5' ;

25. 압축된 공기 : (공기 스프레이 건을) 부수는 것 뒤에 세정 장치로, 최소 6 바 ;

26. 기구는 폴드형 지난 빠른 로딩의 랙을 갖추고 있습니다 ;

(length*width*height 센티미터)를 분류하세요 : 192*81*175;

중량(KG) :300;

설치 조건 :

1. 전원 공급기 : AC 220V 50Hz 1500W ;

2. 환경 : 23±2C, 50%±5% ;

3. 작동 : 착륙 ;

4. 가스 요구사항 : 압축된 공기

패킹 리스트

• Ｌ 1 호스트 ;
• 스프링 슈의 Ｌ 1 쌍은 특별한 폴드형 전체 신발을 위해 (40, 41, 42, 43, 44)를 견디어 냅니다 (전체 신발 또는 유일한 테스트 샘플을 설치하는 것을 위해) ;
• Ｌ 한 폴드형 지난 빠른 로딩의 랙 ;
• Ｌ EN 13287 기계적 보철술 기부 (250 하에 신발 크기 설치를 위한, 4 PC / 세트) ;
• Ｌ 5 도, (신발 각도 세팅을 위한) 7 도 쐐기 상대의 옆쪽으로 부딪는 블록 ;
• Ｌ EN 13287 표준 고무는 1개 차단합니다 (타일과 계기 보정을 위해 사용됩니다) ;
• Ｌ 1 기준 접착제 시험대 (타일과 계기 보정을 위해 사용됩니다) ;
• Ｌ 1 유일한 연마 블록 ;
• Ｌ 연마와 질소 퍼징 장치 (공기 스프레이 건) ;
• Ｌ P400 탄화규소 사포 1 팩 (50장 시트) ;
• Ｌ 2 GB/T 3903.6:2017 표준 유리 플레이트 ;
• EN 13287 표준 세라믹 타일 (회색 벽돌이 SRA 표준 인도 매체인 영국에서 생산되었습니다)의 Ｌ 1 세트 ;
• EN 13287 스테인레스 강 시험강 플레이트 (SRB 기준 인도 매체)의 Ｌ 1 부분 ;
• l3 표준 타일 (영국인 붉은 벽돌, SATRA TM 144, ASTM F2913 인도 매체) ;
• 신발을 위한 베니어판의 설치 각도 블록 동안 ASTM F2913 1 PC (5, 7)인 Ｌ SATRA TM 144 ;
• 알킬황산나트륨 (습식이고 슬리퍼리 로드에 관한 SRA 타일 테스트를 위해 준비되)의 Ｌ 2 병 ;
• 표준 글리세린 수용액의 Ｌ 1 물병, 보통 글리세린 중 2개의 병 (습식이고 슬리퍼리 로드에 관한 SRB 스테인레스 강 판재 시험을 위해 준비되) ;
• 수입된 초아교 (고강도 접착제가 억지로 밀고나갑니다, 접착제가 잡아 찢고 표준 접착제, 신발 바닥창, 하늘 피부, 기타 등등.에 대해 사용된 후 찔리지 않을 것입니다)의 Ｌ 1 명부 ;
• (타일과 스테인레스 강판의 거칠기를 발견하기 위한) Ｌ 1 표면 거칠기 측정기 ;
• Ｌ 한 조용한 공기 압축기 ;
• Ｌ 한 컴퓨터와 한 프린터 ;
