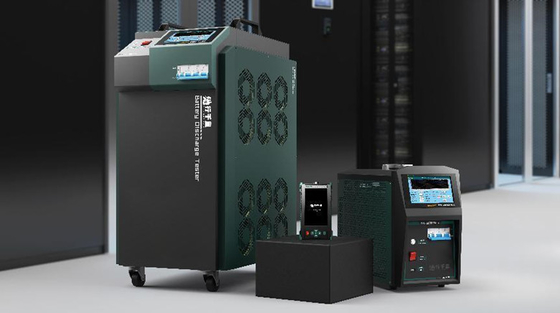

장비를 시험하는 100V/50A-Battery 요금 & 방전 시험기 연구소



연구소 시험 장비에 대한 제품 설명

배터리 충전 / 방전 시험기는 빨리 건전지 팩 조회 축방 실험, 건전지 팩 잔류 용량 시험, 한 단위 검사와 배터리 매일 유지 관리를 해결하기 위한 우리의 회사의 최근에 개발된 고효율 테스트 장치입니다. 악기는 진보적 고발하기 채택하고, 국내외에서 제어 기술을 방출하면서, 그리고 특별히 배출한 배터리 충전, 충전에 따른 주기적 충방전 실험과 납축과 리튬 배터리의 방전 특성을 위해 설계됩니다. 테스터는 실시간으로 방전 공정 동안 배터리 전압, 방전 전류, 방전 내구성, 방전 용량과 다른 매개 변수를 모니터링할 수 있습니다 ; 계기는 배터리시험의 소셜을 실현하기 위해 지적 내장형 운영 체제를 도입하고, 무선 데이터 전송을 지원하며, 그것이 그러므로 건전지 팩의 서비스 수명을 연장하면서, 건전지 팩 유지관리와 관리를 더 쉽게 그리고 더 과학적이게 합니다. 그것은 넓게 통신, 전력, 타워, 배터리 제조사들, 신 에너지 자동차 기업, 철도, 지하철, 석유, 등과 같은 다양한 산업에서 사용될 수 있습니다. 용이한 작동과 안전한 고발하기고 배출하는 것의 이점과 함께, 그것은 DC 시스템 운영과 유지 시험을 위한 이상적 테스트 도구입니다.

연구소 시험 장비의 제품 특징

• 중합 정특성 계수 레지스터 (중합 전기 저항 소자)을 사용하는 제품 배출구는 PTC로 언급했습니다, 장치가 전류 서지가 과전류 (단락 회로와 같이) 자기 보호 기능으로, 또한 큰, 또한 고온일 때 회로에서 보호 역할을 할 수 있습니다, 과전류 저항값이 회로의 부품에 피해를 피하기 위한 해류를 제한하기 위해, 날카롭게 증가합니다. 제거될 때, 피티씨 전기 장치의 온도는 자동적으로 떨어지고, 전체 방출 시험 과정을 더 안전하고 안정적이게 하면서, 결점이 뜨겁게 달아오른 현상과 더 강한 환경 적응 능력을 회피하면서, 높은 안전 요인으로, 저저항 상태로 돌아갑니다.
• 주제어보드는 수입된 스트미크로일렉트로닉스 고성능 무기 CPU를 채택합니다 : 안정적인 성능, 고주파, 방전 공정, 주요 CPU에서 강력한, 듀얼 cpu 과잉 설계가 작전에 책임이 있고 교육, 2차 CPU의 처리가, 긴급 상황이 있을 때, 경보감시와 프로세스 컨트롤에 책임이 있고 주요하고 2차 CPU 것이 2차 CPU가 경보감시와 프로세스 컨트롤에 책임이 있는 반면에, 주요 CPU가 교육 계산과 처리에 책임이 있습니다. 비상시에는, 주요하고 2차 CPU는 동시에 출력을 잠글 것입니다

Fig.1 제어판 프로세서 물리적 그림

• 7 인치 사실인 칼라 터치 스크린 : 1024x800의 결의안과 7 인치 고화질 LCD는 시각적으로 막대 그래프, 테이블, 그래프, 데이터 보고, 도움 문서, 기타 등등을 드러내는데 사용될 수 있습니다. 터치 패널은 특히 동력화차, 전지실과 고주파 충전기에 의해 발생된 전자파 장애와 순간 펄스 간섭에 적합한 강한 대항 간섭 능력과 군 급 다층 복합 필름 저항성 접촉 패널입니다. 메뉴 조작과 페이지 스위칭은 터치 스크린을 통해 직접적으로 실행될 수 있고 전체 동작이 단순하고 명백합니다.
• 그것은 매개 변수 사전 설정 템플릿을 고발하고 방출하는 기능을 가지고 있습니다 : 6개 일반적으로 사용한 테스트 파라메타 템플릿은 짜맞추고 템플렛 데이터가 정전 뒤에 구해질 수 있습니다. 진 후, 매개 변수가 바뀌지 않는 한 당신이 갑자기 나타날 때마다 많은 매개 변수에서 정하는 문제점을 구하면서, 그것은 항상 효과적입니다. 배터리의 다른 유형의 매개변수 설정을 만나세요. 시험은 전원 켬 뒤에 직접적으로 시작될 수 있습니다. 자주 변수를 정할 필요가 없습니다. 정말로 테스트를 단순하고 효율적이게 하면서, 테스트는 원 콜에 의해서 시작됩니다.
• 유닛 감시 묘듈은 LORO wireless+RS485 유선인 전송을 채택합니다 : 2V/4V/6V/12V 네 장치 전압 준위 감시로 적합합니다. 그리고 외부 전력 공급 장치 없이, 내장 전원 공급 장치. 각각 무선 모듈은 각각 모듈이 4/6개별적 전압만을 모니터링하는 전통적 접속 방식 보다 단순한 동시에 12개 배터리를 모니터링할 수 있습니다. 무선이고 유선인 2 통신 모드가 있으며, 그것이 현재 상황 (지폐에 따라 바뀌게될 수 있습니다 : 한 개의 감시 묘듈은 선택적입니다)

• 전문적 PC 터미널 데이터 분석과 관리 프로그램은 설비됩니다 : 그것은 단일 전압 곡선, 전압 커브의 그룹 전체, 전류곡선의 그룹 전체, 단일의 바 그래프, 실시간 데이터 테이블, 상부 컴퓨터 소프트웨어의 암호 보호, 실험적 결론과 다른 기능을 포함하는, 장비에 의해 발생된 시험 자료의 심부 채굴을 수행할 수 있고, 자동적으로 요구와 인쇄에 따라 액셀 / 워드 문서 포맷 리포트를 작성하고 그들을 보관할 수 있습니다.

• 강력하고 편리한 데이터 스토리지와 백업 기능 : 8GB 데이터 기억 장치 스페이스는 안에 구축되며, 그것이 데이터를 고발하고 방출하는 1000개 그룹 이상을 저장할 수 있고, 역사적 데이터를 분석하고 삭제하면서, 보기와 같은 기능을 지원합니다. 16GB USB 플래시 디스크는 기계를 갖추고 있으며, 그것이 그것을 장치의 USB 포트에 삽입한 후 시험 공정 자료를 USB 플래시 디스크로 이송하고, 그리고 나서 상위 컴퓨터 소프트웨어를 통하여 USB 플래시 디스크를 데이터 분석과 데이터 백업 관리를 위한 PC로 데려갈 수 있습니다.

• 역사적 데이터 곡선에 대한 견해 : 데이터 관리 인터페이스의 역사적 데이터 곡선 기능을 통하여, 당신은 차트의 모양으로 짜맞춘 데이터 파일에게 보고 질문할 수 있고 줌인뿐 아니라 오실로그램은 밖에 확대하고 다중 각도로부터 오실로그램을 좌우로 이동시킵니다






• 방전 용량, 방전 내구성, 한 개의 저전압, 그룹 전체의 저전압을 포함하여 다양한 시험 방출 종료 조건은 설정될 수 있습니다. 어떠한 시험 조건도 충족된 후, 축방은 초과 전압과 더불어, 과전류, 과온, 비정상인 데이터 저장, 전압 시험 단말기의 역방향 연결, 자동적으로 중지될 것이고 다른 검사가 경고 표시의 단층을 일으킵니다.

• 지속 기간을 고발한 방전 용량을 포함하여 종료 조건은 설정될 수 있다고 부과하는 다양한 시험은 저전압 상한과 그룹 전체 전압 상한을 선발합니다. 충전은 어떤 엑스페리먼트 조건이 충족될 때 자동적으로 중지될 것입니다.

• 그것은 활성화와 리페어 기능을 가지고 있습니다 : 패키지는 활성 기능을 통하여 음극 경화의 활성 물질을 활성화할 수 있고, 혐의와 축방을 순환시키고, 용량의 하락을 감소시키고 배터리 수명을 향상시킵니다.

• 셀프 측정 기능 : 기구는 전압과 현재 보정 보정 기능을 갖추고 있으며, 그것이 사이트에 측정 결과를 눈금 보정할 수 있습니다. 측정 오차는 측정 정확도를 보증하기 위해 반복해서 눈금 보정되고 보정됩니다. 이 기능은 거기가 장치 판독과 현장 기기 사이에 일관성에 대한 요건이 있을 때 특히 사용에 적합합니다.
• 도구의 한 개의 모니터링 인터페이스는 다중 방식으로 한 개의 전압 데이터를 보는 것 지원합니다 : 한 개의 배터리 전압은 실시간으로 수집되고 2가지 방법에 표시되고 말하자면, 평가와 분석의 편의를 위해, 그리고 직관적으로 배터리 전압 상태를 드러내는 편익을 위해, / 테이블을 히스토그램으로 작성합니다.

연구소 시험 장비의 에치니컬 매개 변수

에치니컬은 매개변수화합니다
제품 모델	110V 전지 시스템
방전 전압	80-132V
충전 전압	95-150V
방전 전류	0-50A
충전 전류	0-40A
기구 기능적 특성
표시 기능	7 인치 LCD 터치 스크린, 결의안 1024x800
전압측정 정밀도	±0.5%FS+0.1V
전류 측정기 정확도	±1%FS+0.1A 최대 :100A
단일 전압 디스플레이 정확도	0.01V
(선택적인) 무선 순찰대 기능	2V/6V/12V 모노머 전압 모니터링으로 적합합니다. 각각 무선 감시 모듈은 동시에 12 모노머를 모니터링할 수 있습니다
청구하는 디스플레이 정확도와 방전 전류	0.1A
데이터 저장 용량	다음에 구축됩니다 8Gbit 플래시 ; 외부 16G 저장
데이터 통신	RS485*3 ;USB*1
작동 모드	정전압 / 정전류 / 정전력, 가능한 대비 / 종속 제어
보호 성능 (LCD reminder+buzzer 알람)
호스트 방지 기능	중단 보호는 온도 위에서, 해류 위에서 그리고 제어전류에서 일으켰습니다
역방향 연결 방지 기능	극성 접속을 위한 음향적이고 광학 알람 프롬프트
비정상이 보호	전원 라인과 주케이블의 정전
과열보호	탐침을 느끼는 온도에 구축되어 온도가 75 Ｃ를 초과할 때, 장치는 배출하는 것을 자동적으로 멈출 것입니다
비상 정지 보호	비상 정지 보호를 위한 외부 기중 차단기 회로 차단기
작업 환경
방열 방식	강제 공기 냉각
온도	작동 온도 범위 : - 5~50 Ｃ 저장 온도 : - 40~70 Ｃ
습도	상대 습도 :0~90%(40±2C)
높이	평가된 altitude≤4000 米
일한 전력 공급
전압	단상 3선식 : 220V AC(-20%~+30%),Frequency :45~65Hz ;
고-내전압시험	입력 케이스 : 2200Vdc 1 분
	입출력 : 2200Vdc 1 분
	출력 케이스 : 700Vdc 1 분
안전성	EN610950
기구 차원
호스트 사이즈(MM)	483*230*400
중량	22KG
케이블 배선	케이블 퀵콘넥터 (검은 마이너스 외에 빨강)이 분류합니다 : 경향 밀리미터 2* 3m, 1 긍정적과 부정적인 1
