| 회전 모드: | 시계 방향 회전, 스테퍼 모터 정밀 포지셔닝 | 전원 공급 장치: | AC220V / 50Hz |
|---|---|---|---|
| 테스트 자료의 수: | 여섯 역 | 테스트 속도: | 버튼 스위치: 5 ~ 60회 |
| 테스트 횟수: | 1 ~ 999999회 설정 가능 | 켜기 시간: | 0 ~ 999.9초(분) 조절 가능 |
| 연결 해제 시간: | 0 ~ 999.9초(분) 조절 가능 | 회전 속도: | 5° ~ 360° / S 설정 가능 |
| 회전 각도: | 5° ~ 7200° 설정 가능 | 기어의 수: | 1 ~ 10 기어 설정 가능 |
| 하이 라이트: | 鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆,AC220V Toys Testing Equipment,Switch Endurance Toy Testing Machine |
||

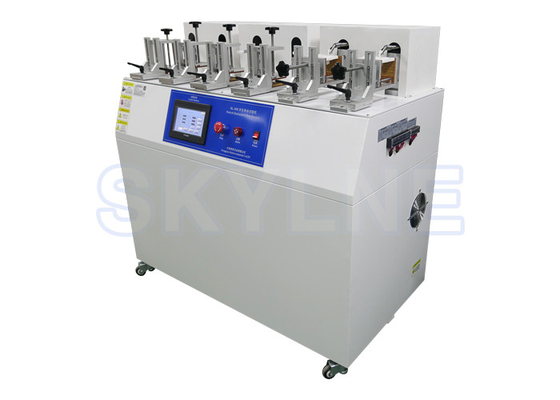

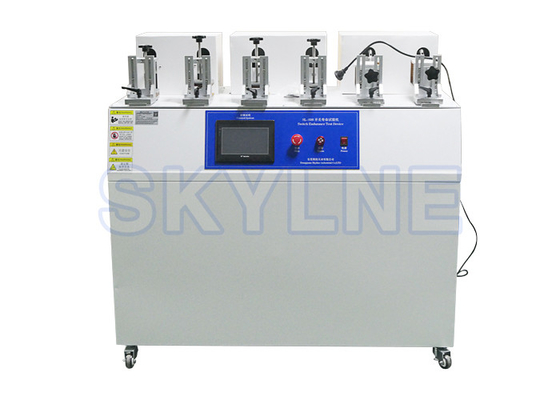

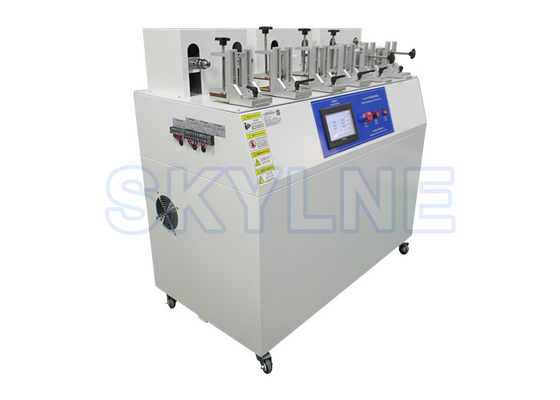

저렴한 가격의 고품질 6 스테이션 스위치 내구성 테스터
이 테스터는 GB2099.1, GB17465.1, GB15092.1의 해당 규정에 따라 설계되었으며 가정용 및 유사 용도의 스위치 제품 수명 테스트 장비를 테스트하는 데 사용됩니다.
그리고 로드 박스에 연결하여 플러그와 소켓, 커플러 및 기기 스위치의 전기적 수명을 테스트합니다.
전기용품 및 가전제품 제조업자의 품질검사부서의 품질관리 및 품질검사를 위한 설비시험이 필요하다.
스위치 및 플러그 소켓 수명 시험기는 실린더를 채택하여 전원을 공급하고 플러그 고정 장치로 슬라이드 어셈블리를 구동하여 왕복 선형 운동을 하여 스위치 온/오프 동작을 완료합니다.작동 빈도와 켜짐/꺼짐 시간은 PLC(프로그래머블 컨트롤러)와 터치 스크린에 의해 제어되므로 조작이 쉽고 안정적으로 제어할 수 있습니다.
1. 테스트 자료의 수: 1개 또는 2개의 스테이션 로터리 스위치 테스트, 3개 또는 4개의 스테이션 로커 스위치 테스트 및 5개 또는 6개의 스테이션 푸시 버튼 스위치 테스트를 포함하여 6개의 스테이션.
2. 시험 속도: 단추 스위치: 조정가능한 5~60배/분;로터리 스위치 1~10회/분 조정 가능(참고: 왕복 사이클의 경우 한 번).
3. 테스트 횟수 : 1 ~ 999999회 설정 가능.
4. 켜짐 시간: 0 ~ 999.9초(분) 조절 가능.
5. 단선 시간: 0 ~ 999.9초(분) 조정 가능;
6. 회전속도 : 5° ~ 360° / S 설정 가능
7. 회전각도 : 5° ~ 7200° 설정 가능
8. 단수 : 1단 ~ 10단까지 설정 가능
9. 회전 모드: 시계 방향 회전, 스테퍼 모터 정밀 포지셔닝
10. 전원 공급 장치: AC220V / 50Hz.
11.사용 환경: 온도 0 ~ 40℃, 상대 습도 ≤ 85%, 격렬한 흔들림, 충격, 진동이 없고 부식되지 않는 공기가 있는 장소.
제어 시스템은 터치 스크린을 사용합니다.기능을 선택하고 매개변수를 설정할 때 화면의 지침에 따라 손가락으로 해당 기능 옵션의 버튼을 누르기만 하면 됩니다. 화면 필름이 손상되지 않도록 세게 누르지 마십시오.
스테이션 1: 스테이션 1 테스트 인터페이스로 들어갑니다.
다른 워크스테이션은 하나의 워크스테이션과 동일
1.화면 열기
그림 1.
2. 로터리 스위치 테스트(스테이션 1 또는 스테이션 2.)
그림 2
(1) .테스트 횟수: 각 스테이션이 테스트된 실제 횟수를 표시하고 빨간색 상자는 설정 횟수입니다.
(2) .기어 시간 간격: 설정 기어 0-99.9S의 시간 간격을 설정할 수 있습니다.
(삼) .테스트 각도: 5° ~ 360° 설정 가능
(4) .기어 설정: 샘플 기어 수 설정
(5) .테스트 속도: 5° ~ 360° / S 설정 가능
(6) .작동 상태: 테스트 시 깜박임, 중지 시 깜박임 없음.
(7) .식별 옵션: 예 제품이 긴 패스 또는 긴 중단 오류를 생성할 때 알람이 발생합니다.아니오 샘플의 양호를 감지하지 않고 테스트 횟수에 도달하면 중지합니다.
(8) .Start: 눌렀을 때 각 스위치를 시작합니다.
(9) .중지: 누르면 비트 스위치 테스트가 중지됩니다.
(10) .지우기: 비트 스위치의 테스트 횟수를 지웁니다.
(11) .알람 해제: 알람이 발생하면 이 버튼을 눌러 알람을 중지합니다.
(12) .오리진 확인: 샘플 오리진을 수동으로 조정한 후 오리진 확인을 눌러 시작하고 오리진을 확인하지 않고 샘플 스위치를 보호하기 위해 시작할 수 없습니다.
삼.로커 스위치 및 푸시 버튼 스위치 테스트(스테이션 3-6)
그림 3
(1) 테스트 횟수: 각 스테이션에서 실제 테스트 횟수를 표시하며 빨간색 상자는 설정된 번호입니다.
(2) 켜짐 시간: 테스트 중 각 스테이션의 켜짐 시간을 설정/표시합니다.
(3) 스트로크 설정: 드로우바의 스트로크 설정: 0-50MM 설정 가능
(4) 단선 시간: 시험 중 각 스테이션의 단선 시간을 설정/표시합니다.
(5) 속도 설정: 0-100MM/S 설정 가능
(6) 작동 상태: 테스트 시 깜박임, 정지 시 깜박임 없음
(7) 식별 옵션: 예 제품이 긴 통과 또는 긴 중단 오류를 생성할 때 알람이 발생합니다.아니오 샘플의 양호 또는 불량을 감지하지 않고 테스트 횟수에 도달하면 중지합니다.
(8) 시작: 눌렀을 때 각 스위치를 시작합니다.
(9) 중지: 누르면 비트 스위치 테스트가 중지됩니다.
(10) 지우기: 비트 스위치의 테스트 데이터를 지웁니다.
(11) 알람 해제: 알람이 발생했을 때 이 버튼을 누르면 알람이 해제됩니다.
1. 로터리 스위치 설치.
시편 설치: 먼저 로터리 스위치를 설치하여 초기 위치로 회전한 다음 오른쪽 고정 장치에 로터리 스위치를 고정한 다음 특수 손잡이로 척에 로터리 헤드를 고정합니다(아래 그림 참조).
2. 로커/키 스위치 설치.
로커/키 스위치를 고정 장치에 단단히 장착하고 위, 아래, 왼쪽 및 오른쪽 위치를 조정합니다.
(1) 시편을 설치하고 위치를 조정하고 피시험 스위치가 정상적으로 켜지고 꺼질 수 있도록 손으로 가리킨다.
(2) 테스트 요구 사항에 따라 모든 테스트 매개변수를 설정합니다.
(3) 샘플의 양호를 감지하지 않고 테스트하고 식별 없음을 선택하고 설정 횟수에 도달하면 중지합니다.
(4) 테스트 중에 샘플의 양호 또는 불량을 감지하고 샘플을 부하 단자에 놓고 식별을 선택합니다.
(5) "시작" 키를 누르면 테스트가 시작되고 "정지" 키를 누르면 테스트가 중지됩니다.테스트가 미리 정해진 횟수에 도달하면 테스트가 자동으로 중지되고 "0"을 눌러 테스트 데이터를 0으로 만듭니다.
(6) 테스트가 끝나면 전원을 끕니다.
스위치 및 부하 배선
1. 기기를 자주 청소해야 합니다.
2. 작업시 가동부의 움직임을 인위적으로 차단하지 마십시오.
쉘은 접지되어야 합니다.
1. 기기를 자주 청소해야 합니다.
2. 작업시 가동부의 움직임을 인위적으로 차단하지 마십시오.
쉘은 접지되어야 합니다.
