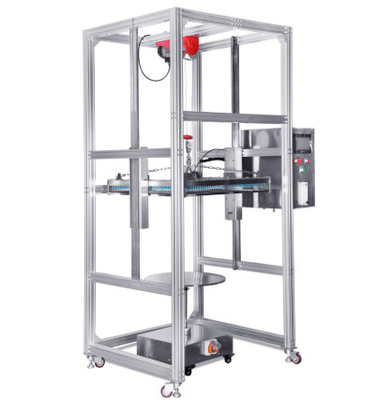

IPX1, X2 테스트 장비용 수직 드립 테스터

설명

이 장비는 모의 낙하 기상 조건에서 전자 및 전기 제품, 램프, 캐비닛, 전기 부품, 자동차, 오토바이 및 부품의 물리적 및 기타 관련 특성을 테스트하는 데 주로 사용됩니다.테스트 후 제품의 성능이 검증을 통해 요구 사항을 충족하는지 판단하여 제품의 설계, 개선, 검증 및 배송 검사를 용이하게 합니다.

기준

IEC60529:1989 +A1:1999 +A2:2013 ,GB4208-2017-14.2.1,14.2.2 항목, GB7000.1- 9.2.3 항목 요구 사항.

씨특징씨에스

1. IPX1, IPX2의 방수등급 시험에 해당한다.

2. 기둥 구조, 장비의 안정적인 작동;본체를 통째로 포장할 수 있어 운송이 편리하고 현장 설치 시간을 절약할 수 있습니다.
3. 장비 프레임은 고품질 알루미늄 합금으로 만들어졌으며 샘플 턴테이블은 SUS304 # 스테인리스 강판으로 만들어져 오랫동안 사용해도 녹이 슬지 않습니다.

4. 빗방울 판: 튼튼한 높은 녹 증거 스테인리스로 만드는 진공 디자인.

5. 빗방울 판 들기: 고품질 전기 호이스트를 사용하여 부드럽게 들어올릴 수 있는 빗방울 판을 제어합니다.

6. 분사구 접촉 위치는 빨리 바늘을 대체할 수 있는 금관 악기 가늘게 한 디자인입니다;테스트 작업자의 머리가 실수로 테스트 바늘에 닿는 것을 효과적으로 방지하기 위해 바늘 아래에 스테인리스 스틸 메쉬 보호 커버가 설치되어 있습니다.

7. 드립 흐름: 유량계에는 수동으로 정확하게 조정할 수 있는 조절 밸브가 장착되어 있습니다.

8. 빗물받이 패널은 자동으로 올리고 내릴 수 있으며 노즐은 테스트 대상의 가장 높은 지점에서 200mm가 되면 자동으로 멈춥니다(광전 스위치에 의해 감지됨).

9. 압축 공기 건조 기능이 있습니다.테스트가 완료된 후 드립 박스의 과도한 물을 제거하여 오랜 시간 담금 및 스케일링으로 인해 핀홀이 막히는 것을 방지할 수 있습니다.

10. 샘플 스테이지는 스테핑 모터를 사용하며 회전 속도와 표준 각도는 터치 스크린에서 정확하게 설정할 수 있습니다.IPX1 표준은 1r/min의 속도를 요구합니다.IPX2 각도 테스트 요구 사항을 자동으로 완료할 수 있습니다. 4개 위치에서 각각 2.5분 동안 비가 내립니다.

11. 턴테이블에는 샘플 전원 소켓(AC220,10A)이 장착되어 있습니다.샘플 전원의 전원 켜기 및 전원 끄기 시간은 전원 끄기(0-999분) - 전원 켜기(0-999분) - 전원 끄기(0-999분) 프로그램을 통해 제어할 수 있습니다. 테스트 중에 샘플의 전원을 끕니다.

12. 핵심 제어 구성 요소는 7인치 터치 스크린 + Panasonic PLC입니다.전기 부품은 LS 및 Omron과 같은 수입 브랜드입니다.배선 공정은 국가 표준 요구 사항을 충족해야 하고 전기 보드의 레이아웃은 합리적이어야 하며 배선은 견고해야 하며 표시가 명확해야 합니다.

13. 장비 베이스에는 4개의 이동식 밴드 브레이크 캐스터가 장착되어 있어 이동 및 고정이 편리합니다.

참조 사진:

테스트 인증서
