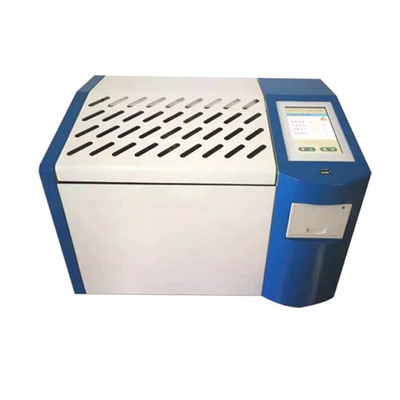

IEC 60247 절연오일 유전 손실과 저항률 테스터

도입 절연오일 유전 손실과 저항률 테스터

절연오일 유전 손실과 저항률 테스터는 상대적 전기 용량, 유전 손실 요인의 GB/T5654-2007/IEC 60247 측정과 유동적 절연재의 DC 저항률에 따라 설계되고 제조됩니다. 유전 손율의 측정과 절연유와 다른 유동적 절연 매체의 DC 저항률을 위해 사용됩니다. 필요한 모든 것이 갖추어진 구조. 유전 손실 오일 컵, 온도 조절기, 온도 센서, 유전성 손실량 시험 다리, 교류시험 전원 공급기, 표준 컨덴서, 고저항체 미터, DC 고전압 원천, 등과 같은 주성분의 내부 통합. 악기는 컬러 큰 화면 LCD, 가득 찬 중국 메뉴를 갖추는 모든 디지털 기술, 모두 지적 자동 측정을 채택합니다, 각각 단계가 중국 프롬프트를 가지고 있습니다, 테스트 결과가 자동적으로 저장되고 출력될 수 있습니다, 운영자가 직업 교육을 필요로 하지 않고 사용하도록 숙련될 수 있습니다.

특성

(1) 오일 컵은 2 밀리미터의 인터폴 간격으로, 국가 표준 GB/T5654-20077/IEC 60247에 따른 3 전극 구조를 채택하며, 그것이 표유 용량과 설사 유출의 영향력을 유전 손실 테스트 결과에서 제거할 수 있습니다.
(2) 기구는 중파 유도 가열과 PID 온도 조절 알고리즘을 채택합니다. 가열 방법은 오일 컵과 히팅 몸체, 균일한 히팅, 고속과 편리한 제어 사이에 비접촉이라는 유리한 입장에 있어서, 온도가 엄밀하게 설정 온도 오차 범위 이내에 제어됩니다.
(3) 내부 표준 컨덴서는 SF6 가스 봉입 3 전극 축전기입니다, 축전기의 유전 손실과 능력이 에워싼 온습도에 의해 영향을 받지 않아서, 기구의 정확도가 여전히 긴 사용시간 뒤에 보증됩니다.
(4) 발전기가 전기를 발생시킬지라도, 효과적으로 유전성 실험의 정확도에 유틸리티 전압과 주파수 파동의 영향력을 회피하면서, 교류시험 전원 공급기는 AC-DC-AC 컨버전 방법을 채택합니다, 도구가 또한 바르게 작동할 수 있습니다.
(5) 완벽 보호 기능. 언제 초과 전압, 과전류, 하이-볼타게 단락 회로, 기구가 있는지 빨리 고전압을 자르고 경고 메시지를 발표할 수 있습니다. 온도 센서가 실패하거나, 연결되지 않을 때, 경고 메시지는 발표됩니다.
매체 주파수 유도 가열 퍼니스에서 온도 제한 중계기가 있습니다. 기온이 120 도를 초과할 때, 중계기는 공개되고 난방이 멈춥니다.
(6) 테스트 파라메타의 쉬운 세팅. 온도 설정 범위 0~120C, AC 전압 설정 범위
500 ~ 2200V, 300 ~ 500V의 직류전압 설정 범위.
(7) 백라이트, 클리어 디스플레이로, 큰 화면 LCD 디스플레이의 사용. 우호적 인간-기계 인터페이스가 단지 중국 메뉴 프람프트, 명령 명령을 따릅니다, 기구가 자동적으로 테스트를 수행할 수 있습니다. 그리고 자동적으로 테스트 결과를 저장하고 출력하세요.
(8) 실시간 클록, 검사 날짜 시간은 구해지고, 드러내지고 테스트 결과로 출력됩니다.
(9) 비어 있는 전극 컵 보정 기능. 세정을 판단하기 위한 비어 있는 전극 월드컵과 비어 있는 전극 월드컵의 어셈블리 조건의 전기 용량과 유전 손율을 측정하세요. 보정 데이터는 상대적 전기 용량과 DC 저항률의 정확한 계산을 용이하게 하기 위해 자동적으로 구해집니다.

기술적인 매개 변수
