| 원래 장소: | 중국 |
| 브랜드 이름: | SKYLINE |
| 인증: | CE , Calibration Certificate |
| 모델 번호: | SL-SF601A |
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | negotiated |
| 포장 세부 사항: | 합판 케이스 |
| 지불 조건: | L/C, D/P, T/T, 웨스턴 유니온, MoneyGram |
| 공급 능력: | 10개/월 |
| 전원 전압: | AC 220V±10% | 작업 조건: | 15℃∽40℃ 상대습도 |
|---|---|---|---|
| AC 고전압 출력: | 400V ∽ 2200V±2% 매 100V 50VA | DC 고전압 출력: | 200V ∽ 600V ±2% 매 50V |
| 온도 제어 유도로 최대 전력: | 500W | 온도 조종 범위: | <100℃ |
| 온도 제어 오류: | ±0.5℃ | 온도 측정 해상도: | 0.1℃ |
| 온도 조절 시간: | 상온~90℃ 20분 이내 | 측정 범위: | tgδ 유전 손실: 제한 없음 C x 정전용량: 15PF-300PF Rx 저항률: 10M-20T |
| 치수: | 450(세로)×310(세로)×360(높이) | 무게: | 18kg |
| 해결: | △ tgδ 유전 손실:0.001% △ Cx 캐패시턴스:0.01pF △ Rx 비저항:0.01 | 정확성: | △ tgδ 유전 손실:±(판독*0.5%+0.020%) △Cx 캐패시턴스:±(판독*0.5%+0.5PF) △Rx 비저항:±판독*10% |
| 하이 라이트: | 오일 분석 실험 장비,오일 분석 장비 |
||

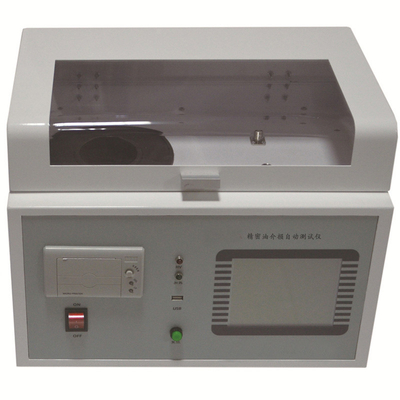

소개절연유 유전 손실 및 비저항 시험기
절연유 유전 손실 전도도 시험기는 절연유 및 기타 액체 절연 매체 유전 손실 각도 및 고정밀 기기의 통합 구조의 체적 저항률 테스트에 사용됩니다.GB/T 5654-2007 국가 표준 및 DL/T421 전원 표준을 완벽하게 준수합니다.
DL/T421 전원 표준;유전 손실 오일 컵, 온도 컨트롤러, 온도 센서, 유전 손실 테스트 브리지, AC 테스트 전원 공급 장치, 표준 커패시터, 고 저항 테스터 등의 내부 통합
테스트 전원 공급 장치, 표준 커패시터, 고 저항 미터, DC 고전압 소스 및 기타 주요 구성 요소.가열 부분은 최첨단 고주파 유도 가열 방식을 채택합니다.
가열 부분은 오일 컵과 가열 본체 사이의 비접촉, 균일한 가열, 빠른 속도 및 편리한 제어의 장점이 있는 가장 진보된 고주파 유도 가열 방식을 채택합니다.
편리하고 다른 이점.AC 테스트 전원 공급 장치는 AC-DC-AC 변환 방법을 채택하여 유전체의 유틸리티 전압 및 주파수 변동을 효과적으로 방지합니다.
발전기가 전기를 생성하더라도 기기는 올바르게 작동할 수 있습니다.내부 표준 커패시터는 SF6입니다.
Gas-filled three-pole capacitor, capacitor의 유전 손실 및 정전 용량은 주변 온도 및 습도의 영향을 받지 않으므로 장기간 사용 후에도 계측기의 정확도 일관성을 보장합니다.
이렇게 하면 장기간 사용 후에도 기기의 정확도가 일관되게 유지됩니다.
이 기기는 터치 스크린 디스플레이가 있는 대형 화면(320 × 240)과 내부 디지털 기술, 모든 지능형 자동 측정 및 여러 측정 모드를 갖추고 있습니다.
(320 × 240) 터치 스크린 디스플레이, 전체 중국어 메뉴, 각 단계에는 중국어 프롬프트가 있으며 테스트 결과를 인쇄할 수 있습니다.
운영자는 능숙하게 사용하기 위해 전문 교육이 필요하지 않습니다.
(1) 오일 컵은 국가 표준 GB/T5654-20077/IEC 60247에 부합하는 3전극 구조를 채택하고 극간 간격은 2mm로 유전 손실에 대한 부유 용량 및 설사 누설의 영향을 제거할 수 있습니다. 시험 결과.
(2) 계기는 중간 주파수 유도 가열 및 PID 온도 제어 알고리즘을 채택합니다.가열 방식은 오일 컵과 가열 본체 사이의 비접촉, 균일한 가열, 빠른 속도 및 편리한 제어의 장점을 가지고 있어 미리 설정된 온도 오차 범위 내에서 온도를 엄격하게 제어합니다.
(3) 내부 표준 커패시터는 SF6 가스 충전 3전극 커패시터이며 커패시터의 유전 손실 및 용량은 주변 온도 및 습도의 영향을 받지 않으므로 장시간 사용 후에도 기기의 정확도가 보장됩니다.
(4) AC 테스트 전원 공급 장치는 AC-DC-AC 변환 방법을 채택하여 발전기가 전기를 생성하더라도 유틸리티 전압 및 주파수 변동이 유전체 테스트의 정확도에 미치는 영향을 효과적으로 피하고 기기도 올바르게 작동할 수 있습니다.
(5) 완벽한 보호 기능.과전압, 과전류, 고전압 단락이 있을 때 계측기는 고전압을 신속하게 차단하고 경고 메시지를 발행할 수 있습니다.온도 센서에 오류가 있거나 연결되지 않은 경우 경고 메시지가 표시됩니다.
중주파 유도 가열로에는 온도 제한 릴레이가 있습니다.온도가 120도를 초과하면 릴레이가 해제되고 가열이 중지됩니다.
(6) 테스트 매개변수의 쉬운 설정.온도 설정 범위 0~120℃, AC 전압 설정 범위
500 ~ 2200V, DC 전압 설정 범위는 300 ~ 500V입니다.
(7) 백라이트가있는 대형 스크린 LCD 디스플레이 사용, 선명한 디스플레이.친숙한 인간-기계 인터페이스, 중국어 메뉴 프롬프트, 입력 명령을 따르기만 하면 장비가 자동으로 테스트를 수행할 수 있습니다.테스트 결과를 자동으로 저장하고 인쇄합니다.
(8) 실시간 시계, 테스트 날짜 및 시간을 테스트 결과와 함께 저장, 표시 및 인쇄할 수 있습니다.
(9) 빈 전극 컵 보정 기능.빈 전극 컵의 전기 용량과 유전 손실 계수를 측정하여 빈 전극 컵의 청소 및 조립 상태를 판단합니다.보정 데이터는 자동으로 저장되어 상대 정전 용량 및 DC 비저항을 정확하게 계산할 수 있습니다.
| 전원 | AC 220V±10% |
| 작업 조건 | 15℃∽40℃ 상대습도<80% |
| AC 고전압 출력 | 400V ∽ 2200V100V 50VA마다 ±2% |
| DC 고전압 출력 | 200V ∽ 600V ±2% 매 50V |
| 온도 제어 유도로 최대 전력 | 500W |
| 온도 조종 범위 | <100℃ |
| 온도 제어 오류 | ±0.5℃ |
| 온도 측정 해상도 | 0.1℃ |
| 온도 조절 시간 | 상온~90℃ 20분 이내 |
| 측정 범위 | tgδ 유전 손실: 제한 없음 C x 커패시턴스:15PF-300PF Rx 비저항:10M-20T |
| 해결 | △ tgδ 유전 손실:0.001% △ Cx 커패시턴스:0.01pF △ Rx 비저항:0.01 |
| 정확성 | △ tgδ 유전 손실:±(판독*0.5%+0.020%) |
| 상대 유전율 εr | Cx에 따라 자동으로 계산되며 정확도는 Cx와 동일 |
| 체적 저항률 ρ | Rx와 동일한 정확도로 Rx에 따라 자동으로 계산됨 |
| 치수 | 450(세로)×310(세로)×360(높이) |
| 무게 | 18kg |

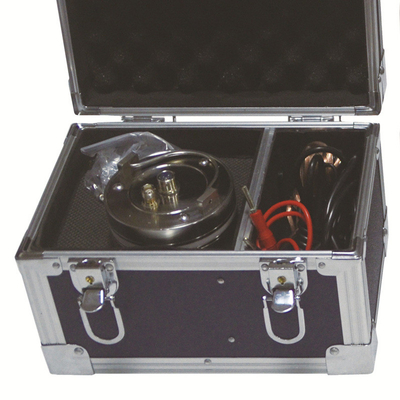

(1) 고압과 저압 사이의 거리 2mm
(2) 빈 컵 전기 용량 60±2PF
(3) 최대 시험 전압 산업 주파수 2000V
(4) 빈 컵 유전 손실 tgδ<1×10-4
(5) 액체 용량 약 40ml
(6) 전극 재질 스테인레스 스틸
(7) 부피 70mm(D)×120mm(H)
