원래 장소: | 중국 |
브랜드 이름: | Skyline |
모델 번호: | SL-U300-1 |
최소 주문 수량: | 1 |
---|---|
가격: | $3000-6000 |
포장 세부 사항: | 합판 상자 |
배달 시간: | 15 근무일 |
지불 조건: | 전신환, L/C (신용장), 인수 인도, D/P (지급도 조건) |
공급 능력: | 달 당 20개 세트 |
x 축: | 100 밀리미터 | Y축: | 100 밀리미터 |
---|---|---|---|
확대: | 10배, 20배, 50배, 100배 | 힘: | 10/220V(AC).50/60Hz,400W |
측정 정확도: | (3+L/200)음 | ||
하이 라이트: | 100mm x 축 광 장비,x축 및 y축 광학 장비 |

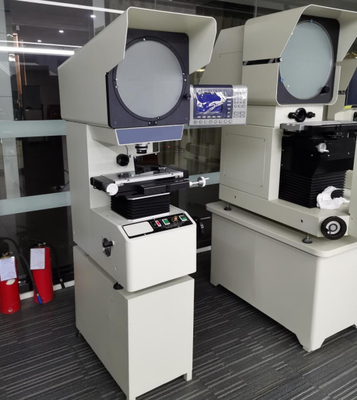

응용 프로그램 및 시험 목적
이 제품의 광학 시스템의 품질은 우수하며, 객체 렌즈의 이미지는 명확하고 확대도 정확합니다.윤곽 측정 오류가 0보다 작습니다..08%; 좌표 측정 표시 오류는 (3+L/200) μM에 도달 할 수 있습니다. 그것은 데이터 출력 및 샘플링에 매우 편리한 특수 마이크로 프린터와 발 스위치를 갖추고 있습니다.작업 조각의 이미지는 완전 정직 이미지 또는 뒤집은 이미지가 될 수 있습니다이 프로젝터의 Z축 리프트는 가이드 레일 전송 방식을 채택하여 몸체의 안정성과 내구성을 향상시킵니다. 프로젝터는 명확한 이미지와 정확한 확대 기능을 가지고 있습니다.
장점
유사한 제품과 비교하여, 우리 회사가 생산 한 측정 프로젝터는 다음과 같은 특성을 가지고 있습니다:
1이 도구는 다양한 복잡한 작업 조각의 윤곽과 표면 모양을 효율적으로 감지 할 수 있습니다. 예를 들어: 템플릿, 스탬핑 부품, 캠, 나사 회전, gigi,금속, 금속, 금속, 금속, 금속, 금속, 금속, 칼 및 부품, 그리고 터미널, 시계, 그리고 철강 돌 등
2그것은 더 넓은 응용 분야를 가지고 있습니다. 그것은 기계, 곰팡이, 미터, 전자, 가벼운 산업 및 다른 산업에 널리 사용됩니다.그것은 측정실과 생산 작업실에 필수적인 측정 확인 장비입니다..
3측정 정확도: (3+L/200) μm
4X 및 Y 좌표의 디지털 디스플레이 해상도: 0.0005mm
5데이터 처리 시스템: DP100 다기능 데이터 처리 시스템, 중국어 전체 디스플레이는 멀티 포인트 샘플링, 좌표 회전, 포인트, 라인, 거리를 할 수 있습니다.각도 감지 RS-232 데이터 출력, 측정 그래픽을 표시할 수 있습니다.
6그것은 45 ° 각 터빈과 소용돌이 막대기를 채택합니다.
기술 매개 변수
150*50mm, 200*100mm, 300*150mm를 선택할 수 있습니다
모델 | SL-U300-1 | ||||
작업 테이블 | X축 이동 (mm) | 200 | |||
Y축 이동 (mm) | 100 | ||||
금속 테이블 크기 (mm) | 350×170 | ||||
유리 테이블 크기 (mm) | 246 × 120 | ||||
Z축 이동 (mm) | 100 (중심) | ||||
M측정 정확성 | (3+L/200)um | ||||
그레이팅 리너 해상도 | 0.0005mm | ||||
프로젝션 화면 |
화면 크기 (mm): Φ300mm 일본식 사진 리토그래피 기술을 도입하고, 쌀 단어 라인을 새겨 넣습니다. |
||||
회전 범위: 0~360° | |||||
회전 각도 표시 해상도: 1~0.01° 일본 로터리 인코더를 채택 |
|||||
목표 렌즈
|
확대 |
10X (필수) |
20X (선택) |
50X (선택) |
100X (선택) |
객체 시선 (mm) | Φ30 | Φ15 | Φ6 | Φ3 | |
작업 거리 (mm) | 77.7 | 44.3 | 38.4 | 25.3 | |
데이터 처리 시스템 | 다기능 데이터 처리 시스템, 점, 선, 각을 측정할 수 있습니다. | ||||
조명 |
24V/150w 할로겐 램프 전송 및 반사 조명은 Osram, 독일에서 수입 된 24V, 150W 할로겐 램프를 채택합니다. |
||||
추운 | 강제 공기 냉각 (3 축 팬) | ||||
기계 크기 | 788*524*1152mm | ||||
힘 | 110/220V (AC).50/60Hz,400W |
