| 브랜드 이름: | Skyline |
| 모델 번호: | SL-T |
| 모크: | 1 |
| 지불 조건: | L/C, T/T |
| 공급 능력: | 달 당 15개 세트 |
가구 범용 테스터/ EN 1728, EN 12520 의자 테스트 기계/ 다기능 테스트 기계/
제품 소개

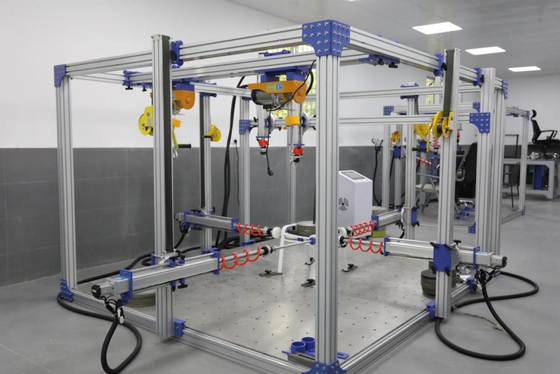

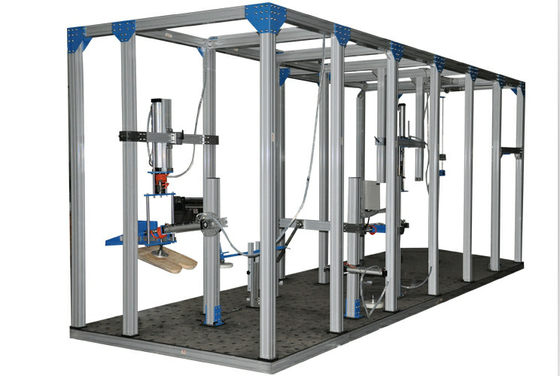

이 기계는 테이블, 책상 및 기타 가구의 정적 하중 테스트 및 내구성 테스트에 사용됩니다. 각 공압 장치는 함께 또는 독립적으로 작동할 수 있으며 다양한 테스트 요구 사항을 충족하도록 조정할 수 있습니다.
테스트 표준
EN 1728, EN 12520
기술 매개변수
| 기본 테스트 프레임 | 3x3x2m, 80x80mm 알루미늄 재질로 제작 |
| 하중 공압 실린더 | 좌석 하중: 200kg; 등받이 하중: 100kg; 팔걸이: 100kg; 다리: 100kg |
| 힘 센서 | 고정밀 브랜드 센서 7세트 |
| 제어 방법 | PLC 및 LCD 터치 스크린 |
| 카운터 | 0~999999 (조절 가능) |
| 힘 조절 |
센서와 함께 정밀 압력 밸브 장비로 표시 |
| 공기 공급 | 7kgf/cm^2 |
| 전원 공급 장치 | 1∮ AC 220V 50Hz 5A |
표준 액세서리:
| 용량 | 200kg (수입 센서) |
| 컨트롤러 및 인터페이스 | 프로그래밍 가능 로직 컨트롤러 + 터치 스크린 인터페이스 |
|
액세서리 |
의자 팔걸이 고정구 x 4개 내구성 테스트용 2개; 강도 테스트용 2개 |
|
좌석 하중 패드 x 1개 의자 좌석 정적 하중 및 내구성 테스트용 |
|
|
작은 좌석 하중 패드 x 2개 의자 앞 가장자리 정적 하중 및 내구성 테스트용 |
|
|
등받이 하중 패드 x 1개 의자 등받이 정적 하중 및 내구성 테스트용 |
|
|
다리 하중 패드 x 1개 균형 하중을 위한 수평 실린더용 |
|
|
충격기 x 1개 의자 좌석 충격 테스트용 |
|
|
표준 폼 x 1개 의자 좌석 충격 테스트용 |
|
|
충격 망치 x 1개 의자 등받이 및 팔걸이 충격 테스트용; |
|
| 공기압 | 7 bar |
|
1. 모든 하중, 사이클 속도, 속도는 컨트롤러로 조절할 수 있습니다. 2. 테스트 결과는 Word로 출력할 수 있습니다. 3. 액추에이터는 수직 및 수평 정적 테스트를 수행하기 위해 쉽게 조절할 수 있습니다. |
|
항목 좌석, 등받이, 팔걸이 강도 및 테스트 세트 팔걸이 EN BS EN 1728 & EN12520 번호. 이미지 사진
| 1 | 좌석 표면 하중 블록 | 2 |
| 좌석 등받이 하중 패드 (사각형) | 3 |
|
| 작은 좌석 표면 하중 패드 (200MM) | 4 | |
| 범용 하중 패드 | 5 | |
| 팔걸이 테스트 고정구 | 6 | |
| 높이용 블록 | 7 |
|
| 충격 블록 | 8 |
|
| 충격 망치 | 9 |
|
| 350x350x25mm 테스트 폼 | 10 | |
| CMD | 하중 지점 템플릿 |
|
| 응용 분야 |
의자 좌석 정적 하중 및 내구성 테스트 – 의자 좌석이 정적 하중과 반복적인 사용 주기를 견딜 수 있는 능력을 평가합니다. |
|
– 적용된 하중 하에서 등받이 강도와 장기적인 내구성을 평가합니다.의자 팔걸이 강도 및 내구성 테스트
– 정적 및 주기적 하중 조건 모두에서 팔걸이의 구조적 무결성을 테스트합니다.의자 앞 가장자리 정적 하중 및 내구성 테스트
– 더 작은 하중 패드를 사용하여 좌석의 앞 가장자리 강도를 평가합니다.의자 좌석 충격 테스트
– 충격기 및 표준 폼을 사용하여 좌석 표면에 갑작스러운 충격 하중을 시뮬레이션합니다.의자 등받이 및 팔걸이 충격 테스트
– 등받이 및 팔걸이의 충격 저항성을 평가합니다.테이블 및 책상 정적 하중 테스트
– 테이블 상판 및 책상 표면의 하중 지지 능력을 평가합니다.균형 하중 테스트
– 수평 실린더와 다리 하중 패드를 사용하여 측면 하중 하에서 가구의 안정성을 평가합니다.자주 묻는 질문
Q1: 이 장비는 무엇에 사용됩니까?이 기계는 의자, 테이블, 책상을 포함한 가구의 정적 하중 테스트 및 내구성 테스트에 사용됩니다. 시뮬레이션된 사용 조건 하에서 가구 부품의 구조적 강도와 장기적인 성능을 평가합니다.
이 기계는 EN 1728 (좌석의 강도 및 내구성 결정 방법) 및 EN 12520 (가정용 좌석의 안전, 강도 및 내구성 요구 사항)을 준수합니다.
Q3: 의자와 테이블 모두 테스트할 수 있습니까?
예, 이 기계는 테이블, 책상, 의자 및 기타 가구 품목을 테스트하도록 설계되었습니다. 조절 가능한 하중 구성 요소는 알루미늄 프레임을 따라 재배치하여 다양한 가구 유형 및 크기에 맞출 수 있습니다.
Q4: 최대 하중 용량은 얼마입니까?
좌석 하중 실린더는 200kg의 용량을 가지며, 등받이, 팔걸이, 다리 실린더는 각각 100kg의 용량을 가집니다.
힘 센서는 200kg (수입 센서)의 용량을 가집니다.
Q5: 전원 및 공기 공급 요구 사항은 무엇입니까?
이 기계는 1∮ AC 220V 50Hz 5A 전원 공급 장치와 7 kgf/cm² (7 bar)의 공기 공급이 필요합니다.Q6: 테스트 매개변수를 사용자 정의할 수 있습니까?
예, 모든 하중, 사이클 속도, 속도 매개변수는 PLC 및 터치 스크린 컨트롤러를 통해 조정할 수 있습니다.
각 공압 실린더는 독립적으로 또는 다른 실린더와 조합하여 작동하도록 설정할 수 있습니다.
Q7: 몇 개의 힘 센서가 포함되어 있습니까?
이 시스템에는 7세트의 고정밀 브랜드 힘 센서가 포함되어 있습니다.Q8: 기계와 함께 어떤 액세서리가 포함되어 있습니까?
표준 액세서리에는 의자 팔걸이 고정구 (4개), 좌석 하중 패드, 작은 좌석 하중 패드 (2개), 등받이 하중 패드, 다리 하중 패드, 충격기, 표준 폼 및 충격 망치가 포함되어 있으며, EN 1728 및 EN 12520 준수에 필요한 모든 테스트 구성을 포함합니다.
테스트
이미지
팔걸이
테스트 테스트 이미지 팔걸이 테스트
테스트 이미지 좌석 테스트
