원래 장소: | 중국 |
브랜드 이름: | Skyline |
인증: | CE, Rosh, Calibration |
모델 번호: | SL-T33 |
최소 주문 수량: | 1 |
---|---|
포장 세부 사항: | 합판 상자 |
배달 시간: | 35 근무일 |
지불 조건: | L/C, T/T |
공급 능력: | 달 당 15개 세트 |
기본 테스트 프레임: | 3x3x2m, 80x80mm Alu.material로 제작 | 에어 실린더를 로드하세요.: | Seating load: 200kg; 착석 하중: 200kg; Back load:100kg; 역하중 : 100kg; Arm: |
---|---|---|---|
힘 센서: | 고정밀 브랜드 센서 7 세트 | 제어 방법: | PLC와 LCD 터치 스크린 |
반대: | 0~999999 (조정가능) | 강제 조정: | 표시할 센서를 갖춘 정밀 압력 밸브 장비 |
급기: | 7kgf/cm^2 | 전원 공급: | 1∮ AC 220V 50Hz 5A |
용량: | 200kg (수입센서) | ||
강조하다: | LCD 가구 시험 장비,EN 1730 가구 시험 장비 |

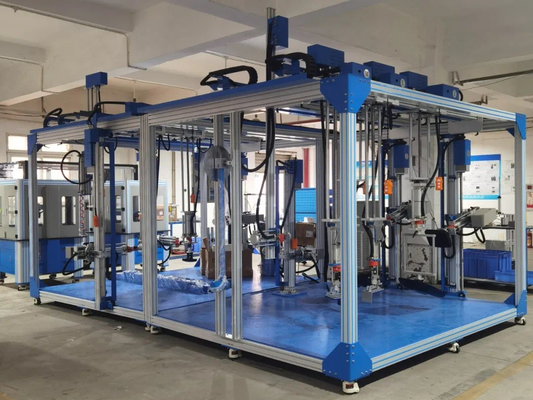

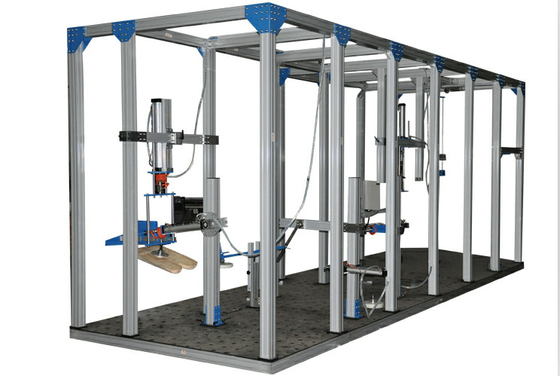

가구 보편적 시험 장비/ 테이블 테스트 장비/ 의자 시험 기계/ EN1730/ EN1728/ EN12520/ BIFMA X5.1
가구 보편 검사기/ EN 1728/EN12520 의자 시험 기계/ 다기능 시험 기계/
제품 소개
이 기계는 테이블, 책상 및 기타 가구의 정적 부하 테스트 및 내구성 테스트를 위해 사용됩니다. 각 공기 장치가 함께 또는 독립적으로 작동 할 수 있습니다.또한 다른 시험 요구 사항을 충족시키기 위해 조정 할 수 있습니다.
시험 표준
EN 1728, EN 12520
기술 매개 변수
기본 테스트 프레임 | 3x3x2m, 80x80mm 알루미늄 소재로 만들어집니다. |
부하 공기 실린더 | 좌석 부하: 200kg; 등 부하: 100kg; 팔: 100kg; 다리: 100kg |
힘 센서 | 고 정밀 브랜드 센서 7 세트 |
제어 방법 | PLC 및 LCD 터치 스크린 |
카운터 | 0~999999 (조정 가능) |
힘 조절 |
디스플레이를 위한 센서가 있는 정밀 압력 밸브 장비 |
공기 공급 | 7kgf/cm^2 |
전원 공급 | AC 220V 50Hz 5A |
표준 액세서리:
용량 | 200kg (이포트 센서) |
컨트롤러와 인터페이스 | 프로그래밍 가능한 논리 컨트롤러 + 터치 스크린 인터페이스 |
부속품 |
의자 팔받침 장치 x 4개 2 내구성 테스트; 2 강도 테스트 |
좌석 부하장 x 1개 의자 좌석 정적 부하 및 내구성 테스트 |
|
작은 좌석 로딩 패드 x2개 의자 앞 가장자리 정적 부하 및 내구성 테스트 |
|
뒷부하장 x 1개 의자 뒷면 정적 부하 및 내구성 테스트 |
|
다리 로딩 패드 x 1개 평형 실린더의 평형 부하 |
|
타격기x1개 의자 좌석 충돌 시험 |
|
표준 폼 x 1개 의자 좌석 충돌 시험 |
|
타격 망치 x 1개 의자 등반 및 팔 충돌 시험에 |
|
공기 압력 | 7bar |
1모든 부하, 사이클 속도, 속도는 컨트롤러에 의해 조정 될 수 있습니다. 2테스트 결과는 워드에서 출력할 수 있습니다. 3. 액추에이터는 수직 및 수평 정적 테스트를 수행하기 위해 쉽게 조정됩니다. |
특징:
1알루미늄 합금 프로필 프레임 구조. 모든 로딩 구성 요소는 최적의 로딩 위치를 위해 프레임 알루미늄 프로필을 따라 이동 및 고정 될 수 있습니다.
2로딩 힘의 모든 실린더 부분은 로딩 패드 로딩을 막기 위해 샤프트 코어 육각형 비 회전 실린더를 채택합니다.
3수직 실린더 집합은 수평으로 자유롭게 미끄러지는 "기반"에 장착되어 있으며 측면 힘에 노출되면 자동으로 이동하고 수직에 머물러 있습니다.
4. 쉬운 조작, 사람은 어떤 도구 도움없이, 빠르게 샘플 클램핑을 완료 할 수 있습니다.
모든 채널은 독립적이거나 결합된 동작 모드로 설정할 수 있으며 모든 채널은 독립적인 터치 스위치로 설정됩니다.
테스트 부문 FOR 의장 좌석, 뒷좌석, 팔 함께 힘 그리고 지속가능성 세트 기재자 TO EN BS EN 1728 & EN12520
아니죠 | 이름 | 사진 |
1 | 좌석 표면 로딩 블록 |
|
2 | 좌석 뒷면 충전판 (사각형) | ![]() |
3 | 작은 좌석 표면 로딩 패드 (200MM) | ![]() |
4 | 유니버설 로딩 패드 | ![]() |
5 | 팔받침 시험 장착장치 |
|
6 | 높이에 대한 블록 |
|
7 | 충격 블록 |
|

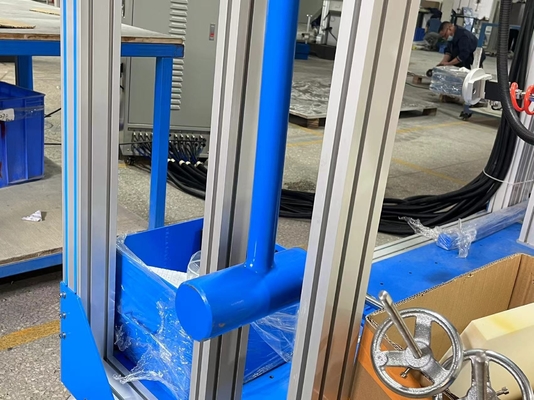

8 | 충격 망치 | ![]() |
9 | 350x350x25mm 시험 폼 |
|
10 |
CMD 로딩 포인트 템플릿 |
|
테스트 사진 FOR ARM 힘 & 지속가능성 시험
테스트 사진 FOR ARM & 뒤로 영향력 시험
테스트 사진 FOR SEAT 영향력 테스트
