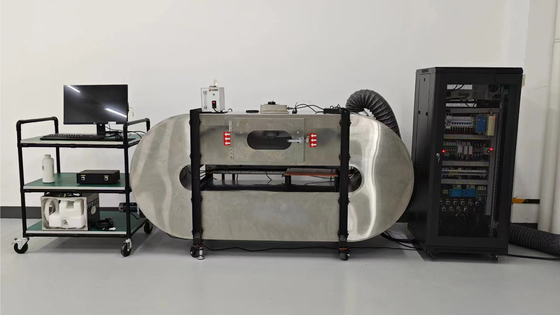

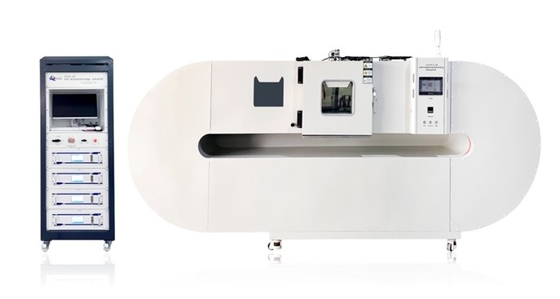

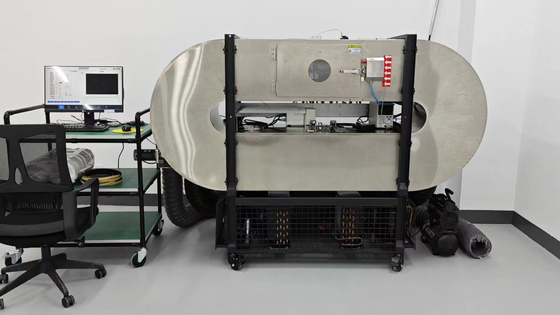

EN54-7/EN14604 연소 화재 감지기 시험 터널

제품 도입

적용 범위:

1.1 산란광에 따라 설치된 민간 건물에 적용된다.전송된 빛 원리 (광전기 원리) 독립적인 연기를 감지하는 화재 감지 경보의 경보의 작동, 점형 연기 감지 화재 감지기 각 기능 테스트.

1.2 테스트 항목:

1.2.1 반응 임계 시험

1.2.2 기능 테스트

1.2.3 극위 반전 시험

1.2.4 전원 켜기 시험

1.2.5 반복성 시험

1.2.6 방향성 시험

1.2.7 일관성 검사

1.2.8 공기 흐름 시험

1.2.9 환경광 시험

1.2.10 고온 시험

II 표준

2.1 EN54-7"점형 연소 감지기" EN14604을 준수합니다.

III 주요 기술 특성:

3.1 링 박스: 모듈형 설계, 센서 전 구멍, 생산 플러그 프레임 인터페이스, 업그레이드 및 확장 공간

3.2 제어 부품: GXWORKS2와 GOOLMAYHMI 개발 소프트웨어에 의해 개발, 명확하고 간단한 인터페이스를 통해 자동으로 알람, 공기 변경, 기록, 자동 각 회전,바람의 속도 전환, 등, 바람 속도, 온도, 농도 및 연기의 증가 속도와 같은 테스트 매개 변수를 표시합니다.

3.3 광적 밀도계: 반사, 진동 격리 설계, 자동 제로 수정, 연기의 오염 측정 오차의 자동 수정

3.4 시험 연소: 액체 파라핀 에어로솔 생성기를 사용한다. 균일한 입자 크기 분포, 안정적인 연소 생성, 입자 크기가 연소 입자의 90% 이상을 차지한다.자동 연소 생성, 제어 호스트에 의해 상승 연기의 비율의 폐쇄 루프 제어, 파이프 라인에서 나머지 연기를 자동으로 제거;

3.5 순환풍, 연소 혼합 및 난방 삽입 상자: 6개의 순환 팬, PWM 제어기를 사용하는 팬, 2층 연소 혼합판, SCR 제어 난방 막대

3.6 모터화 승강판: 서보모터에 의해 제어되며, 자동으로 조화 장치 승강판의 아지무트를 제어하며, 어댑터 판으로 설정된다.

3.7 배기가스 연기와 공기 교환 부분: 높은 흐름의 팬으로 제어되며, 컴퓨터 프로그램 실행으로 제어되는 체크 밸브

3.8 공기 흡입 시스템: 소화 상자에 깨끗한 공기가 들어오는 것을 보장하기 위해 다층 필터를 채택합니다.

IV. 주요 기술 매개 변수:

4.1 기기의 구성: 고리형 상자, 연기를 생성하는 장치, 시험 부지, 연기의 농도 측정, 공기 흐름 조절 부분 및 측정 부분으로 구성됩니다.

4.2 시험 상자:

4.2.1 구성: 시험 부위, 모터 승강 디스크, 배기가스 및 공기 교환 부분, 공기 흡입 부분 및 측정 부분으로 구성됩니다.

4.2.2 구조: 닫힌 루프 гермети적 상자 구조. 상자는 3층으로 구성되어 있으며, 내부 층은 알루미늄 필름, 중층은 고무-플라스틱 절연층입니다.그리고 외부 껍질은 고온 전극적 베이킹 페인트입니다..

4.2.3 사양: 시험 면적은 425mm*425mm*1100mm입니다.

4.2.4 공기 흐름 속도: 0.8m/s±0.1m/s, 0.2m/s±0.04m/s, 1.0m/s±0.2m/s

4.3 연기를 생성하는 장치:

4.3.1 시험연소: 액체 파라핀 에어로졸 발생기를 이용함

4.3.2 입자 크기: 0.2mm~1.0mm, 흡연 입자의 90% 이상을 차지합니다.

4.3.3 좋은 재생 가능성과 입자 크기의 안정성 분포

4.3.4 시험 연기의 주입 속도: 광전기 탐지기 (m 값): 0.015dBm-1min-1≤Δm/Δt≤0.1dBm-1min-1

4.3.5 연소 생성 및 시험 연기의 안정성: 연소 상승률의 안정성을 dBm-1min-1로 모니터링함으로써 시험 연기의 안정성을 보장한다.

4.3.6 연소 생성 제어 모드:

4.3.6.1 연기가 상승하는 모드: 미리 설정된 연기가 상승하는 속도에 따라 연기가 상승하는 농도를 점차 증가시키고, 그 과정에서 연기가 상승하는 속도를 밀접한 순환으로 수정한다.

4.3.6.2 일정한 연소 모드: 연기가 일정한 농도로 상승한 후 연소 농도 값을 미리 설정된 수준으로 유지한다.그리고 일정한 연소 농도의 변동 속도는 ±0을 초과하지 않습니다.0.01dB/m

4.4 반응의 임계값 측정:

4.4.1 측정 방법: 광학적 측정 방법이 있습니다.

4.4.2 반응의 임계값을 광학적 방법으로 측정한다.

4.4.2.1 작동 원리: 빛에 민감한 계수 m 값 (단위 dB/m) 으로, 광전기 탐지기로 측정된 연소 밀도의 탐지 장치 경보 모멘트는광감각 계수 m 값 (단위 dB/m), 계산 공식은 m = (10 / d) lg (P0 / P);

4.4.2.2 광학적 측정 길이는 1.1m를 초과하지 않는다.

4.4.2.3 발사기: 800nm ~ 950nm의 빔 파장;

4.4.2.4 반응시간 (T90): ≤3초

4.4.2.5 측정 범위: 빛 감소 계수 범위 0.001~1.1dB/m

4.4.2.6 측정 오류: (m*5%±0.02) dB/m

4.4.2.7 해상도: 0.001dB/m

4.4.2.8 각 측정 전에 측정 기기의 판독값을 깨끗한 공기 (제로포인트) 에서 판독값과 비교하여 측정 오류가 ≤0.02dB/m입니다.

4.4.2.9 광원: 800nm~950nm 적외선 광원

4.4.2.10 수용기: 일본 하마마쓰 실리콘 라이트 튜브

4.5 고온 시험:

4.5.1 연기 상자 작동 온도: 실내 온도 ~70°C

4.5.2 온도 상승 속도: <1°C

4.5.3 난방 전력: 3kw

4.5.3 온도 균일성: 각 영역의 시험 영역의 가로단에서 오차는 ≤ 0.2 °C입니다.

4.5.4 1개의 키로 시작, 자동 알람 식별, 각 회전 자동 완료, 추운 임계 시험, 난방, 열 보존, 고온 임계 시험, 기록, 각 재설정온도 곡선, 연기의 농도 곡선, 상승 연기의 비율 곡선이 볼 수 있습니다;

4.6 플래시 장치:

4.6.1 구조: 내부면에는 반짝이는 알루미늄 포일로 덮인 4개의 비취면으로 이루어진 육형 큐브 상자

4.6.2 형광등: 각 형광등은 30W의 전력, 3200K^-4200K의 색 온도, 약 380mm의 지름을 가지고 있습니다. 그들은 4개의 닫힌 표면의 각 내부에 고정됩니다.

4.6.3 검출기는 헥사에드론의 상위 표면의 중앙에 설치되어 있어 빛은 상단, 하단 및 옆면에서 검출기에 도달할 수 있다.

4.6.4 램프: 사용 후 100시간 동안 처음 노화, 램프가 폐기된 후 2000시간 동안 사용

4.6.5 외부 차원: 380 * 380 * 380mm.

4.7 제어부:

4.7.1는 터치 스크린과 컴퓨터 제어 부분으로 구성되어 있습니다.

4.7.2 시험 곡선: 연소 농도 곡선, 상승 연소 곡선

4.7.3 데이터 접근 및 기록: 시험 데이터의 자동 저장, 항목당 최대 10000 항목, EXCEL 보고서를 형성할 수 있다.

4.7.4 데이터 수집: 수집 카드, 온도 모듈, AD 모듈로 구성된다.

4.8 전체 구조:

4.8.1 차시 재료: 고품질의 강철판의 주체, 고온의 정전기 조리 페인트

4.8.2 전체 차원: 길이 * 너비 * 높이 2600mm * 820mm * 1640mm

4.8.3 상자 재료: USU304 # 스테인리스 스틸, 중앙은 10mm 열 절연 면화;

4.8.4 고정 방법: 장비는 롤러 (브레이크) 와 함께 제공되며, 전체 스피크 박스 전체 리프트 (150mm) 로 조절할 수 있습니다.

4.8.5 전원 공급: AC220V, 총 전력 3.5KW

4.9 환경 사용:

4.9.1 적용 가능한 주변 온도: 13°C~35°C

4.9.2 적용 가능한 상대 습도: 55% ± 20

4.9.3 바닥은 평평하고 단단해야 합니다.

4.9.4 주변 환기

4.9.5 진동 방지, 빛 방지 환경
