UL 9540A 배터리 내 온도 탈출 화재 확산을 평가하는 시험 방법

소개
단일 21700 리?? 배터리가 연소 중에 방출하는 총 열량에 적용됩니다. 개별 셀의 지름은 48mm, 높이는 80mm입니다. 21700-5500mAh 3.6V/4.2V 19.8Wh

원칙

그것은 연소 제품의 가스 흐름의 산소 농도와 연소 제품의 열 방출 속도에서 계산된 산소 소비를 기반으로 설계됩니다..이 장치는 단일 21700 리?? 배터리의 연소 과정에서 열 방출 속도를 정확하게 측정할 수 있습니다.

적용
전기 및 전자 제품
가전제품의 부품 및 액세서리

표준

1. Refer to UL9540A "Test Method for Evaluating Thermal Runaway Fire Propagation in Battery Energy Storage Systems to evaluate the test method of thermal runaway fire propagation in battery energy storage systems" standard design;
2. GB/T16172-2007, ISO5660-1:2002 표준 "건설재료의 열 방출율 시험 방법" 참조.

특징

1제어 부분은 내장된 산업용 컴퓨터 제어, 신호 수집 및 처리 16 비트 고정도 보드 카드를 채택, 정확도 수준은 1%에 도달 할 수 있습니다,안정적인 성능, 좋은 반복성.
2컴퓨터 제어 인터페이스: 고도의 장비와 기기 전문 개발 소프트웨어 (Labview), 엄격한 인터페이스, 높은 수준의 자동화,모든 번거로운 절차와 작업이 컴퓨터에 통합되었습니다, 반응 속도는 매우 빠르고, 조작하기 쉽고, 사용자 친화적 인 인터페이스, 바보같은 작동.
3.운영 소프트웨어: 윈도우 XP 인터페이스, Labview 스타일, 완벽한 보안 메커니즘. 연소 열 방출 속도, 총 열 방출, 연소 농도의 컴퓨터 출력 데이터.열 흐름 - 시간 곡선의 실시간 표시, 총 열 방출 속도 - 시간 곡선, 시험 중에 연기가 생성됩니다.
4우리는 많은 연구소와 과학 연구 단체를 협력하기 위해 가지고 있습니다. 예를 들어: 긴급 관리부의 시추안 화재 연구소,국가 전력망 연구소 등.

기술 매개 변수

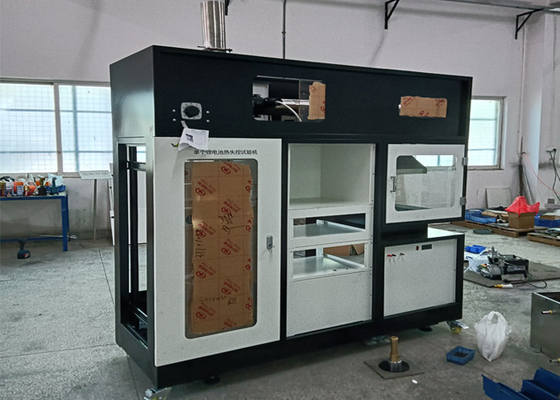

1박스 구조:분석 캐비닛, 분석 캐비닛 및 실험 운영 캐비닛의 조합에 의해 테스트 및 제어 박스가 통합 설계 될 수 있습니다.시험 플랫폼의 상단 부분은 보호 스크린으로 가열된 유리 관측 창으로 설치됩니다., 그리고 관측 창의 바닥은 가스 폭발을 방지하기 위해 압력 완화 항로로 비어 있습니다.


2표본 발사 원자:
1외부 난방 트리거:
2구성: 일정한 압력 소스 + 전기 난방 구성
3동속 압력 소스: 전력 0~5kW 연속 조절
4전기 난방판: 5kw 전기 난방판 난방
5전기 난방판의 사양: 길이 150mm, 너비 100mm
6폭발 방지 프레임 10mm 강철판, 사양 200mm*200mm
제어 모드: 일정한 압력 소스를 통해 전기 난방을 제어하여 표본 외부 가열로 인해 열 도출을 달성합니다.
8열기 촉매 장치 설치 위치: 열기 장치의 난방 표면은 배터리 모노머 표면과 직접 접촉한다.


3리?? 배터리 과충전 트리거:
1 과충전 전압: 0~10V 조절 가능;
2 과충전 전압: 30A;.
3 과충전 전력: 300VA
4폭발 방지 프레임: 10mm 강철판, 사양 200mm*200mm


4수집, 측정 및 제어 시스템:
구성: 수집 덮개, 연소 파이프, 연소 배기가스 팬, 가솔렛 오리피스 플레이트 및 차차 압력 공기 속도 측정 장치,열쌍 연소 가스 온도 측정 장치, 흡연 온도 신호를 주요 제어 프로그램에 데이터 계산의 실험 결과에 참여하기 위해, 연기 배기 장치는 캐비닛의 맨 위에 위치합니다.
2Axial 팬: 바람의 속도 조절, 표준 온도 및 압력 조건에서, 배기가스 시스템은 배기가스 부피 (g / s) 를 만들 수 있습니다: 0 ~ 50, 정확도 (g / s): 0 미만.1.
3집집 모기: 피침형 몸체, 450mm × 450mm의 연소 수집 입구, 150mm × 150mm의 정사각형, 총 높이 350mm,연소 수집 모개의 바닥과 표본 표면으로부터의 거리는 (210 ± 50) mm
4오리피스 플레이트 흐름 측정기: 고 정밀 디지털 출력, I/0 플레이트 속도 모듈 변환을 통해 0-10v 전압 신호의 출력,컴퓨터에서 직접 그 흐름을 제어.
5속기 구멍판: 연기를 수집하는 후드와 입구 파이프에는 (57 ± 3) mm의 내부 지름의 가솔린 구멍판이 장착되어 있습니다.가스 흐름의 구성 요소를 균일화하기 위해;
6가스는 환기 흡수관 내부에 있는 수집 후드 (685±15) 에 장착된 링 샘플러를 사용하여 수집됩니다. 링 샘플러에는 지름 (2.2±0.1) mm의 12개의 작은 구멍이 있습니다.가스 흐름 구성 요소를 균일화하기 위해, 구멍은 가스의 흐름에 반대 방향으로 소스 퇴적을 피하기 위해.
7공류 온도 측정, 외부 지름 1.5mm의 장갑 열전기 누출로 측정된다. 오리피스 플래크 흐름계 (100 ± 5) mm의 전류에 설치된다.배기가스 파이프 축 위치.
8출출 파이프: 스테인리스 스틸, 파이프 지름 114mm, 길이 약: 1500mm, 팬, 흐름 미터, 센서 등이 장착됩니다. 장비가 좋은 환기 시스템을 가지고 있는지 확인하십시오.테스트가 완료된 후, 연소 제품은 연소 방에서 대기권으로 배출될 수 있습니다. 환기 성능은 시험 요구 사항에 따라 조정됩니다.그리고 공기 흐름 속도는 테스트 결과의 정확성을 보장하기 위해 특정 범위로 제한되어야 합니다..

                                               수집, 측정 시스템

5가스 샘플 수집 및 사전 처리 장치:
1가스 샘플 수집 및 사전 처리 장치는 링 샘플러, 필터레이션 시스템, 흡수 펌프, 응축기 및 기타 구성 요소로 구성됩니다.
2반지 샘플러 배기 파이프에 설치된 반지 샘플러, 파이프와 동심, 동화 공기 흐름 장치
3 3단계 필터링, 고온 저항, 산소 및 알칼리 부식 및 산화 저항, 필터 정밀도 0.45 ~ 50um 이상
설치 및 해제하기 쉬운 구조를 사용하는 필터 카트리지를 설치합니다. 공기 보호 필터의 배수 기능을 가진 2차 필터 장치.가스에 포함된 고체의 안정적인 분리, 필터레이션 정확도는 0.2m-20m 이내입니다. 냉각 후 샘플 가스 내의 물을 필터링하기 위한 제3차 필터레이션 장치.필터 실린더는 쉽게 분리하고 필터 매체를 교체합니다.;
5실공 펌프로 표본 가스를 추출하여 소음도 낮고 진동도 낮고 펌프 흐름률은 36L/min이며 최대 출력 압력은 7KG입니다.
6압축 냉각 콘덴서로 장착: 이슬점 온도는 0 ~ 5 °C입니다.
7이입된 독일 KNF 대막 펌프, 33 L/min의 흐름 속도, 진공: 700 mmHg, 압력: 2.5 bar
8자신 청소 시스템으로 장착된 샘플 가스 파이프, 실험이 완료된 후 깨끗한 샘플 가스 파이프의 역풍을 설정할 수 있습니다.


6.버너 및 가스 공급 시스템의 캘리브레이션:
1조정 연로로 구리 파이프 등을 장착한 연기는 가연 가스를 확장하고 균일하게 연소하기 위해 섬유 충전 및 필터 장치를 채택합니다.
2규제기, 압력 측정기, MFC 등에 대한 캘리브레이션 번러 가스 공급 시스템은 연료를위한 안정적인 가스 소스를 제공할 수 있는지 결정합니다. MFC 범위는 10L/min, 정확도는 ± 1% F.S.,선형 ± 00.5% F.S., 반응시간 ≤ 2초
3통정 번러는 클립 같은 장착 장치로 방사성 콘 아래로 매달리고 장착 할 수 있습니다. 이것은 쉬운 조작과 정확한 위치를 필요로합니다.
전체 시험 시스템의 응답을 캘리브레이션하기 위해, 정사점 개통과 정사면이 있는 구리 튜브가 캘리브레이션 번너로 사용된다. 번너:면적 (500±100) mm2의 구멍이 정원 모양의 금속으로 잘라집니다., 구멍은 가스를 분산시키기 위해 철망으로 덮여 있으며, 튜브는 가스 흐름의 균일성을 높이기 위해 세라믹 섬유로 채워집니다.

1산소 (O2) 분석기: 독일 (시멘스) 시멘스, 파라마그네틱 타입.

a. 측정 범위: (0-25) %

b.신호 출력: 4~20mA

c. 해상도 100×10-6

상대 습도: <90% (집화 없이)

e.선형성 오차: <±0.1% O2;

f.지변률 0: ≤0.5%/개월

g.역량 변동: ≤0.5%/개월

h. 내부 신호 처리 시간은 1S 미만이다.

j.응답 시간: T90 <5초

k. 반복성: <±0.02% O2;

로컬 디스플레이: LCD 액체 결정 디스플레이 (백 라이트)

m.알로그 출력: 4~20mA 750Ω

n.환경 온도: 5 °C ~ +45 °C; 전원 공급: 220VAC ± 10%, 50 ~ 60Hz.

o.분석기의 30분 내의 노이즈 드라이브는 0.01%를 초과하지 않으며, 데이터 획득 출력 해상도는 0.01%보다 낫습니다.

7이산화탄소 (CO2) 분석기: 기원은 독일 AGM 센서 비분별 적외선 (NDIR) 센서 모듈:

1) 측정 원칙: 차별적이지 않은 적외선 NDIR, 이중 파장, 단일 빔

2) 측정 범위:0~10%

3) 응답 시간: ≤6초

4) 정확성: 전체 규모 ± 2% FS

5) 안정성: 전체 규모 ± 2% FS (12 개월 이상)

6) 반복성: ±0.2% (제로 포인트), 1% (시험 가스)

7) 최소 탐지 값: 전체 규모의 <1% FS

8) 선형성 오류: 전체 규모의 <2%FS

9) 상태/실패 제어: 2색 LED 디스플레이

10) 상태/실패 출력: 34 핀 커넥터에서 +5V HCMOS

11) 아날로그 출력: 4·20mA 750Ω

12) 환경 온도:5°C+45°C

(13) 전원 공급: 220VAC ± 10%, 50 ~ 60Hz 5000W

(14) 30분 분석기의 소음 이동은 100 × 10-6보다 크지 않습니다

8탄산화탄소 CO 분석기: 독일 AGM 센서 비분별 적외선 (NDIR) 센서 모듈의 출처: (선택)

1) 측정 범위: 0~1%

2) 응답 시간: <6초

3) 반복성: 0. 1ppm

4) 제로 드리프트: ≤2%/주

5) 범위 변동: ≤2%/주

6) 선형 오차: <±1%

9. 분석기 3.5L/min의 가스 흐름 속도에, 가스 회로는 분석기 손상 과부하를 방지하기 위해 흐름 미터로 장착되어 있습니다; 0.5 ~ 5L/min의 흐름 미터 범위;과잉 가스를 비어내는 분산된 환원 장치로 장착된.

10캘리브레이션 인터페이스는 가스 분석기의 가스 센서를 캘리브레이션하기 위해 예약되어 있습니다.

11.흡연 밀도 측정 시스템:

연소 밀도를 측정하는 시스템은 배기가스 파이프에서 배기가스 팬의 끝 근처에 위치하고 있으며, 광원 발사 장치, 수정 메커니즘, 온도 측정 장치 등에 의해,연기의 축적으로 인한 측정 과정, 광전달량은 5% 이상 감소해서는 안 됩니다.

13빛의 원천:

광원 방출 장치는 헬륨-네온 레이저로, 632.8 nm의 스펙트럼 파장과 임의 분극을 가진 적색 광원을 연출하여 연소 농도를 검사할 수 있습니다.광원 수신 끝에 있는 제어기의 선형성은 ≥99입니다.0.8%, 불안정도는 <0.1%

광원 채널은 광원 수신의 100% 및 0%를 수정할 수 있는 캘리브레이션 메커니즘으로 설계된다.열쌍은 연기의 온도를 측정하기 위해 조명 요소의 한쪽에 설치됩니다., 그리고 실험 결과 데이터의 계산에 참여하도록 주요 제어 프로그램에 신호를 제공합니다.

14렌즈:

50mm 지름과 60mm 초점 거리를 가진 마주나고 있는 렌즈로, 연소 배기 파이프를 통과하는 평행 빔의 지름은 30mm입니다.

15광전기 수신기:

일본 하마마쓰 일결 결정적 실리콘 광전자 원소는 수신된 광선 강도의 변화를 통해 연기의 밀도를 결정하는 데 사용됩니다.그리고 빛의 강도를 측정하는 정확도는 ±5% 이하가 아니어야 합니다..

16광시스템 탐지기의 색성 표준함수의 정확도는 ±5% 미만, 출력 선형성은 5% 내외로 있어야 한다.

17광학 연소 밀도 측정기는 배기가스 파이프에 연기가 균일하게 분포하는 위치에 설치되어 있으며, 광선은 배기가스 파이프를 수직으로 통과 할 수 있습니다.광학 연소 밀도 측정기의 설치가 속도 측정 및 샘플링에 영향을 미치지 않습니다., 광학 연소 밀도 측정기의 유리 창은 쿼트

18제어 시스템:
1컴퓨터 제어 인터페이스 모드: 컴퓨터 + 전문 소프트웨어 제어 사용, 가이드 조작, 안전하고 신뢰할 수 있는 조작이 쉽습니다.모든 번거로운 절차와 작업이 컴퓨터에 통합되었습니다, 반응 속도는 매우 빠르고, 조작하기 쉽고, 사용자 친화적 인 인터페이스, 바보같은 작동.
2이 소프트웨어는 장비 및 장비에 대한 특수 개발 소프트웨어인 LabeView와 데이터 획득 제어 카드를 채택합니다. 제어 테스트 동안 테스트 데이터를 실시간으로 볼 수 있습니다.그리고 자동 데이터 계산을 실현, 수집 및 처리, 데이터 저장 및 실험 보고서 및 측정 결과의 출력; 그것은 높은 지능, 가이드 메뉴 작동의 특징을 가지고,단순함 및 직관적인 조작, 검사 결과를 더 정확하게 만듭니다.
3장립 장비 사전 정렬 및 작업 정렬 절차, 다른 방사선 조명 콘 온도 아래 장비 정확도를 무게에 편리할 수 있습니다,광 회로의 제로 보정, 각 센서 정확도 캘리브레이션 분석기
산소 분석기, 이산화탄소 분석기, 일산화탄소 분석기,미세 압력 변압기, 가장 좋은 선형성을 얻기 위해 연기의 밀도 측정 시스템, 무게 장치, 질량 흐름 제어;
5C 파라미터 캘리브레이션: 두 번의 캘리브레이션의 C 팩터 오차는 5%를 초과하지 않으며, 장비는 캘리브레이션 후 안정적으로 작동하여 실제적이고 신뢰할 수있는 측정 결과를 보장합니다.
상태 확인 인터페이스, 한눈에 기기의 각 센서 구성 요소의 작동 상태를 얻을 수 있습니다. 각 센서의 작동 값을 기록 할 수 있습니다.미세 압력차분 센서를 포함하여, 굴뚝 온도, 산소 분석기, 이산화탄소 분석기, 일산화탄소 분석기; 보고서 템플릿은 그래픽 및 수치 값 모드를 표시 할 수있는 EXCELL 형식으로 제공됩니다.
7는 열 방출 속도, 발화 시간, 발화 열, 질량 손실 비율, 연소 방출 속도, 연소 효과 열, CO2, CO 생성 등을 포함한 재료 특성을 직접 측정 할 수 있습니다.;테스트 데이터 출력, 저장 및 인쇄 할 수 있습니다. 강력한 기능, 특히 여러 곡선과 비교 할 수 있습니다.당신은 직관적으로 재료의 연소 특성 사이의 차이를 비교할 수 있습니다.
8수집 시스템은 산소 농도, 온도, 열 방출 속도, 오리피스 플레이트 흐름 미터, 열 쌍, 뜨거운 연소 가스 흐름 속도 수집 및 기록 할 수 있습니다.샘플 발화 시간 및 끄는 시간, 총 산소 소비, 질량 손실 비율, 총 열 방출, 이산화탄소 생성 및 일산화탄소 생성 곡선, 모든 과정의 양적 곡선 및 실시간 데이터.저장 및 인쇄 할 수 있습니다..
발화 시스템: 안전 차단장치와 함께 고전압 불꽃 발생기, 고전압 자동 발화, 자동 위치, 발화 장치의 발화로 연소 플랫폼에 샘플,발화 속도는 빠르다, 테스트 결과의 정확성을 보장 할 수 있습니다.

소프트웨어 운영 페이지
