회전성 견고성 검사 의자 시험 기계 BIFMA 5.1 사무실 좌석 가구

회전 내구성 시험기는 좌석 가구에 사용되며, DIN 4551, EN 1335, NEN 1812 및 BIFMA 5.1에 따라 의자 고정용 하중 패드 및 액세서리가 포함되어 있습니다.

사무용 의자, 스툴, 가스 스프링에 사용되며, 시험 대상은 표준에서 규정한 전체 시험 절차 또는 선택된 개별 시험을 받게 됩니다.

각 시험 축에는 근처에 자체 컨트롤러가 장착되어 있으며, 터치 패널에서 작동하고 PLC로 제어됩니다.

적용 분야

• 사무용 의자 제조업체– 품질 보증 및 제품 개발 테스트

• 가구 시험 연구소– 제3자 인증 및 규정 준수 테스트

• 조달 및 품질 부서– 공급업체 자격 평가 및 입고 검사

• 인체공학적 좌석 제조업체– 회전 메커니즘 내구성 검증

• 스툴 및 가스 스프링 제조업체– 부품 내구성 평가

• 연구 기관– 비교 제품 분석 및 재료 연구

적용 대상:회전 좌석이 있는 모든 종류의 의자.

사양

표준
DIN 4551, EN 1335, NEN 1812, BIFMA X5.1, BIFMA X5.4, BSI/BS 5459, EN 581-2

구성품

1개의 시험 프레임

1개의 전기 구동 회전 시험 장치

1개의 액추에이터 하중 제어, 피스톤 직경 80mm, 피스톤 스트로크 500mm, 2500N

1개의 하중 패드, 직경 200mm (DIN EN 1335 규격 준수), 카르단식 연결

1세트의 표준 고정 부품

1개의 로드 셀 5kN - 1세트의 스톱, 클램프

자주 묻는 질문

Q1: 이 장비는 무엇에 사용됩니까?
이 기계는 하중 하에서 반복적인 회전을 수년간 시뮬레이션하여 의자 회전 메커니즘의 내구성을 테스트합니다. 제조업체가 제품 품질을 검증하고 시장 출시 전에 국제 인증 요구 사항을 충족하도록 돕습니다.

Q2: 기계는 어떻게 작동합니까?
시험기는 좌석에 하중을 가하고 제어된 속도(분당 5~15회전)로 최대 120,000 사이클 동안 의자 또는 플랫폼을 회전시킵니다. PLC 및 터치 패널 제어를 통해 쉽게 설정하고 모니터링할 수 있습니다.

Q3: 어떤 표준을 준수합니까?
BIFMA X5.1, BIFMA X5.4, EN 1335, DIN 4551, NEN 1812, BS 5459 및 EN 581-2를 지원합니다. 주요 시험 참조는 BIFMA X5.1-2002, 시험 번호 9이며, 절차는 BIFMA X5.1-2017을 기반으로 합니다.d) 사이클링 장치는 다음 중 더 작은 값으로 회전하도록 조정되어야 합니다: 사용 가능한 회전 범위 또는 360도 ± 10도. 사용 가능한 회전 범위가 360도 미만인 경우, 시험 기계의 회전은 회전 메커니즘이 스톱에 닿지만 넘어서지 않도록 조정되어야 합니다. 회전은 양방향 또는 단방향일 수 있습니다.

사무용 의자, 스툴, 가스 스프링 장착 좌석을 포함한 회전 좌석이 있는 모든 종류의 의자는 포함된 고정 부품과 하중 패드를 사용하여 테스트할 수 있습니다.
Q5: 주요 시험 매개변수는 무엇입니까?d) 사이클링 장치는 다음 중 더 작은 값으로 회전하도록 조정되어야 합니다: 사용 가능한 회전 범위 또는 360도 ± 10도. 사용 가능한 회전 범위가 360도 미만인 경우, 시험 기계의 회전은 회전 메커니즘이 스톱에 닿지만 넘어서지 않도록 조정되어야 합니다. 회전은 양방향 또는 단방향일 수 있습니다.

Q6: 기계와 함께 제공되는 것은 무엇입니까?
패키지에는 시험 프레임, 전기 구동 회전 시험 장치, 공압 액추에이터(보어 80mm / 스트로크 500mm / 2,500N), 카르단식 연결이 있는 200mm 하중 패드, 고정 부품, 5kN 로드 셀 및 스톱/클램프가 포함됩니다.d) 사이클링 장치는 다음 중 더 작은 값으로 회전하도록 조정되어야 합니다: 사용 가능한 회전 범위 또는 360도 ± 10도. 사용 가능한 회전 범위가 360도 미만인 경우, 시험 기계의 회전은 회전 메커니즘이 스톱에 닿지만 넘어서지 않도록 조정되어야 합니다. 회전은 양방향 또는 단방향일 수 있습니다.

단상 AC 220V 50Hz 5A
참조 문서: BIFMA X5.1-2017 회전 시험d) 사이클링 장치는 다음 중 더 작은 값으로 회전하도록 조정되어야 합니다: 사용 가능한 회전 범위 또는 360도 ± 10도. 사용 가능한 회전 범위가 360도 미만인 경우, 시험 기계의 회전은 회전 메커니즘이 스톱에 닿지만 넘어서지 않도록 조정되어야 합니다. 회전은 양방향 또는 단방향일 수 있습니다.

b) 좌석이 조절 가능한 경우, 최대 좌석 위치로 설정하십시오. 다른 모든 조절 가능한 기능은 정상 사용 조건으로 설정하십시오.
c) 그림 1과 같이 하중의 무게 중심이 회전 축 중심선에서 51~64mm (2~2.5인치) 앞쪽에 오도록 좌석에 122kg (270lb)의 하중을 가하십시오.d) 사이클링 장치는 다음 중 더 작은 값으로 회전하도록 조정되어야 합니다: 사용 가능한 회전 범위 또는 360도 ± 10도. 사용 가능한 회전 범위가 360도 미만인 경우, 시험 기계의 회전은 회전 메커니즘이 스톱에 닿지만 넘어서지 않도록 조정되어야 합니다. 회전은 양방향 또는 단방향일 수 있습니다.

e) 360도 회전하는 의자의 경우, 한 사이클은 전체 회전입니다. 360도 미만으로 회전하는 의자의 경우, 한 사이클은 한 스톱에서 다른 스톱까지 회전하는 것입니다.

f) 좌석 또는 플랫폼은 분당 5~15회전 속도로 60,000 사이클 동안 회전해야 합니다.

g) 좌석 높이가 조절 가능한 경우, 가장 낮은 위치로 높이를 설정하십시오.

h) 모든 의자에 대해, 총 120,000 사이클이 될 때까지 추가로 60,000 사이클 동안 시험을 계속하십시오.

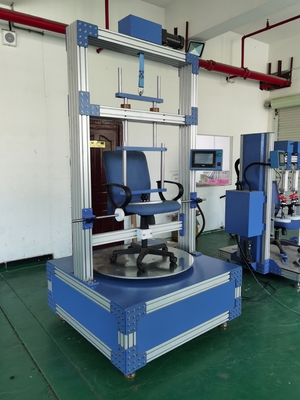

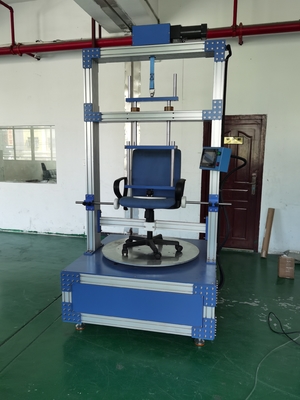

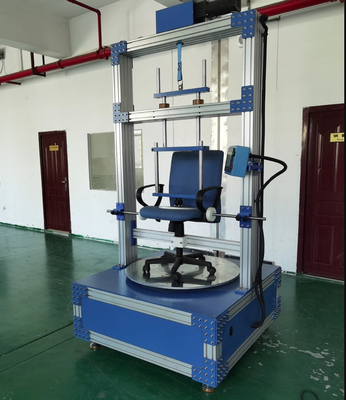

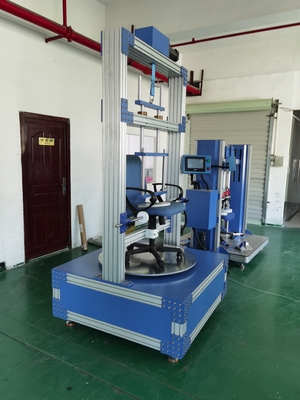

시험 이미지:
