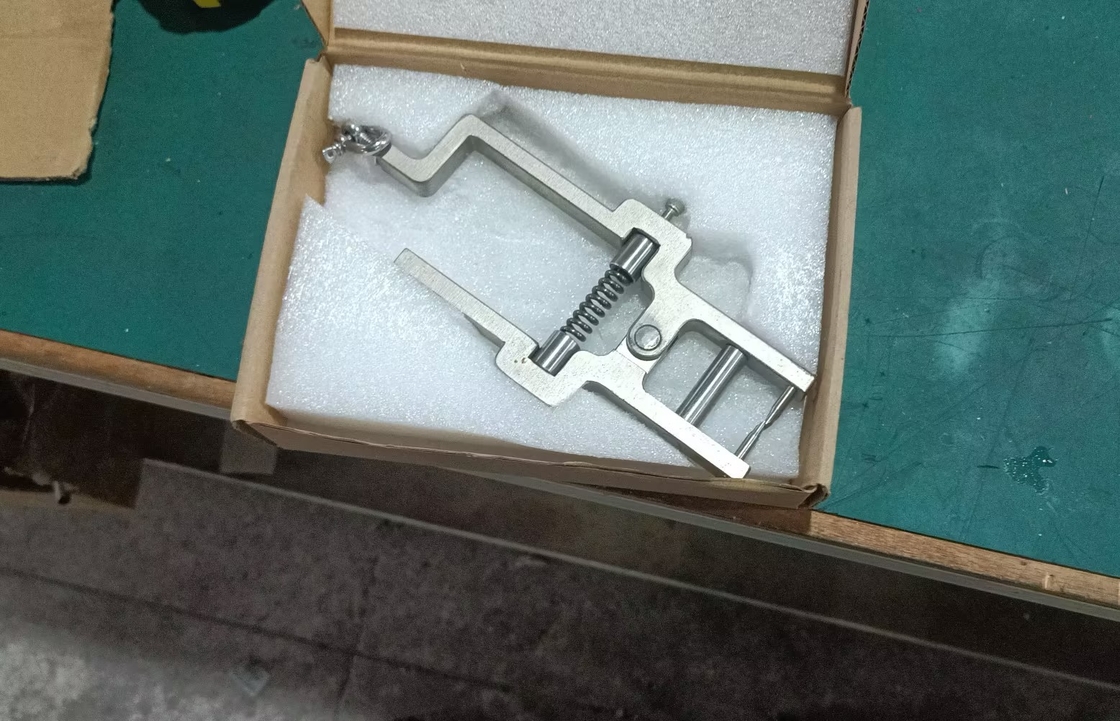

EN716-2 물먹기 검사기 안전 테스트 장비 어린이 침대 시험 클램프

기계 소개

H13 고강철로 만든 두 개의 치아 세트로 구성된 콧테스터로 45 로크웰 C에서 50 로크웰 C까지 단단해졌습니다.

그것은 장난감의 표면의 튀김을 테스트하기 위해 어린이 치아를 시뮬레이션하는 데 사용됩니다. 장난감 안전 테스트 프로젝트에 속합니다.

닫기 힘: 50+/-5N

차원:200*195*15 재료:강

매개 변수

1. H13 고 크롬 도구 강철 또는 그 동등한 재료로 만들어져 45 Rockwell C ~ 50 Rockwell C까지 단단한 두 개의 치아 세트로 구성된 장치
2. 咬测仪의 위쪽에는 두 개의 치아와 아래쪽에는 두 개의 치아가 있어야 하며, 치아의 한 쌍의 수직 중심선은 (1 ± 0,1) 다른 치아 세트의 중선 앞의 mm.
3. 완전히 닫힌 상태에서 이빨은 서로 (1 ± 0,1) mm 겹쳐야 한다.
4. 이빨의 가장 바깥쪽 모서리 반지름은 (0,3 ± 0,1) mm가 되어야 합니다.
5. The teeth shall be mounted so as to pivot about a point (50 ± 1) mm from the rear most pair of teeth and positioned so that when closed the centre lines of the two pairs of teeth are parallel to each other.
6. 물식 검사기에 치아 사이의 거리가 완전히 열렸을 때 (28 ± 1) mm를 초과하지 않도록 차단 장치가 장착되어야 합니다.
7. 이빨의 닫기 힘은 (50 ± 5) N로 설정해야 한다.
8. 물먹기 검사장에는 물체가 완전히 열린 턱에 (17 ± 1) mm 이상 더 깊게 들어가는 것을 방지하기 위한 안내기가 장착되어야 한다.

9. 물먹기 검사는 표본에서 치아를 뽑는 방향으로 중앙선을 따라 (50 ± 5) N의 힘을 가할 수 있는 장치가 장착되어야 합니다.

시험 표준

BS EN716-2:2008 4.11
BS EN1227-2:1999 4.4
EN13209-2:2005 6.7
