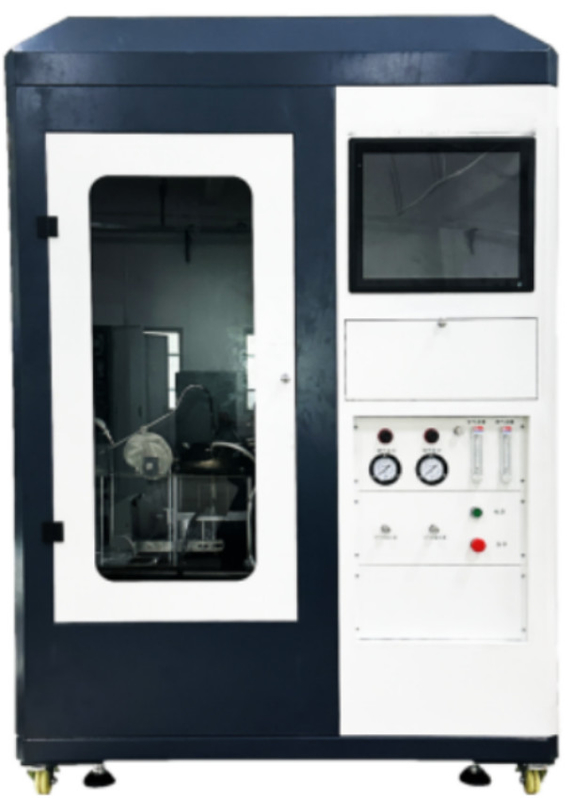

PC 제어 모델 ISO 5657 건축물 발화성 불화성 검사기

SL-FL56 건축물발화 성능 검사기

1기계 소개

소재의 화면의 불화성을 시험하기에 적합합니다.합성물 또는 부품, 정해진 열방사 조건 하에 수평으로 배치되면 두께가 70mm를 초과하지 않는그것은 벽과 천장 부리 재료, 바닥 시스템, 외부 부리 및 공기 통로의 열 단열 재료 등을 평가하는 데 사용될 수 있습니다. 특정 화재 시나리오에서,제품의 화재 상태가 정확하게 설명될 수 있습니다., 시험 결과는 실제 사용 중 제품의 연소 성능을 반영할 수 있고 시험은 어떤 재료가 쉽게 발화되고 어떤 재료가 쉽게 발화되지 않는지를 구별할 수 있습니다.소재의 화재 위험을 구별하는 데 도움이 됩니다..

2시험 표준

ISO 5657

3기계의 특징

제어 부분은 PLC 프로그래밍, 컴퓨터, 고 정밀 보드, 모듈 제어, PID 제어, 신호 수집 및 처리를 16 비트 고 정밀 보드를 사용하여 채택합니다. 정확도 수준은 1%에 도달 할 수 있습니다.안정적인 성능, 좋은 반복성 컴퓨터 제어 인터페이스: 3.2 고품질 장비와 기기 (Labview) 전문 개발 소프트웨어 사용, 인터페이스는 엄격하고 높은 자동화 수준,모든 관료와 작업이 컴퓨터에 통합되었습니다., 빠른, 조작하기 쉬운, 인간 인터페이스, 바보. 제어 테스트 프로세스는 실시간 테스트 데이터를 볼 수 있습니다, 자동 데이터 획득 및 처리를 실현할 수 있습니다,데이터 저장 및 출력 결정 결과 작동 소프트웨어 3.3: 윈도우 XP 운영 인터페이스, Labview 스타일, 작동하기 쉽고, 인간 인터페이스, 바보. 프로판 3.4 공기 공급 시스템, 공기 및 프로판을 통해 조절 밸브, 필터, 흐름 미터,체크 밸브, 화염 경련, 발화 불에 공급 됩니다. 더 정확하게 제어 질량 흐름 미터로 파일럿 불에 프로판과 공기의 흐름 조절. 3.5에 따라 GB/T14523-2007 8 섹션 및 섹션 8 ISO5657-1997 "시험은 기본적인 공기 또는 환경 보호를 위해 방패가 없어야 합니다, 시험 장비 주변 공기 속도는 0.2m/s를 초과할 수 없습니다. 운영자는 연소 제품의 손상을 피하고 방출 된 연기를 제거해야합니다.하지만 장치 위에는 강제 배기가스가 형성되지 않아야 합니다.적당한 상자를 개발하기 위해, 공기 흐름 속도가 시험에 영향을 미치지 않도록 보장 할뿐만 아니라, 연기를 효과적으로 배출합니다. 아래 그림 참조:

4기술 매개 변수

4.1 전체 기계: 방사선 콘, 발화 장치, 노즐, 압력판 장치 및 지원 프레임, 온도 기록기, 가스 시스템, 신호 획득 및 처리, 컴퓨터 등으로 구성됩니다.

4.2 샘플 래크, 판 및 압력판: 2개의 샘플 래크와 다른 부품의 장착장치는 벽 두께 1.5mm의 스테인레스 스틸 래크로 만들어집니다.25mm x 25mm 크기의 제곱 철강 튜브가 만들어집니다., 전체 크기는 275mm * 230mm입니다.

4.2.2 레벨 보호면 길이는 220mm, 두께는 4mm수평 보호판은 보호판의 모서리에 장착 된 16mm 지름의 세발로 기본 프레임 위에 260mm에 고정됩니다.150mm의 지름의 원형 구멍이 보드의 중앙에 절단되고, 구멍의 상단 가장자리는 수평 평면과 45°의 칸막이에 절단되어 폭이 4mm입니다.2 뿌리 길이가 355mm 미만인 홀딩 래크 설치, 20mm 지름의 철직 안내 막대, 각각 각 짧은 면에 지지 프레임의 중간 지점에 설치. 보호판 아래,두 개의 수직 안내 막대 사이에 25mm × 25mm 수평 조정 막대가 설치되어 있습니다..

4.2.3 조정 막대기는 안내 막대기에 미끄러질 수 있고 나사를 이용하여 수동으로 특정 위치에 나사질할 수 있다. 조정 막대기는 중앙에 수직 구멍 장갑을 갖추고 있다.직경 12mm, 길이 148mm의 수직 슬라이딩 막대기를 고정하는 데 사용됩니다.180mm의 측면 길이와 4mm의 두께의 정사각형 압축판이 슬라이드 막대 위에 배치됩니다.압력판은 균형 회전 팔을 통해 보호판의 아래쪽 표면을 밀어, 수평 조정 막대 아래와 수직 슬라이딩 막대 아래쪽 끝에 설치됩니다.

4.2.4 회전팔의 한쪽 끝에는 수직 슬라이더의 하단 끝의 홉에 롤러가 있고, 다른 끝에는 조정 균형 망치가 설치되어 있다.대중량은 다른 품질의 샘플을 균형 잡을 수 있으며 샘플과 보호판 사이에 20N의 일정한 압력을 가할 수 있습니다.시험 도중, 샘플이 붕괴, 부드럽고 녹을 수 있기 때문에, 압력판의 상향 움직임을 제한하기 위해 조정 및 위치 장치가 제공되며, 최대 거리는 5mm입니다.그리고 패드는 압력판과 보호판 사이에 사용할 수 있습니다.

4.3 방사선 콘

4.3.1 방사선 콘: 명소 전력 3kw, 방사선 강도: 10kW/m2 ~ 70kW/m2 난방 원자, 난방 원자 길이는 3500mm, 지름은 8.5mm 스테인리스 스틸 전기 튜브,둥근 테이블 모양으로 뭉쳐 보호 덮개 껍질에 설치됩니다.껍질의 전체 높이는 (75±1) mm이고, 상단의 내부 지름은 (66±1) mm이고, 바닥의 내부 지름은 (200±3) mm이다.방패의 내부와 외부 두께는 1mm 스테인리스 스틸입니다, 중간 클립은 10mm 두께이며, 명목 밀도는 100kg/ M2 세라믹 섬유 단열 물질입니다.난방 요소는 강철 바늘을 통해 보호 덮개 내부 표면에 단단히 고정됩니다, 그리고 4 개의 클램프가 보호 뚜?? 의 둘레에 동등한 거리에 고정되어 보호 뚜?? 의 바닥에 있는 전기 열 파이프가 우연히 풀리는 것을 방지합니다.수직으로 내보낼 때, 상처 가열 요소는 방패 상단의 열 면적의 10% 이상을 차단하지 않습니다.
