| 브랜드 이름: | SKYLINE |
| 모델 번호: | SL-T01 |
| 모크: | 1개 단위 |
| 가격: | negoitable |
| 지불 조건: | T/T,웨스턴 유니온,머니그램 |
| 공급 능력: | 1개 단위 |

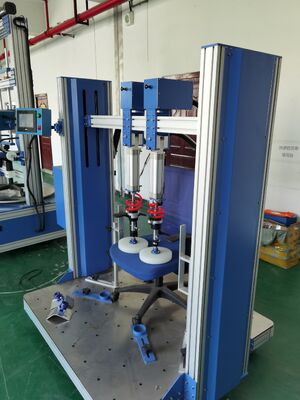

이 시험기는 BIFMA X5.1 및 BIFMA X5.4 표준에 따라 팔걸이 수평 정적 시험 및 내구성 시험, 팔걸이 수직 정적 및 내구성 시험을 수행합니다.
GB/T 10357.3-2013 4.6 & 4.9; ANSI/BIFMA X5.1-2017 10.4, 12, 13, 20; EN1728-2012; EN 581; ISO 7173-1989
| 매개변수 | 사양 |
|---|---|
| 용량 힘 | 200kg |
| 실린더 스트로크 | 500mm |
| 시험 속도 | 10-30회/분 (조절 가능) |
| 팔걸이 높이 | 550-950mm |
| 시험 횟수 | 1-999999회 |
| 제어 모듈 | PLC 및 LCD 터치스크린 |
| 제어 압력 모드 | 서보 비례 밸브 제어 |
| 공기 공급원 | ≥0.5MPa |
| 전원 공급 장치 | 1상 AC 220V |
사무용 가구 제조업체– 의자 팔걸이 품질 관리 및 제품 개발 시험
시험 및 인증 연구소– BIFMA 및 기타 표준에 대한 제3자 적합성 검증
연구 개발 시설– 제품 설계 검증 및 재료 성능 평가
조달 및 품질 보증 팀– 공급업체 제품 검증 및 입고 검사
교육 및 훈련 기관– 가구 시험 방법론 교육 및 시연
Q1: 이 장비는 무엇에 사용됩니까?
이 기계는 BIFMA X5.1 표준에 따라 사무용 의자 팔걸이의 강도와 내구성을 시험합니다. 수직/수평 정적 하중 시험 및 주기적 내구성 시험을 수행하여 제품 신뢰성과 인증 준수 여부를 검증합니다.
Q2: 어떤 표준을 준수합니까?
ANSI/BIFMA X5.1-2017 (조항 10.4, 12, 13, 20), GB/T 10357.3-2013, EN 1728-2012, EN 581 및 ISO 7173-1989를 준수합니다.
Q3: 시험기는 어떻게 작동합니까?

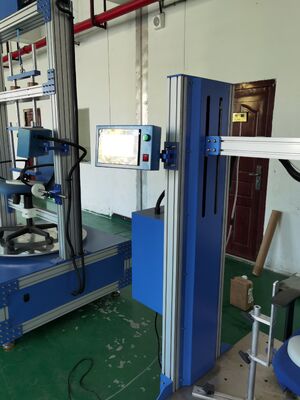

이 기계는 서보 비례 밸브로 제어되는 공압 실린더를 사용하여 팔걸이에 정밀한 하중을 가합니다. PLC 터치스크린을 통해 시험 매개변수를 설정하고 진행 상황을 모니터링하며 사전 설정된 사이클 수에 도달하면 자동으로 중지할 수 있습니다.
Q4: 어떤 팔걸이 높이를 시험할 수 있습니까?
조절 가능한 고정 장치는 550mm에서 950mm까지의 팔걸이 높이를 수용하여 대부분의 표준 사무용 의자 구성을 포함합니다.
Q5: 몇 번의 시험 사이클을 실행할 수 있습니까?
시험 사이클을 1에서 999,999까지 설정할 수 있습니다. 사전 설정된 횟수에 도달하면 기계가 자동으로 종료됩니다.
Q6: 어떤 전원 및 공기 공급이 필요합니까?
1상 AC 220V 전원 공급 장치와 최소 0.5MPa의 공기 공급원이 필요합니다.
기능 하중 시험/내하중 시험:각 전방 다리에 334N (75 lbf.)의 힘을 1분 동안 한 번씩 가합니다. 힘을 제거합니다.
내하중 시험:기능 하중 시험과 유사하지만, 힘은 503N (113 lbf)입니다.
기능 하중:750N (169 lbf.)의 힘을 1분 동안 가합니다. 힘을 제거합니다.
내하중:1125N (253 lbf.)의 힘을 1분 동안 가합니다. 힘을 제거합니다.
기능 하중:445N (100 lbf.)의 힘을 바깥쪽 방향으로 1분 동안 가합니다. 힘을 제거합니다.
내하중:667N (150 lbf.)의 힘을 바깥쪽 방향으로 1분 동안 가합니다. 힘을 제거합니다.
시험 절차:각 팔에 400N (90 lbf.)의 힘을 그림 20b에 표시된 대로 초기 10도 ± 1도 각도로 동시에 가합니다. 팔 하중 장치는 팔이 변형되거나 회전할 때 팔을 따라야 합니다 (전후, 좌우 및 회전 움직임 허용). 그림 20b와 유사한 시험 장치를 사용하는 경우, 하중 적용 거리는 그림에 지정된 길이여야 합니다. 힘 및 각도 적용이 동등한 경우 다른 하중 적용 방법도 허용됩니다. 힘은 분당 10~30 사이클의 속도로 60,000 사이클 동안 가하고 제거합니다.
