Brand: SKYLINE INSTRUMENTS CO.,LTD
SKU: SL-1666
Price: 4500.00 USD
Availability: InStock

제품

홈 / 제품 / 불 시험 장비 /

브랜드 이름:	SKYLINE
모델 번호:	SL-1666
모크:	1세트
지불 조건:	T/T(보증금 50%, 선적전 50%), L/C
공급 능력:	달 당 20 세트

상세 정보

제품 설명

상세 정보

원래 장소:

둥관, 광둥, 중국

인증:

UL1666, ISO 9001

적용규격:

UL 1666

챔버 레이어:

3개 층, 내부 1.22 x 2.44 m

레이어 높이:

바닥 1.22m, 첫 번째 3.66m, 두 번째 2.24m

챔버 재료:

벽돌 벽 두께 203mm, 콘크리트 중간층 바닥 127-203mm

층간 개구부:

305 x 610mm, 뒷벽에서 203mm, 측벽에서 102mm

액세스 도어:

첫 번째와 두 번째 레이어에는

내부 조명:

고온 방폭 램프

온도 측정:

US OMEGA K형 열전대, 28AWG, 최대 700C, 0.1C 정확도

원심 팬:

1.5KW

팬 속도 제어:

대만 Taian 주파수 인버터

기류 측정:

열전대와 미세 차압 센서를 갖춘 양방향 유량계

연소기:

1/2인치 강철 버너 헤드, 6.4mm 화염 확산판(CNC 가공)

점화:

질화규소 점화기, 24V, 몇 초 안에 800-1000C까지 가열

가스열차:

일본 Ito Mirai 감속기, Yataike 솔레노이드 밸브, 이탈리아 Guilong 필터, ALICAT 질량 흐름 컨트롤러

질량 유량 제어기:

미국 ALICAT, 0-3.5g/s, +/-0.8%, 0-5V 출력

데이터 수집:

어드밴텍 ADAM-4520/4117/4118, OMRON CP1H-XA40DR-A + CP1W-TS004

버너 열 방출:

154.5kW, 30분 테스트

토목 구축물:

고객이 제공하는 인프라

포장 세부 사항:

필름 랩 및 완충재가 포함된 표준 수출 목재 케이스

공급 능력:

달 당 20 세트

강조하다:

CMR Vertical Shaft Cable Rating

154.5kW Multi-Cable Burner Test

Silicon Nitride Auto-Ignition System

제품 설명

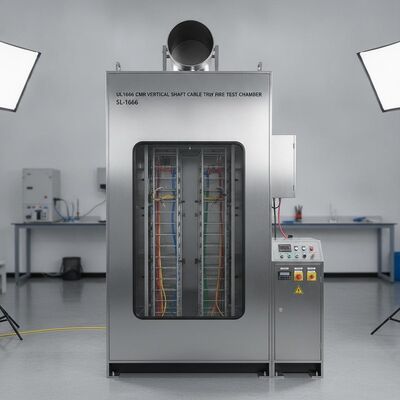

UL1666 CMR 수직 샤프트 케이블 트레이 화재 시험 챔버 (난연 케이블 인증용)

SL-1666 CMR 케이블 시험 챔버는 환기 샤프트에 수직으로 설치된 여러 케이블의 연소 조건을 재현하고 UL 1666에 따라 난연 성능을 평가합니다. 합격 결과는 CMR 등급으로 평가됩니다.

여러 시편을 수직 샤프트에 배치하고 방출열이 154.5 kW인 버너를 30분 동안 적용합니다. 통과 기준: 불꽃은 높이 12피트의 방 상부로 전파되지 않아야 하며 온도는 454.4°C를 초과하지 않아야 합니다. 연기 밀도는 이 시험에 포함되지 않습니다.

연소 시험 챔버

챔버 구조	3층, 내부 1.22 x 2.44 m; 하부 층 최소 1.22 m 높이, 첫 번째 층 3.66 m 높이, 두 번째 층 2.24 m 높이. 각 층에는 305 x 610 mm 개구부가 있습니다.
건축 자재	벽은 두께 203 mm의 벽돌로, 중간 바닥은 두께 127-203 mm의 주조 콘크리트로 제작되었습니다.
중간 개구부	305 x 610 mm, 뒷벽에서 203 mm, 측벽에서 102 mm 떨어진 곳.
상부 개구부	시험 중 연기 배출을 위한 상부 배기구.
접근 및 조명	시편 및 열전대 설치를 위한 첫 번째 및 두 번째 층의 접근 도어; 내부 고온 방폭 조명.
온도 측정	미국 OMEGA K형 열전대, 28 AWG, 최대 700°C, 정확도 0.1°C, 소프트웨어로 모니터링.

참고: 토목 공사/인프라는 고객이 제공합니다.

공기 공급 시스템

표준 요구 시험 공기량을 제공하는 1.5 kW 원심 팬
팬 속도를 조절하고 챔버 공기량을 제어하는 대만 타이안 주파수 인버터
유입 공기 흐름을 측정 및 표시하는 열전대 및 미세 차압 센서가 있는 양방향 유량계

점화원

버너: 1/2인치 강철 버너 헤드, 6.4 mm 강철 화염 확산 플레이트, 표준 치수로 CNC 가공
점화: 실리콘 질화물 점화기, 24 V, 수십 초 내에 800-1000°C로 가열; 소프트웨어 제어

가스 공급 시스템

가스 트레인에는 일본 이토 미라이 압력 조절 밸브, 대만 야타이케 솔레노이드 밸브, 가스 체크 밸브, 이탈리아 길롱 가스 필터, 대만 야타이케 오일-물 분리기 및 미국 ALICAT 가스 질량 유량 제어기가 포함되어 있으며, 금속 그리드 제어 캐비닛에 장착됩니다.
질량 유량 제어기: 미국 ALICAT, 범위 0-3.5 g/s, 정확도 ±0.8%, 0-5 V 출력, 소프트웨어 설정 가능
연소 시간 및 기타 매개변수는 소프트웨어를 통해 설정됩니다.

컴퓨터 데이터 수집 시스템

대만 Advantech 수집 보드: ADAM-4520, ADAM-4117, ADAM-4118 x2, OMRON 컨트롤러 CP1H-XA40DR-A 및 온도 모듈 CP1W-TS004와 함께. 시각화: 두 번째 층의 열전대 8개와 첫 번째 층의 열전대 1개를 표시하고, 시험 전에 챔버 온도가 요구 사항을 충족하는지 자동으로 판단하며, 공기 속도 및 배기 속도를 표시합니다.
