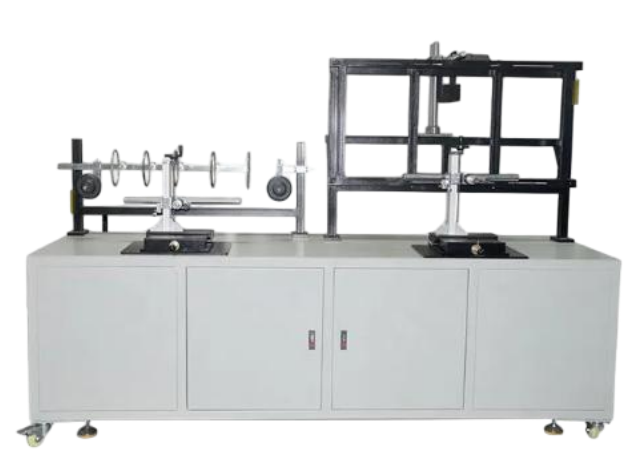

BS 6387 및 IEC60331-11 전선 및 케이블 저항 테스터

이 시험 장치는 단독 화재 또는 충격으로 화재에 노출되었을 때 회로 무결성을 유지해야 하는 케이블을 시험하는 데 사용됩니다.시험 조건은 최소 750°C의 온도에 해당하는 제어 열출력으로 된 불꽃에 기초합니다., 또는 적어도 830°C의 온도에서 충격으로 불타

와이어와 케이블 화재 테스트는 배선 또는 네트워크 애플리케이션에 대한 케이블의 불 저항을 테스트하는 데 사용됩니다.회로를 유지하기 위해 케이블의 무결성을 확인하기 위해 750°C와 950°C 이상의 불꽃에서 연소.

• BS 6387
• IEC 60331 (고객 요구 사항)
• IEC 60331-11 & 12:2002
• IEC 60331-21 ~ 23:1999
• IEC 60331 제 11 부: 불만 불면 최소 750°C의 불온
• IEC 60331 제 21 부분 0.6/1 kV까지 등급 전압의 케이블
• IEC 60331 Part 12 적어도 830°C의 화염 온도에서 충격으로 인한 화재
• IEC 60331 제 31 부분 충격으로 인한 화재, 0.6/1 kV까지의 등급 전압의 케이블

차원:1750mm (W) × 680mm (D) × 1400mm (H)무게:160kg

• 불에 대한 단독 저항성
• 물과 불에 대한 저항
• 기계 충격에 대한 불 저항성

1. 표본 지원 장치는 배지 또는 케이블의 보호 끝을 수평으로 잡고 있습니다. 한쪽 끝은 움직임을 막기 위해 고정 된 클램프로 클램프되며 다른 끝은 표본을 지원합니다.케이블의 중앙은 300mm 떨어져 두 금속 반지 의해 지원금속 고리 및 지원 장치의 다른 금속 부품은 잘 땅. 금속 고리의 내부 지름은 약 150 mm이며 지름 10 ± 2 mm의 둥근 막대를 사용합니다.
2. 발화원은 미국 AGF 프로판 리본 번러로 노즐 길이 500mm, 명목 노즐 너비 15mm입니다.노즐은 1의 명목 지름의 세 줄의 점진 구멍을 가지고 있습니다.32mm 및 3.2mm의 중심 거리가 있습니다. 노즐의 양쪽에 작은 구멍은 ±5%의 차원 허용량으로 화염 연소를 유지하기 위해 파일럿 구멍으로 사용됩니다.
3. 수입된 질량 흐름을 조절하는 장치로 가스 및 공기 흐름을 조절하고, 읽기의 정확도는 1.5% 이상입니다.
4. 수입 압력 절감 밸브는 0.1 MPa ± 3 Pa의 출력 압력을 제공합니다.
5. 수입 압력 측정기는 0~200 kPa의 압력 범위를 제공합니다.
6. 타워 온도 캘리브레이션을 위해 지름 1.5mm의 수입 오메가 열쌍이 사용됩니다.
7. 자동 가스 차단과 함께 연소 테스트 시간을 설정할 수 있습니다.
8. 표준 테스트 소프트웨어는 번어 캘리브레이션 온도, 프로판 흐름, 공기 흐름을 표시합니다.
9. 시험은 0.6/1.0 kV 이하의 명소 전압의 케이블에 적용됩니다.
10. 시험 중에 연속성 검사에 사용되는 전류는 케이블의 모든 전도기를 통과합니다.이 전류는 누출 전류가 허용될 때 필요한 시험 전압을 유지하기에 충분한 용량을 갖춘 3단계 스타 트랜스포머에 의해 공급됩니다.표본의 다른 끝에서,각 선도자 또는 각 선도자 세트는 포인팅 장치 (LED 표시기) 에 연결되어 컴퓨터 소프트웨어에서 데이터를 얻을 수 있는 전류를 형성합니다..
11. 전압 설정은 자동 전압 설정을 위해 컴퓨터를 통해 입력 할 수 있으며 패널 버튼을 통해 정밀 조정 할 수도 있습니다.
12. 시험 회로 전류 보호 장치는 GB 13539에 명시된 D II 타입에 해당하는 피질을 채택한다.5, 표준 2A 안전 장치로 교체하기가 쉽습니다. 수입된 소형 차단기가 각 테스트 회로를 보호합니다.
13. 테스트 케이블의 전류 및 전압 데이터는 2차 기기를 통해 디지털로 표시됩니다. 테스트 전류 정확도는 0.001 A이며 최적 테스트 전류는 0.25 A입니다.
14. 모든 전류와 전압의 실시간 측정 데이터는 전류와 전압 곡선을 생성하기 위해 컴퓨터에 의해 수집됩니다.화재 조건에서 각 케이블의 전류 및 전압 곡선을 표시하고 화재 저항 성능을 결정합니다.화재 시간에 따라 케이블의 추가 분석이 가능합니다. 최종 데이터는 컴퓨터 데이터베이스에 저장되고 쉽게 액세스 할 수있는 표준 보고서를 생성합니다.
15. 시험 전에 불꽃 온도는 수입 된 장갑 열 쌍을 사용하여 정렬됩니다. 정렬 온도는 컴퓨터로 최소 10 분 동안 수집됩니다.그리고 컴퓨터에서 화재 모드가 선택됩니다화재 공급 모드에 따라 컴퓨터는 수집 된 온도를 기반으로 평형 샘플링 및 차이 계산을 수행하고 확인 보고서를 제공합니다.보고서는 데이터베이스에 저장되어 확인의 신뢰성 및 권한을 보장합니다..
16. 시험 도중, 가스 및 보조 공기 모두 질량 흐름 컨트롤러에 의해 제어되고 벤투리 를 통해 혼합됩니다. 컴퓨터는 자동으로 흐름 밸브를 제어,데이터베이스에 실시간으로 기록됩니다.컴퓨터는 자동으로 가스 및 보조 공기 비율을 제어하여 완전한 연소를 보장하여 안정적인 불꽃을 생성하고 불꽃 온도를 안정시킵니다.
17. 회로 는 정상적 으로 전력 을 공급 할 때, 각 회로 는 수입 된 표시등 을 사용 한다. 화염 상태 에서 선 이 불완전 할 때, 해당 회로 표시등 은 꺼진다.컴퓨터는 자동으로 현재 상태를 결정하고 소리 및 빛 알람을 제어.

1. 열 공급원: 리본형 프로판 가스 연장기
2. 3줄의 가로 구멍으로 구성되어 있습니다. 연기의 평균 앞 너비: 15mm; 구멍 지름: 1.32mm; 중앙 사이의 거리는: 3.2mm.
3. 발화장판 양쪽 면에 화염 보존을 위해 파일럿 구멍에 닦은 구멍 줄.
4. 두 개의 열쌍이 수평으로 설치되어 있으며, 온도를 검사하기 위해 연기의 중앙선 왼쪽과 오른쪽에서 45mm 떨어져 있습니다.
5. 질량 흐름 조절기는 가스 및 공기 흐름을 조절하며, 정확도는 1.5% 이하입니다.
6. 소프트웨어는 번어 캘리브레이션 온도, 프로판 및 공기 흐름 속도 등을 표시합니다.
7. 전류는 회로 무결성을 유지할 수 없을 때 필요한 시험 전압을 유지하기에 충분한 용량을 가진 3단계 스타 트랜스포머에서 공급됩니다.
8. 선도자 연결 표시기 (LED 표시기) 는 전류를 형성합니다.
9. 전압 값은 소프트웨어에 의해 자동으로 설정되고 패널 컨트롤러에 의해 조정됩니다.
10. 전류 및 전압 데이터의 디지털 디스플레이, 전류 정확도 0.001A
11. 2A 퓨즈로 전류 보호
12. 모든 전류와 전압의 실시간 측정 데이터가 컴퓨터에 의해 수집되고 전류와 전압 곡선이 생성됩니다.
13. 회로 무결성을 유지할 수 없을 때, 해당 표시등이 꺼지고 컴퓨터는 자동으로 상태를 결정하고 시간을 기록합니다.소리와 빛의 경보를 보내며.
