EN1363 튼튼한 가연성 시험 장비/건물 구성요소 불 시험 수직 로

튼튼한 가연성 시험 장비/건물 구성요소 불 시험 수직 로



사용

EN 1363년은 고열의 밑에 성분을 완료하는 건축재료의 주로 겨냥한 내화성 필요조건입니다.



제품 소개

불 시험 로의 디자인은 EN1363-1의 1363-2 탄화수소의 관련된 필요조건에 건축재료 성분을 위한 불 성능 시험에 있는 구부리고 ISO 기준 Sintef (노르웨이), LGAI (스페인), PSB (싱가포르), OTIS (프랑스), Vetrotech (스위스), Chiltern 국제 경기 (영국), AGCFlatglass (벨기에) Bodycote 워링턴 불 (영국), 극동 화재 탐지 센터 (중국) 및 토마스 종 Wright (두바이)와 유사합니다 따릅니다. 장비는 많은 년에 특별히 연소실의 각종 표본 구성 그리고 필요한 성분 시험의 믿을 수 있고는 정확한 방법을 창조하기 위하여 디자인되고 개량됩니다. 제한하는 시험 견본의 각종 유형은 연소실에 둘 수 있습니다. 구조. 장치 제어, 지정된 시간, 온도 그리고 특정 성능 표준과 더불어 압력에 가열에 표본의 응답.

난로는 우리 공장에 생성하고, 설치되고 시험되고, 당신의 미리 설치된 기능에 따라, 무거운 선적을 위해 적당한 포장으로 분해되고 트레일러로 수송됩니다.

노벽은 현행 규정에 따라 망치 파란 방열 페인트로, 형성합니다 평화로운 체계를 살포될 것입니다.

1250 °C.까지 로에 의하여 시험되는 온도.



기술적인 모수



로 안대기:

일반적으로 1400 종류에 의하여 격리된 벽돌은 시멘트 연결을 위해 적당한 연소기 기초의 모든 위험한 지역 그리고 지역에서 조밀한 42%를 사용하여 특정 지역에 있는 구조토 절연제 그리고 최고 격리한, 낮 온도 물자로, 되도록 일렬로 세워집니다. 반토 벽돌은 6 시간 고열 시험 도중, 안 안대기 충분한 절연제를 제공할 것입니다.



, 대신할 수 있는, 조밀한, 던지기 물자 고강도, 조립식으로 만들어진 내화 벽돌은 연소실의 정면에 강철 구조물의 주위에, 장악될 것입니다. 항구를 전망하는 조립식으로 만들어진 내화 물질은 수선을 위한 외면에서 필요하면 제거될 수 있는 강철 구조상 포탄으로 경량 내화물을 따라서 건설합니다. 비데오 카메라 가늠구멍은 내화물 보기 항구 대신에 고객 요구를 적응시키기 위하여 이용될 수 있습니다.



3개의 굴뚝 하수구의 단면은 원형, 잠함의 기밀실을 포함하는 각각 입니다. 3개의 잠함의 기밀실은 원형 고급 스테인리스 구조이고 그들의 갱구는 물로 냉각됩니다. 여기에서 일렬로 세우는 굴뚝은 생물 분해성 세라믹 섬유 물자입니다.



강철 구조:

포탄은 구조상 온화한 강철 및 판금으로 만들고 고체, 비 모양없이 한 구조이기 위하여 디자인됩니다. 강화한 판은 가열기, 시창, 열전대, 압력 및 감시 점을 구멍을 제공합니다. 강철 구조의 디자인은 그것의 사용 기능이 고려되었다는 것을 보증하기 위한 것입니다. 장치의 튼튼한 본질은 시험 환경에 있는 그것의 근속기간을 지킵니다.



로는 위치에 조립될 수 있는 3개 부품에서 공급됩니다.



1) 지원 강철 일과 던지기 철공장

수직 표면은 연소실 구조에 단단한 무쇠 단면도에 도망하고 이동할 수 있기 위하여 디자인됩니다. 오목면은 4개의 쐐기/롤러 부류 집합으로 장악되는 수직 제한하는 구조를 밀봉하기 위하여 이용된 박아 넣어진 세라믹 충전재 받고 유지하기를 위한 주물에서 형성됩니다.



2) 자동화된 압력 통제되는 차단기

가스는 3개의 오프닝을 통해 로의 뒤에 수직 덕트에 들어가고 공통점 굴뚝에 그 후에 갈 것입니다. 3개의 잠함의 기밀실은 모터 몰고 연소실에 있는 압력을 통제합니다. 잠함의 기밀실은 물 냉각되고 고객이 물 공급과 배수장치를 제공할 것을 요구합니다.



3)연소 장비

다음과 같이 연소 장비를 제공하십시오:

표본에 점화를 위한 12의 가스 버너 분사구는 떠오릅니다

12의 가동 가능한 공기 관

12의 가동 가능한 가스 관

12의 수동 공기 나비 벨브

전자기 12 이중 결합된 제 순서 및 기관 벨브

12의 가스 마개

12의 짐 저압 영 가스 주지사

3개의 전기 공기/가스 비례적인 열려있는 메인 제어 벨브

불꽃 점화와 UV 성분을 가진 자동적인 가스 버너 안전 제어 장치의 12 세트

12의 점화 플러그

12 U.V. 유형 화염 발견자

1개의 공기의 압력 다름 스위치

1개의 부정 압력 스위치

1개의 과압 스위치

2개의 가스압력 스위치

난로에 1개의 공기와 가스관 그룹

1개의 수동 가스 마감 요점 벨브



6개의 측의 각 측에 6개의 가열기의 수직 얼굴은 3개의 지역 (각 지역에서 4)에 의해 통제됩니다

연소 장비/점화 장비 및 배관의 배치는 유럽 기준에 따르는 가스 규칙에 따라 우리의 등록된 가스 엔지니어에 의해 규정됩니다. 분리되는 가열기 엔진의 돌연 정지 체계, UV 장치, 불꽃 점화 장치, 차별 압력 스위치 내부고정기 장치, 항공 보급 압력 스위치/솔레노이드 벨브, 가는곳마다 가스압력 스위치, 부정 압력 스위치, 압력 스위치, 차별 압력 공기의 압력 스위치에 로는, 전등 스위치, 잠함의 기밀실 한계 스위치 및 퍼지 체계를 시작합니다



4)최신 규칙에 따르는 열전대, 위치 및 디자인

로의 뒤 벽에 있는 9개의 열전대의 위치는 지정될 것입니다. 보조 부속품의 포장에서, 우리는 적당한 니켈 철 합금 우리가 제공하는 열전대를 지원하기 위하여 관을 공급할 것입니다.



5)최신 규칙에 따르는 압력 점, 위치 및 디자인

2개의 니켈 철 합금 관은 연소실 벽의 각 측에 두고, 관의 끝은 “T” 모양에 있습니다. 압력 점은 분야 배선 변환장치에 모두 연결될 것입니다.



6)산소 해석기

지정된 표본 추출 점은 니켈 철 합금 시험관과 부속품을 포함합니다.



7)보기 항구

4개는 로의 뒤 벽에 있고 공급관에 방열 유리, 공기 냉각, 연결 및 스테인리스 열 차폐를 이루어져 있습니다. 이 보임창에 대안은 사진기 가늠구멍입니다.



8)전기 일

모든 솔레노이드 벨브, 안전 제어 상자, 점화 플러그, 화염 발견자, 진공과 과압 스위치, 전기 벨브 및 안전 내부고정기 한계 스위치는 분야 배선 맨끝 접속점 상자에 우리의 임명 엔지니어에 의해 연결될 것입니다.



9)기술적 세부사항

m 3개 x를 위해 3개 m 갱구 로는, 가스 수요 시간 당 천연 가스의 대략 260 입방 미터입니다, 액화 석유 가스는 시간 당 130 입방 미터이고, 최소한도 압력은 21 mbar입니다.

필요조건, 기준 15mm 빨간 구리 가구 냉수 공급, 이 3개의 압력 통제 벨브의 각각에 가깝을을, 로 무게를 답니다 대략 12 톤의 급수하십시오.

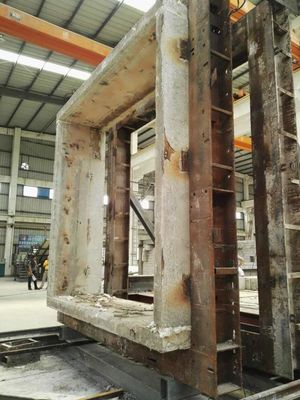

수직 시험을 위한 비 선적 제한하는 구조

내부 차원 3m x 3m 무게 - 대강 5 톤 (표본 없이)



1. 개관

완전한 구조는 건물 안쪽에 교량 기중기로 움직이기를 위해 적당합니다. 4개의 롤러 막대기는 구조에 쐐기 부류에 그(것)들을 확고한 시키기 위하여 연결되고 연소실에 밀봉됩니다.



외부 구조는 가동 가능한 강철 플레이트로 만들고 및 조립식으로 만들어진 고밀도 다루기 힘든 및 정박을 가진 직접적인 열에 의해 보호된 강한 구조입니다. 그들은 분리가능하기 위하여 디자인되고, 시험하고 있는 동안 기계적인 손상은 생깁니다. 그것을 혼자 대체하십시오. 벽돌에는 견본을 고치는 촉진할 것이다 그것에 있는 제대로 있던 구멍이 있습니다. 제한하는 구조의 내부 크기는 3 미터 x 3 미터입니다.



전체 장치는 구조가 실험실에 어디에서든지 설치될 수 있다 그래야 지원 다리를 비치하고 있습니다.



노 제어 체계의 우리의 개관은 이러한 두 종류로 사이 대안인 이 명세에서 개설된 실물대 불 정격 건축 시험 로에 적용 가능합니다.

우리는 자동 통제 및 자료 기록, 가득 차있는 수동 제어, VDU 전시 및 모든 감지기 입력 채널을 개인적으로 측정하고 끝 시험 자료 분석을 제공하는 기능 측정 체계 포함합니다.



데이타 기록 체계에는 4개의 기록 위치에 있는 240의 기록 수로 토탈이 있고 DC 변환기의 모든 주된 형태에 측정 가능합니다에서 K, N 및 유형 R 열전대, 변형계, 압력 감지기, 진지변환 감지기, 가스 해석기, 짐 세포 및 압력 감지기 산출. 가장 높은 입력 범위는 적어도 5 VDC를 수용하고 ESD와 과전압에 대하여 보호해줍니다. 3000의 볼트 DC의 고립 전압은 측정 입력과 제어 컴퓨터 사이에서 제공됩니다. 측정 체계는 단순히 그것의 기능을 확장할 수 있습니다.



모든 측정 수로에서 산출은 1분 1초에서 붙잡을 수 있습니다.



순간 자료는 감시 방에서 표시되고, 로의 옆에 두번째 전시가 이 일지모른습니다, 이것은 이 단계에서 포함되지 않습니다.

2. 기계설비 묘사

체계의 심장은 IP65 지면 서 있는 보호까지 수준입니다. 이것은 로를 통제하기 위하여 필요로 한 모든 릴레이 및 논리를 포함합니다. 모든 외부 연결은 대응하게 평가한 케이블 동맥 또는 케이블 덕트를 통해 입니다. 내부 스위치는 설치된 4개의 극 릴레이, 그것의 자신의 지시자에 각각 및 차단이 업계 표준 DIN 가로장을 통해, 설치됩니다. 소형 처리기 공용영역 체제는 아날로그 시스템 및 전환 입력/출력 장치을 이용하여 달성됩니다. RS485 표준 인터페이스를 통해서 외부 커뮤니케이션. 모든 내부 스위치 및 외부 통제 선은 공업 표준 24V 실시에 따릅니다. 녹을의 가능성이 있을 한, 소형 차단기 및 누설 보호 장치를 통해서 체계에 설치됩니다.



3. 컴퓨터 통제

로 온도 및 압력의 완전한 컴퓨터 자동 통제를 위해 요구된 조건은 RS485를 통해 통제 시스템에 연결됩니다.



최소한 256 MB 그래픽 시스템을 제공할 수 있는 제어 컴퓨터는 공급한, 2.66 GHz 가공업자, 기억 및 300 GB 조정 디스크의 2개 GB일 것입니다. 운영 체계는 윈도 xp 또는 특별한 다른 규정이 없으면 비스타입니다.



광학적으로 격리한 RS485 연결은 컴퓨터와 통제 장 사이 실제적인 한계가 없다는 것을 의미합니다. 이 컴퓨터는으로 온도와 압력을 포함하여로 정보, 빗나가게 된 산출과 같은 표본 열전대 그리고 다른 감지기를 포함하여 가열기 상태 및 벨브 위치를, 표시하기 위하여 사용됩니다.



4. 자료 기록 이중 벌채 체계 이용

자료는 위 컴퓨터에 기록되고 시험 도중 시험 표본의 성과의 순간 분석 자료를 보여주었습니다. 장치는 표준 컴퓨터 통신망에 그것의 스크린 전시를 방송하골, 이 네트워크에 연결된 어떤 컴퓨터든지 시험 정보에 로그인할 수 있습니다. 시설은 실험실에 있는 관찰자에게 시험 자료를 제공하기 위하여 이용될 수 있습니다. 모든 기록 정보는 다른 컴퓨터에 자동적으로 저장됩니다.



5. 수동 제어

로는 수동으로 운영할 수 있습니다. 완전한 점화 체계는 제어 컴퓨터의 가동에 종에 없습니다. 오븐을 점화하기 위하여 명확한 출발 단추를 누르십시오. 일련의 빛은 명확한 순서가 정확하게 점진했다는 것을 나타냅니다. 일단 모든 유효한 가열기가 그들의 개인적인 가열기 제어반에게서 미리 설치 시간 동안 발화되면. 로가 이 기간 안에 발화하지 않는 경우에, 체계는 다시 맑게 되어야 할 것입니다. 각 지역 및 에어 브레이크 모터에 있는 가스 공기의 위치는 개인적으로 주된 통제 세트를 통해 조정될 수 있습니다. 시험 도중, 로의 안전은 연동 장치의 사슬, 그것의 자신의 표시등에 각각에 의해 감시됩니다. 이 내부고정기는 로가 닫히는 원인이 되는 내부고정기가 수동 리셋 발포 순서까지 붙잡고 붙들리다 그래야, 걸쇠를 겁니다. 동시에 건강한 경보 장비 장비해.



6. 측정 공용영역

우리의 추천한 데이타 기록 및 통제 시스템은 240의 수로 토탈을 구성하는 60 수로 단위의 그룹으로 이루어져 있습니다. 각 60 수로 단위는 그것의 자신에서 접속점 상자 패널을 도달하기 위하여 쉽게 치수가 재지는 산업으로 디자인된 울안 수용됩니다. 장치는 고정 위치에 피마자를 가진 모바일 기기가 지원 구조에 의하여 제공하는 때 또는을 조건으로 거치될 수 있습니다. 단위는 잘 고정된 소켓을 통해서 측정 네트워크로 단순히 로의 주위에 적합하다 그래야 삽입됩니다.

이 측정 네트워크는 그것의 장치가 실험실에 있는 다른 실험을 위해 사용되는 것을 허용하도록 확장될 수 있습니다.

내화성 측정 공용영역은 전시와 저장을 위한 컴퓨터 시스템에 그 때 통과될 수 있는 디지털 방식으로 형식으로 연소 시험 감지기의 모든 유형의 DC 산출 전압을 열전대와 압력 감지기와 같은 개조하기 위하여 디자인됩니다. DC 산출 전압을 제공하는 어떤 감지기든지 아무 수로나에 연결될 수 있습니다.

현재 출력 장치는 또한 외부 저항기 증가도 함께 사용될 수 있습니다. 냉접점 보상은 표준과 장시간 온도 편차를 포함하여 모든 열전대 유형을 제공됩니다.

이 장치에서 사용된 AC-DC 변환기의 디자인은 저주파 측정을 위한 다른 디자인에 많은 이점이 있는 고해상도 변환기, 적합하게 표본 추출 빈도를 선정해서 전기 소음을 프로그램하는 특히 기능 입니다. 각 수로는 개인적으로 연결한 감지기 유형의 변환 특성을 낙관하기 위하여 프로그램될 수 있습니다.

수로 회로는 또한 내화성 감식기호의 특정 유형에 의해 일어난 높은 정전기 취급을 위한 특별히 디자인한 입력 여과기를 포함합니다. 측정 검사 사이 자동적인 배경 구경측정 뛰기.

장치는 광학적으로 고립된 RS485 다지점 통신망을 통해서 컴퓨터 시스템에 연결되고, 256까지 장치는 몇몇 킬로미터의 거리에 연선 케이블의 단일 나선에 의해 연결될 수 있습니다. 이 측정 네트워크에 연결될 수 있는 단위의 다른 유형은 또한 유효합니다. 이 장치는 각 위치에 몇몇 입력 채널을 비치하고 있는과 같은 다른 특징을 비치하고 있 또는 릴레이 스위치 및 모터도 조화시킵니다.



7. 기술 명세

채널	합계 240의 양극 다름
연결관	4개 mm 둥근 소켓 (수로 당 2). 요구에 응하는 다른 유형은 유효합니다
입력 범위	직류 전압, 5 mV, 50 mV, 500 mV, 5000 mV (풀그릴 소프트웨어)
기본적인 해결책	21 조금
기본적인 정확도	0.005% FS
측정 속도	1명의 Ms에서 3 초 (풀그릴 소프트웨어)
냉접점 보상	절대적인 보상 +0.1°C
컴퓨터 공용영역	RS485 다지점 75 옴 연선
전력 공급	200-240 VAC 또는 100-130VAC 또는 24VAC 40 -70Hz
전력 소비	7VA
