| 브랜드 이름: | SKYLINE |
| 모델 번호: | SL-FL080 |
| 모크: | 1 유닛 |
| 가격: | negotiated |
| 지불 조건: | 전신환, L/C (신용장), 웨스턴 유니온 |
| 공급 능력: | 1개 단위 달 |

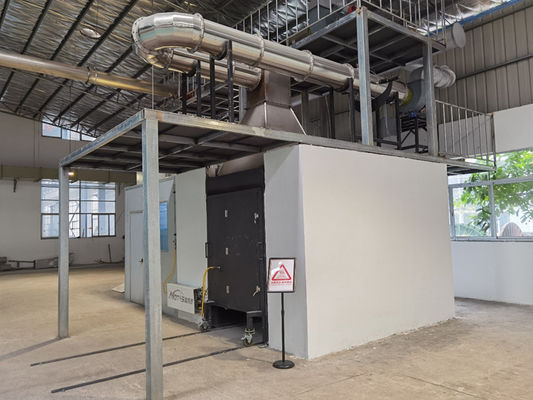

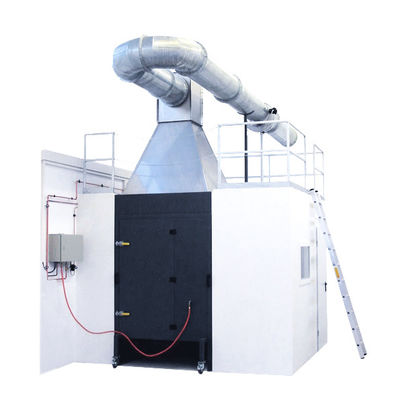

EN13823SBI 단일 연소 물체 불화성 검사 장비
기기의 설명
그것은 단일 연소 물체 (SBI) 에서 건축 재료 / 제품의 불 저항을 테스트하는 데 적합합니다.건축용품에 대한 화재 시험에 대한 반응 ∼ 단일 화성물질의 열 공격에 노출된 바닥판을 제외한 건축용품.
특징:
1기계의 핵심 부분은 이산화탄소, 산소 분석 장비와 같은 수입 부품입니다.
2운영 인터페이스 스타일과 성능은 영국 FTT와 동등하지만 일부 성능은 더 좋습니다.
3간편한 유지보수, 빠른, 늦은 부품 교체 FTT 최소 50%에서 70% 미만, 유지보수 문제가 없을 것입니다.
4. 수입된 통합 제어 캐비닛.
사양
1구성:이 시험 장비는 연소 연구소, 제어실, 2 개의 작은 카트, 배기가스 파이프, 고정 프레임, 연소 가스 수집 시스템, 통합 측정 시스템 장치,데이터 수집 및 분석 장치, 가스 공급 제어 장치
2연소 챔버: 길이가 (3.0 ± 0.2) m × 너비 (3.0 ± 0.2) m × 높이가 (2.4 ± 0.1)안쪽B릭스
3표준 연소 챔버로 구성된 벽돌과 칼슘 실리케이트 판 A1 판과 함께, 시험 오븐은 로컬에 설치되어야 합니다.
4방의 꼭대기에 샘플링 파이프를 연결하는 수집 후드와 연소 파이프가 있습니다.시험 중에 표본의 연소 열 방출과 연소 제품은 배기 파이프에서 방출됩니다..
5벽에 연소 챔버를 설치, 작은 바구니에 쉽게 들어갈 수 있는, 트롤리 공기 아래 자연적으로 공간에서;두쪽의 앞 표면의 양쪽의 수직 시험판은 관찰 창에 열렸습니다..
6. 31KW 프로판 직각 샌드박스 번너의 수직 모서리에 트롤리에 배치 된 발화 소스 (옆 길이 250MM 높이 80MM).
7바구니의 위치는 바구니의 구멍을 바구니의 뒷면에 두는 것입니다. 단지 연소 챔버 벽의 구멍을 닫기 위해서입니다.연소 챔버 바닥을 따라 공기의 흐름을 균등하게 분배하기 위해, 뚫린 판 (뚫린) 은 트롤리 밑에 공기 입구에 배치됩니다. 직경 8mm, 전체 면적의 60%를 차지하는 개방 된 면적).
8조정 가능한 지배 장치로 샘플을 로딩하고 배하하는 것은 매우 편리합니다.
9샌드박스 번너: 트롤리 바닥에 하나 (주 번너), 다른 프레임 기둥에 고정, 프로판 가스를 샌드박스 번너를 통해 생산 30.7 ± 2.0kW 열 출력.
산소 측정:시멘스분석기
| 측정 범위 | 0-25% |
| 신호 출력 | 4~20mA |
| 반응 시간 T90 | ≤2S |
| 실내 온도 | 0~45 °C |
| 상대 습도 | <90% (집화되지 않는) |
| 선형성 | <± 0.1% O2 |
| 제로 드리프트 | 00.05% O2 주당 |
| 반복 가능성 | <± 0.02% O2 |
| 이산화탄소 (CO2) 측정 | |
| 측정 범위 | 0~10% |
| 반복 가능성 | <± 1% 제어장치 내부 구조 |
| 제로 드리프트 | ≤2% /주 |
| 스펜 드리프트 | ≤2% /주 |
| 선형성 오차 | <± 1% |
| 반응 시간 | T90≤2초 |
기록 데이터 획득 시스템은 산소 농도, 일산화탄소 농도, 온도, 연소 밀도, 열 방출 속도, 질량 손실 비율 등을 수집 할 수 있습니다.
시험 표준
EN 13823
건축용품의 화재 시험에 대한 반응
단 하나의 불타는 물건의 열 공격.
EN 13501-1
건설 제품 및 건축 요소의 화재 분류
공급자는 준수 문서와 인증서를 제공해야 합니다.
공급의 범위
전체 SBI 시스템은 다음을 포함한다.
SBI 시험실
- EN 13823 요구 사항에 따라 완전한 시험실
- 불화성 건축물
- L형 표본 설치에 적합
- 표준 요구 사항에 따른 내부 차원
- 접근문과 전망창
- 샘플 장착 시스템
∙
3. 번너 시스템
이 시스템은 다음을 포함합니다.
- SBI 모래 상자 타기
- 프로판 가스 공급 시스템
- 번너 캘리브레이션 시스템
- 가스 압력 조절기
- 가스 흐름 측정 및 제어
- 안전 차단 시스템
필요한 연장기 용량: 대략 30 kW
5 측정 및 분석 시스템
이 시스템은 다음을 포함합니다.
열 방출 측정
요구되는 매개 변수:
- 열 방출율 (HRR)
- 총 열 방출 (THR600s)
- FIGRA 계산
연소 측정
요구되는 매개 변수:
- 연소 생산율 (SMOGRA)
- 전체 연소 생산 (TSP600s)
가스 분석
요구 사항:
- 산소 분석기 (O2)
이산화탄소 분석기 (CO2)
- 6. 데이터 획득 시스템
소프트웨어는 다음을 제공해야 합니다.
- 실시간 모니터링
- 자동 데이터 기록
- 테스트 보고서 생성
- 시간 온도 곡선
- HRR 곡선
- 연소 곡선
- 자동 계산:
- 피그라
- THR600
- 스모그라
- TSP600s
최소 샘플링 속도: ≤ 10 Hz
