벽 일부를 지니는 비 하중을 위한 BS EN 1365년 수직로 내화 시험

비내력 파트 1 벽을 위한 내화 시험을 위한 BS EN 1365 수직로

I. 적용범위 :

1.1 수직 분리 단위 요소의 개원에 설치된 문과 셔터 조립체을 판단하는 내화 시험에 적용할 수 있습니다 ; 여닫이 문, 회전축 문, 수평 슬라이딩 문, 수직 올림문, (링크 미닫이류와 조립식 문을 포함하여), 회전 문, 다른 슬라이딩, 분합문, 플랩 도어, 옥외에 문과 문을 구축하는 내화 시험과 더불어, 벽, 기타 등등으로 옮겨질 수 있는 패널과 셔터와 같이.

II. 표준

2.1 표준 BS EN 1364-1과 일치 : 2015년 : 비내력 파트 1을 위한 "내화 시험 : 벽

3세. 수직로 주요 성능 특징 :

3.1 한 노는 다수의 목적을 위해 사용될 수 있고, 복수 표준과 호환 가능할 수 있습니다.

3.2 온도, 각각 도로에서의 압력과 흐름 속도와 같은 다양한 측면의 자료를 수집하고, 분석하기 위한 고정밀 획득 카드, 과정과 산화 당시에 실제의 정보의 실시간 재생을 생산하기 위한 마이크로컴퓨터에 의한 제어를 채택하고, 직접적으로 마이크로 컴퓨터 분석과 결정에 의해 결과를 유도하세요 ; 전체 기계는 시스템이 이라는 것을 보증하기 위한 모든 고품질 장치를 채택합니다 고급 품질, 고속 동작의와 진보적입니다.

3.3 우수한 안정성, 반복성과 재현성으로, 고정밀 획득 카드 + 다중 배선 모듈 + PLC + 컴퓨터를 채택하고, PID 자동 제어 모드를 구현하세요.

3.4 세계적 정밀 장비, 인터페이스 스타일을 위한 채택하 윈도우 XP 운용 정합과 특별한 개발 소프트웨어인 랩뷰는 신선하고 아름답고 단순합니다. 검사 동안, 측정 결과는 실시간에 표시되고 완전한 곡선이 다이나믹하게 끌어내지고 데이터가 구해지고, 읽히고 영구히 출력됩니다. 높은 지능, 안내를 받는 메뉴 조작으로, 그렇게 시험이 결과로서 생기는 쉽고 직관적 특징은 더 정확합니다.

3.5 노의 설계 생명은 15년 이상이 되고 노가 미국 GOVMARK (고우막) 기술로 만들어집니다. 내부가 온도를 계층화한 때인 5겹 구조 1300 Ｃ, 외부 층 온도가 실온입니다 ; 긴 서비스 라이프, 인너 레이어 (착용부)의 전기 절연체는 대체하기 쉽습니다.

3.6 모든 측면에서 안전 요인을 강화하기 위한 통풍관 열 보호, 압력 릴리즈 보호, 누실 방지, 가스 누출 감지, 주유 대기중의 자동차 행렬 안전 보호, 버너 안전 보호와 다른 안전 시설을 포함하는 다수 안전 보호 시스템.

3.7 노로부터 추출된 고온 허풍은 수냉식이고 풍랭식이고 물이 에너지 보존을 향상시키는 순환수를 사용합니다.

IV. 노의 수직로 건축 공학 설계

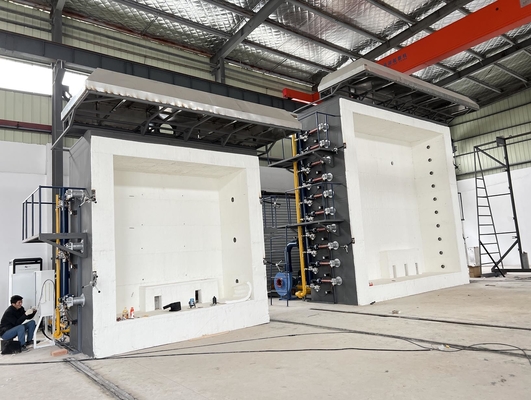

4.1 축로 : 노는 15년 이상 동안 지속되도록 설계되고 노가 미국으로부터의 GOVMARK (고우막) 기술을 사용하여 구축됩니다. 인너 레이어가 외층의 온도인 1300년' Ｃ인 때인 5겹 구조는 실온입니다 ; 긴 서비스 라이프, 인너 레이어의 전기 절연체 (착용부)은 대체하기 쉽습니다. 외부에서부터 내부까지, 5겹 구조는 다음과 같습니다 : 첫번째 층은 철골입니다 ; 두번째 층은 주변으로서 붉은 벽돌로 만들어집니다 ; 제3 계층은 다루기 힘든 고온 석면입니다 ; 네번째 층은 내화 연와입니다 ; 다섯번째 층은 1600년' Ｃ의 내화 온도로, 지르코늄 다루기 힘든 고온 면을 포함합니다.

4.2 높은 온도 저항 재료.

4.2.1 내화 연와 : 가장 높은 온도 저항 1750 Ｃ 동안 사용 온도, 오랫동안의 고온저항 1600 Ｃ, 벌크 밀도 1.0g/cm3, 높게 3.2MPa 보다 실온 압축 강도, 0.5%의 1400번 Ｃ 재가열 라인 변화, 0.4W/m - Ｋ보다 더 좋은 열전도율.

4.2.2 결합을 위한 산업적 내화 결합제 : 사용 온도 1400C.

4.2.3 노 고온 저항하는 면 : 지르코늄 함유 다루기 힘든 고온 면, 50 밀리미터의 두께, 1600 Ｃ의 오랫동안의 내화 온도, 산업적 가마 특별한 전기 절연체를 사용하기.

4.3 프레임에 쓸 재료 : 산업 용광로 디자인 매뉴얼 (제3판)에 따른 선정, 챕터 11 - 고로를 위한 구조물 부품, 섹션 3 - 철골 선정, 고로 기둥, 사이드 필라, 주요한 아랫빔, 군 대들보와 묶음 봉, 기타 등등이 Q235-A 철골을 선택한다고, 고로 외벽 강철판이 Q215-A 철골을 선택합니다. 고로 강철 소재 : 적어도 Q235 ; 고로 강철판 : 철골, 치환성을 사용하는 두께 ≥ 3mm. 수평형 열산화 장치 본체 소재.

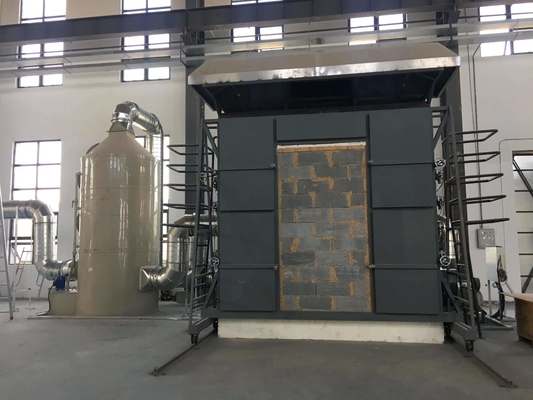

4.4 노 사이즈 : 3000 밀리미터 (W)*3000mm (H)*1500mm (D).

4.5 고로 철골 구조물과 파이프 내식 처리 : 코팅, 모두 고온 레지스턴트 내 부식 코팅, 검고 회색빛이 외층의 3 층을 사용하기.

4.5 테스트 노 토대, 이용 우주.

4.5.1 테스트 노 토대 : 기초는 강하고 같은 수준이도록 요구되고 땅이 접지압은 750 kg/m2입니다.

4.5.2 필요한 층 높이는 5.5 미터 위에 있고 시험영역, 관제실, 가스 룸, 정화조부와 샘플 제작 일부의 전체 사용 영역이 150 평방미터 위에 있습니다.

4.5.3 환경적 요구 : 작동하도록 잘 환기되고 쉽습니다. 약 어떤 가연성 폭발 물질이 없습니다. 그것은 도시적이고 주택 지구와 철골 구조물 공장으로부터 가까이 못하게 한다고 추천받습니다.
