비 부하 베어링 일부를 위한 내화 시험 BS EN 1363-1 수평형 열산화 장치

비내력 일부를 위한 내화 시험을 위한 BS EN 1363-1 수평형 열산화 장치

구축 성분을 위한 BS EN 1363-1 수평형 열산화 장치

I.Scope 애플리케이션의 :

표준 화재 조건 하에 그들의 내염성 특성을 결정하도록 건물 (구조물)에서 실내이고 야외 이용을 위한 철강 내화 도료의 모든 종류에 적용할 수 있습니다.

II. 표준 :

2.1 BS EN 1364-2에 따르세요 : 상한의 비내력 일부를 위한 2018년 "내화 시험. 파트 2 " 시험 표준.

2.2 BS EN 1365-2에 따르세요 : 부하 베어링 일부 파트 2를 위한 2012년 "내화 시험 : 바닥과 지붕 " 시험 표준.

2.3 하중 지지 요소 부품 3의 BS EN 1365-3:2000 "내화성 시험법에 따르세요 : 빔 " 시험 표준.

2.4 BS EN 1365-4:1999 "내염성에 하중 지지 요소 4 부를 시험하세요 : 기둥 " 시험 표준.

2.5 시험 표준 BS EN 1363-1:2020 "내화 시험 파트 1에 따르세요 : 준칙 ".

2.6 시험 표준 BS EN 1366-6에 따라 : 보조적 시설의 2004년 "내화성 시험법. 높이는 접근과 속이 빈 층막 ".

2.6 수평선상 구조 요소의 " 보호를 위한 구조 요소 I 방법 일부의 내염성 행동을 결정하기 위한 표준 BS EN 13381-1:2020 "검사 방법과 일치.

2.7 표준 BS EN 13381-3과 일치 : 분명한 구조 요소의 보호를 위한 구조 요소 부분 III 방법의 내화 행동을 결정하기 위한 2015년 "검사 방법

2.8 표준 BS EN 13381-5와 일치 : 구조 요소 Ｖ 일부의 내염성을 결정하기 위한 2014년 "검사 방법. 콘크리트 / 압력판 조립체의 보호를 위한 방법

2.9 구조 요소 VI 일부의 내염성을 결정하기 위한 BS EN 13381-6:2012 "검사 방법과 일치 : 중공 강관 구체하 열의 보호를 위한 법

2.10 자재와 구조를 구축하는 BS476-20:1987 "발사 시험과 일치. 20 부 : 조립 요소의 내염성을 결정하기 위한 방법의 원칙

2.11 재료와 구조를 구축하는 BS476-21:1987 "연소 식별 시험과 일치. 21 부 : 하중 지지 부재들의 내염성을 결정하는 방법

2.12 재료와 구조를 구축하는 BS476-22:1987 "연소 식별 시험에 따르세요. 논-로드-베어링 대원들의 " 내염성의 확정.

2.13 BS476-23에 따르세요 : 재료와 구조를 구축하는 1987년 "연소 식별 시험. 23 부 : 구조물에 대한 성분의 내염성의 확정을 위한 방법

3세. 수평형 열산화 장치 주요 장점 :

3.1 한 노는 다수의 목적을 위해 사용될 수 있고, 복수 표준과 호환 가능할 수 있습니다.

3.2 온도, 각각 도로에서의 압력과 흐름 속도와 같은 다양한 측면의 자료를 수집하고, 분석하기 위해 고정밀 획득 카드를 채택하고 가공처리합니다고

산화 당시에 실제의 정보의 실시간 재생을 발생시키면서 제어되고 결과는 직접적으로 마이크로컴퓨터의 분석과 결정에서 나옵니다 ; 전체 기계는 고급 품질, 고속 동작의 시스템이 인 보증하기 위한 모든 고품질 장치를 채택합니다 그리고 전진했습니다.

3.3 우수한 안정성, 반복성과 재현성으로, 고정밀 획득 카드 + 다중 배선 모듈 + PLC + 컴퓨터를 채택하고, PID 자동 제어 모드를 구현하세요.

3.4 채택하 윈도우 XP 운용 정합과 연구소 관점, 세계적 정밀 장비, 인터페이스 스타일을 위한 특별한 개발 소프트웨어는 신선하고 아름답고 단순합니다. 검사 동안, 측정 결과는 실시간에 표시되고 완전한 곡선이 다이나믹하게 끌어내지고 데이터가 구해지고, 읽히고 영구히 출력됩니다. 높은 지능, 안내를 받는 메뉴 조작으로, 그렇게 시험이 결과로서 생기는 쉽고 직관적 특징은 더 정확합니다.

3.5 노의 설계 생명은 20년 이상이 되고 노가 미국 GOVMARK (고우막) 기술로 만들어집니다. 내부가 온도를 계층화한 때인 5겹 구조 1300 Ｃ, 외부 층 온도가 실온입니다 ; 긴 서비스 라이프, 인너 레이어 (착용부)의 전기 절연체는 대체하기 쉽습니다.

3.6 모든 측면에서 안전 요인을 강화하기 위한 통풍관 열 보호, 압력 릴리즈 보호, 누실 방지, 가스 누출 감지, 주유 대기중의 자동차 행렬 안전 보호, 버너 안전 보호와 다른 안전 시설을 포함하는 다수 안전 보호 시스템.

3.7 노로부터 추출된 고온 허풍은 수냉식이고 풍랭식이고 물이 에너지 보존을 향상시키는 순환수를 사용합니다.

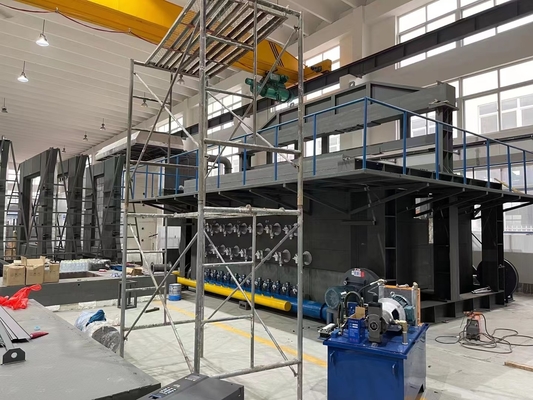

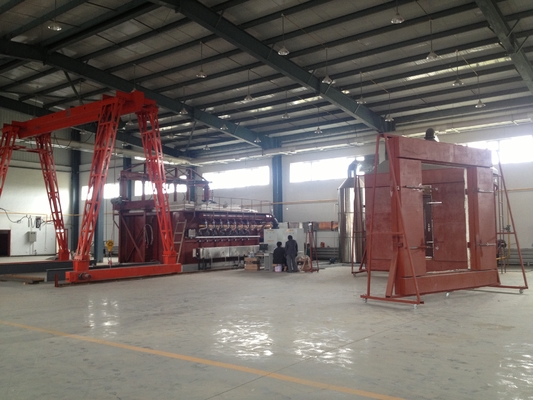

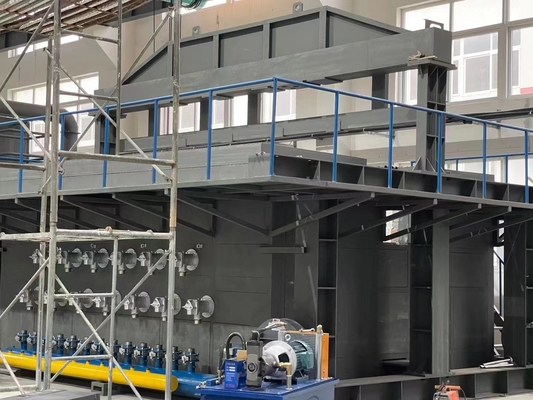

노의 IV 수평선상 퍼나스 건축 공학 설계는 형태 4를 봅니다

4.1 축로 : 노는 15년 이상 동안 지속되도록 설계되고 노가 미국으로부터의 GOVMARK (고우막) 기술을 사용하여 구축됩니다. 인너 레이어가 외층의 온도인 1300년' Ｃ인 때인 5겹 구조는 실온입니다 ; 긴 서비스 라이프, 인너 레이어의 전기 절연체 (착용부)은 대체하기 쉽습니다. 외부에서부터 내부까지, 5겹 구조는 다음과 같습니다 : 첫번째 층은 철골입니다 ; 두번째 층은 주변으로서 붉은 벽돌로 만들어집니다 ; 제3 계층은 다루기 힘든 고온 석면입니다 ; 네번째 층은 내화 연와입니다 ; 다섯번째 층은 1600년' Ｃ의 내화 온도로, 지르코늄 다루기 힘든 고온 면을 포함합니다.

4.2 높은 온도 저항 재료.

4.2.1 내화 연와 : 가장 높은 온도 저항 1750 Ｃ 동안 사용 온도, 오랫동안의 고온저항 1600 Ｃ, 벌크 밀도 1.0g/cm3, 높게 3.2MPa 보다 실온 압축 강도, 0.5%의 1400번 Ｃ 재가열 라인 변화, 0.4W/m - Ｋ보다 더 좋은 열전도율.

4.2.2 결합을 위한 산업적 내화 결합제 : 사용 온도 1400C.

4.2.3 노 고온 저항하는 면 : 지르코늄 함유 다루기 힘든 고온 면, 50 밀리미터의 두께, 1600 Ｃ의 오랫동안의 내화 온도, 산업적 가마 특별한 전기 절연체를 사용하기.

4.3 프레임에 쓸 재료 : 산업 용광로 디자인 매뉴얼 (제3판)에 따른 선정, 챕터 11 - 고로를 위한 구조물 부품, 섹션 3 - 철골 선정, 고로 기둥, 사이드 필라, 주요한 아랫빔, 군 대들보와 묶음 봉, 기타 등등이 Q235-A 철골을 선택한다고, 고로 외벽 강철판이 Q215-A 철골을 선택합니다. 고로 강철 소재 : 적어도 Q235 ; 고로 강철판 : 철골, 치환성을 사용하는 두께 ≥ 3mm. 수평형 열산화 장치 본체 소재.

4.4 노 사이즈 : 3000 밀리미터 (W)*3000mm (H)*1500mm (D).

4.5 고로 철골 구조물과 파이프 내식 처리 : 코팅, 모두 고온 레지스턴트 내 부식 코팅, 검고 회색빛이 외층의 3 층을 사용하기.
