제품 소개건축재료 가연성 검사자

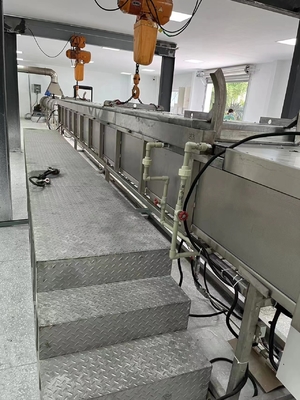

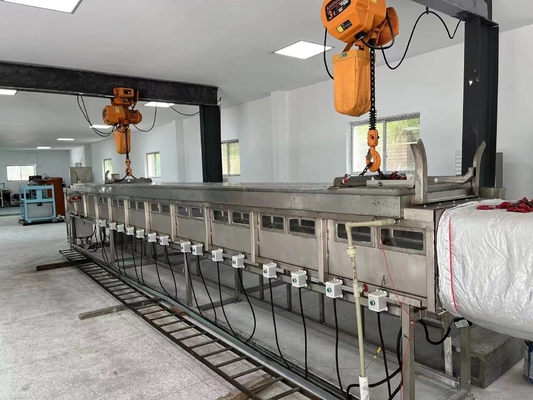

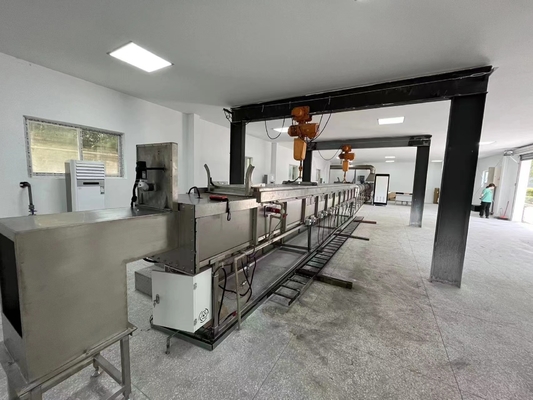

자재를 구축하는 표면 연소를 위한 ASTM E84 슈타이너 터널 로 챔버

자재를 구축하는 표면 연소를 위한 ASTM E84 슈타이너 터널 로 챔버

  • 자재를 구축하는 표면 연소를 위한 ASTM E84 슈타이너 터널 로 챔버
  • 자재를 구축하는 표면 연소를 위한 ASTM E84 슈타이너 터널 로 챔버
  • 자재를 구축하는 표면 연소를 위한 ASTM E84 슈타이너 터널 로 챔버
자재를 구축하는 표면 연소를 위한 ASTM E84 슈타이너 터널 로 챔버
제품 상세 정보:
원래 장소: 중국
브랜드 이름: SKYLINE
인증: CE
결제 및 배송 조건:
최소 주문 수량: 1 유닛
가격: negotiated
포장 세부 사항: 합판 상자
배달 시간: 35 일로 일합니다
지불 조건: L/C (신용장), 전신환
공급 능력: 0 달
접촉
상세 제품 설명
노 주치수: 7620 밀리미터 * 451 밀리미터 * 305 밀리미터 노 작동 온도: 최고 600까지 C (연기 온도)
연료 발열량: 3500btu / 파운드 연료 압력: 0.4-0.5MPa
노 구조: 내화 연와 + SUS304 스테인레스 강판 노 저부 구조: 내화 연와 229 밀리미터 X 114.5 밀리미터 X 64 밀리미터
하이 라이트:

슈타이너 터널 로 챔버

,

ASTM E84 로 챔버

,

3500 Btu / 파운드 로 챔버



건재의 표면 연소 특성을 위한 ASTM E84 슈타이너 풍동 로 챔버



표준이하에 대한 언급을 설계하세요

ASTM E84 : 건재의 표면 연소 특성을 위한 표준 검사 방법.





슈타이너 터널 로 챔버 설계 제안

2.1 개요

슈타이너 터널 로 챔버를 위한 기술적 해결책은 계측기와 전기의 통합을 기반으로 하고, 점화 시퀀스, 연소 안전성, 전기적 인터로킹, 자동온도제어, 경보를 모니터링한 수동 조정,와 1로의 데이터 수집 / 통신을 결합시키기 위해 옴론의 진보적 다기능 제어 시스템을 사용합니다. 자동 제어와 온라인 모니터링을 위한 옴론 제어기 + 어드밴텍 + 비쥬얼 베이직 소프트웨어의 제어 시스템이 구성한 제어 시스템이 사용하는 퍼니스 온도와 압력. 상부 컴퓨터 어드밴텍 구동 스테이션은 노의 필요한 공정 파라미터를 운영하고 모니터링합니다. 그것은 데이터 스토리지, 검사와 프린팅을 가지고 있습니다. 와 다른 기능. 동시에, UL910 / NFPA262 기준을 위한 요구에 따르면, 헌신적 산화 테스트 룸은 연소 식별 시험을 위해 구축될 수 있습니다, 이 연소 식별 시험이 슈타이너 수평 터널이 어두운 방에서 가열하고 연기 밀도 측정 단부를 설치한 아이소라테스를 효과적으로 유숙시키고 외부 등으로부터 간섭을 회피합니다 ;번 시험 분야가 표준 요구 사항에 따르면, 독립적 디자인 방법을 채택하고 무료 기류를 제공하여야 합니다. 그러므로 전체 핵실험 동안 주위 대기 프레셔. 보다 더 높게 0-12 Pa (물 용적 0-0.05 인치)에서의 콘트롤 에어 압력 하에 방을 두시오 그러면 온도는 18.3 'C-26.7 'C (65 'F-80 'F)과 45-60%의 상대 습도로 유지됩니다.





2.1.1 설계 조건

퍼니스 타입 : 슈타이너 가로 터널형 노

노 주치수 : 노 7620 사이즈 밀리미터 * 451 밀리미터 * 305 밀리미터

노 덮개의 수 : 슈타이너 가로 터널형 노 : 1개의 노 덮개

노 작동 온도 : 최고 600까지 C (연기 온도)

연료 : 적어도 95%의 순도와 메탄

연료 발열량 : 3500btu / 파운드

연료 압력 : 0.4-0.5MPa

버너 모델 : 3/4 인치 u-형태 이중 버너

순관의 배기 온도 : <250>

피시험물의 검사 방법 : 수평 성분 노 노 상한 호이스팅

설계 조건 15KVA, 380V/220V, 3은 단계적으로 시행합니다. 기록 : 전압은 맞춤화될 수 있습니다.



2.1.2 구조적인 매개 변수

  1. 노 구조 : 내화 연와 + SUS304 스테인레스 강판
  2. 노 저부 구조 : 내화 연와 229 밀리미터 X 114.5 밀리미터 X 64 밀리미터
  3. 버너의 타입과 양 : 1 3 / 4 인치 u-형태 이중 버너.
  4. 연기 배출 방법 : 뒷벽에 혼합되는 기계적 연기 배출 + 차가운 공기
  5. 가마문 개봉 방법 : 수평 성분 노 승강기 상한 호이스팅과 번역 (구축된 고객)
  6. 노 다이어그램



2.1.4 목적을 가지세요 :

슈타이너 터널 로 챔버는 자재를 구축하는 ASTM E84 핵실험을 위해세드.

2.1.5 계산 원칙

진보 기술, 신뢰성, 안전성과 경제적 합리성의 원칙을 채택하세요

2.2 노 구조

2.2.1 퍼니스 쉘

고로 철골 구조물은 스퀘어 튜브 / 직사각형 관 말, 똑바로 측면과 노몸체 강철판으로 구성됩니다. 고강도로 용접된 후, 오랫동안 변형 없이 사용될 수 있는 그것은 단단한 전체를 형성합니다.

노몸체 강철판 :SUS304,δ=3mm

노 프레임 :Q235-A, 스퀘어 튜브 / 직사각형 관

노 횡 바 :Q235-A, 케케묵은 tube/ 직사각형 관

윈도우 :석영 유리와 템퍼드 글라스 이중 레이어 combination,δ=3mm,70mm±6mm×280mm±38mm

셔터는 챔버의 플로어 레벨로부터 74~78mmopening 최고를 제공합니다. 셔터는 조정될 수 있습니다.

버너는 공기 흡입구로부터 1372±10mm에 위치합니다. 기류 속도 공항은 공기 흡입구로부터 381±5mm입니다.

열전대의 위치

  1. 18 awg 열전대는 (생방송으로 노출된) 버너 포트로부터 7000±10mm에 위치합니다 ;
  2. 18 awg 열전대는 (바닥 아래에 내장된) 버너 포트로부터 3960±10mm에 위치합니다 ;

18 awg 열전대는 (바닥 아래에 내장된) 버너 포트로부터 7090±10mm에 위치합니다.

선반은 수냉각(의) 장치로, Q235-A 강철로부터 제조됩니다.







2.2.2 노 저항 재료

테스트 노 판촉은 연소 프로세스 동안 요구된 공기 교란을 제공하기 위해 동시에, 내화 연와로 구성되고, 6 밀리미터 롱 X 114.5 밀리미터 넓은 X 64 밀리미터 두꺼운 열-저항 내화 연와 (벽의 긴 수직 라인과 114.5 밀리미터 오랫동안 평행한 라인)을 위치시킴으로써 획득됩니다. 창문 (창문을 방해하지 않고) 1.98m±152mm,3.96m±152mm과 5.79±152mm 근처에 있는 내화 연와, 내화 연와 중앙선에 대한 측정된 버너 중앙선에 따르면, 또 다른 측면의 거리는 1.37m±152mm,2.90m±152mm과 4.88m±152mm입니다.

가장 높은 온도 저항력 : 1427C (2600F)

벌크 밀도 : 0.77±0.046g/cm3

평균 온도에 있는 열전도율 :

260C(500F) 0.23W/m·C

538C(1000F) 0.27 W/m·C

815C(1500F) 0.32 W/m·C

1093C(1500F) 0.37 W/m·C

2.2.3 가마문과 눌러 붙임 기구

노몸체를 위한 밀봉장치로서의, 노몸체 위의 활동 가마문. 금속과 무기성 절연체로 구성되어 절연체는 무기성 절연체, 51 밀리미터 ± 6 밀리미터 두꺼운 무기성 절연체 재료를 구성했습니다

Horizontal furnace door is welded by section steel, use self-weight vertical lifting method to compact, to observe the condition of the furnace, observation windows installed on both sides of the furnace wall, to get an effective seal, an effective water seal acts as a seal between the furnace door and the furnace body, Using tap water as the circulating water source can not only provide a seal for the quality inspection of the furnace body and the furnace door, but also take away the heat during the combustion test and effectively protect the furnace body.

실험실은 규제를 높이기 위해 크레인을 제공하여야 합니다.

맥스. 효과적 사용 온도 최고 1050C ;

비중 : 335±5kg/m3 ;

열전도율 : 0.085W/mK@400 C

차원 7620±50mm*451±5mm*305±5mm
