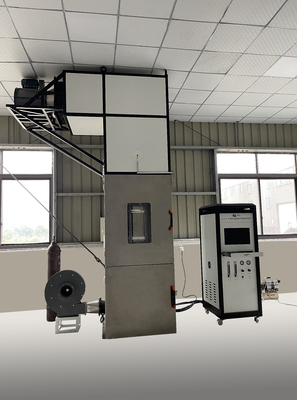

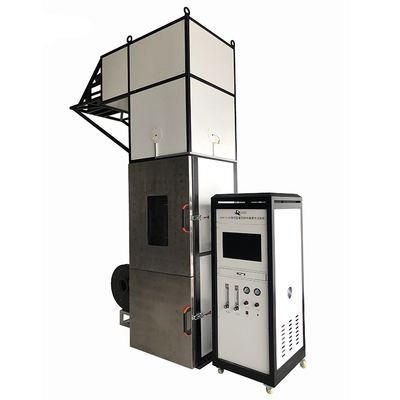

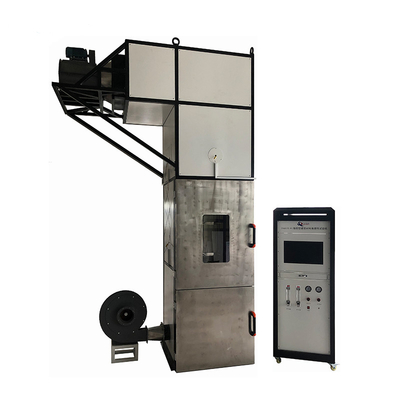

자재를 구축하기 위한 DIN 4102-15/16 브랜샤흐트 시험 기구

DIN 4102-15/16 브랜샤흐트 시험 기구

1. 애플리케이션

DIN 4102-16은 DIN 4102-15에 따라 브랜샤흐트에서 건재를 시험하기 위한 균일한 절차를 묘사합니다. DIN 4102-16의 개정은 검사 방법에서 사용되는 표준화 제품의 목록을 업데이트하하도록 실행됩니다. 검사 방법은 건재의 화재 시험을 위해 사용됩니다. 브랜샤흐트는 일정 유량으로 공기가 아래로부터 도입되고 그것으로부터 연도 가스가 위편으로부터 탈출하는 사각형 하우징입니다. 그것은 견본이 연관을 형성하기 위해 설치 프레임에서 어느 것을 배열한 것에 의하여 케케묵은 곤로 버너를 갖추고 있고 착염을 향하고 있습니다.

DIN 4102 15 부에 따른, 브랜샤흐트 시험 기구는 소재와 요소를 구축하는 화재 시험을 위해 설계됩니다. '브랜샤흐트는' 끊임없이 계속되는 공기의 흐름이 바닥으로부터 도입했고 산화 가스가 챔버의 꼭대기로부터 벗어난다는 것을 가지고 있는 케케묵은 챔버입니다. 견본은 수직적으로 탑재되고 케케묵은 곤로 버너에 의해 발생된 화염에 노출됩니다.

2. 기술적인 매개 변수

2.1 평가 소자는 연소실, 제어 캐비넷, 버너, 시편 고정 장치, 캘리브레이션기, 기타 등등을 포함합니다 ;

2.2 내부 중공은 연소실의 크기는 800mm*800mm*2000mm이고 챔버의 벽이 다층 절연구조입니다 ;

2.3 연소실 벽은 내부에서부터 외부까지, 다중층 구조입니다 : 2 밀리미터 강철판, 6 밀리미터 석면 시이트 (600 킬로그램 / m3을 초과하지 못하는 비중), 40 밀리미터 두꺼운 무기물 절연 섬유 (공칭 농도 100 킬로그램 / m3), 외부 철판 ;

2.4 바닥부터 꼭대기까지 연소실, 입구 챔버, 공기 조절기, 연소실, 챔버 측정과 수단 연관 ;

2.5 입구 챔버는 오른쪽에 φ200의 덕트를 통하여 일정 비율과 온도의 공기와 함께 공급됩니다 ;

2.6 안정된 공기의 흐름을 10±1m3/min의 흐름 속도와 23±2' Ｃ의 온도에 제공할 수 있는 일정온도 유입구 시스템 ;

2.7 입구 챔버는 0.1' Ｃ의 정확도로 흡입 공기의 온도를 측정하기 위한 종 Ｋ 무장한 열전대와 적합했습니다 ;

2.8 유입구 공기 플로우를 균질화하기 위해, 글래스 화이바 펠트 이 담긴 구멍이 많은 강철판과 다층으로 구성되는 입구 챔버 위에 설정되는 공기 안정시키는 사람

2.9 연소실이 견본의 설치 거리를 조정하도록 모든 4 변 위의 스크루로 높은 사각 프레임 1000 밀리미터인 버너와 시험대를 수용합니다

2.10 연소 노즐과 버너, 케케묵은 버너 200 밀리미터 * 200 밀리미터는 획일적 분사화염을 제공할 수 있는 3.5 밀리미터 지름의 노즑구멍으로, 고르게 모든 4 변 상에 분배했습니다

2.11 감압 여닫개, 압력계, 솔레노이드 밸브, 매스 플로우 미터와 전기 불꽃 점화 장치로 구성되는 가스 시스템 ;

2.12 2%보다 더 좋제어 정밀도로 가스 흐름을 제어하기 위해 메탄 매스 플로우 미터와 공기 질량 유량계를 갖춥니다 ;

2.13 발화 원의 멀리 있는 점화를 위한 고전압 전기 불꽃 점화 장치를 갖춥니다

2.14 방폭으로, 견본과 메인터넌스 이큅먼트의 설치를 용이하게 하기 위한 유입과 연소실 밖에 설치된 상부 및 하부 가마문과 함께, 고온 저항성 유리는 시험 현상의 관찰을 용이하게 하기 위해 상부 도어에 설치합니다

2.15 측정부는 T-압력 측정 튜브와 연관 열전대로 설비됩니다 ;

2.16 T-타입 압력 측정 튜브의 사용은 실시간에 챔버에서 현실적 압력을 위한 소프트웨어로, 극소 차압 센서에 연결되었습니다 ;

2.17 0.1' Ｃ의 정확도와 미국 오메가 종류 Ｋ 스테인레스 강 무장한 열전대의 사용 ;

2.18 하부가 연소실에 연결되고 상부가 외부 배기 계통에 연결된 채로, 연소실의 상부에 위치하는 케케묵은 연관 ;

2.19 열선 풍속계의 구성이 공기 균일성 보정을 위해 0-10m/s, 정확도 0.1m/s를 정렬시킵니다 ;

박스 벽과 소프트웨어에 의해 열 로드를 위해 눈금 보정될 수 있는 연관 모두을 위한 2.20 오메가 서모커플 ;

2.21 시험 소프트웨어는 실시간으로 온도, 압력과 시간 자료를 수집하고 가스 흐름을 통제하는 데이터 수집 시스템이고 검사와 수출 테스트 리포트를 수행합니다.

3. 설치 조건

2.1 실내 설치미술.

2.2 산화 박스 직경 1290mm*1050mm*3950mm

2.3 제어 캐비넷 2000mm*1050mm*850mm 사이즈

2.4 전기 공급 : 220V 32A ;

2.5 가스를 공급하세요 : 메탄, 99% 순도 또는 위쪽에 ;

2.6 압축된 공기 : 0.6Mpa, 탈지되고 탈-수 ;
