BIFMA X5.1 의자 팔걸이 피로 시험기 중장비 200kg 하중 1000000 사이클

BIFMA X5.1 의자 팔걸이 피로 시험기 중장비 200kg 하중 1000000 사이클

브랜드 이름: SKYLINE
모델 번호: SL-T11
모크: 1개 단위
가격: USD 4800-6200 / Unit
지불 조건: T/T, L/C, 서부 동맹,
공급 능력: 달 당 20 단위
상세 정보
원래 장소:
중국 광둥
인증:
CE, ISO 9001:2015, calibration certificate
모델:
SL-T11
해당 표준:
ANSI/BIFMA X5.1-2011 11.4, EN 1728:2012, EN 1335-3
팔걸이 높이 범위:
600-820mm 전동
정격 부하 용량:
200KG
실린더 용량:
2 x 5kN 공압식
테스트 뇌졸중:
조정할 수 있는 0-150mm
테스트 빈도:
분당 10-30 사이클
사이클 카운터:
0-9999999(자동 정지 포함)
제어 시스템:
7인치 컬러 HMI를 갖춘 PLC
프레임 구조:
80 x 80 x 4mm 용접 강철 튜브
기계 무게:
480kg
전원공급장치:
AC 220V 50/60Hz 단상
보증:
24개월
포장 세부 사항:
수분 차단 필름과 충격 흡수 폼이 포함된 합판 수출 케이스, 케이스 베이스에 볼트로 고정된 프레임
공급 능력:
달 당 20 단위
강조하다:

의자 팔걸이 피로 시험기

,

중장비 200kg 하중 테스터

,

BIFMA X5.1 1000000 사이클 시험

제품 설명

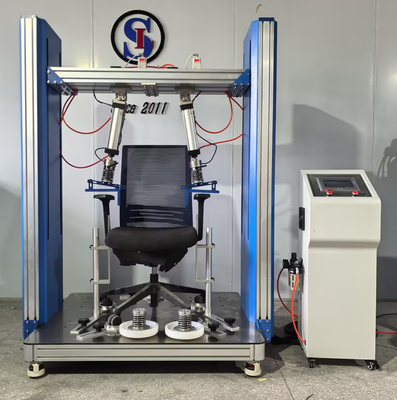

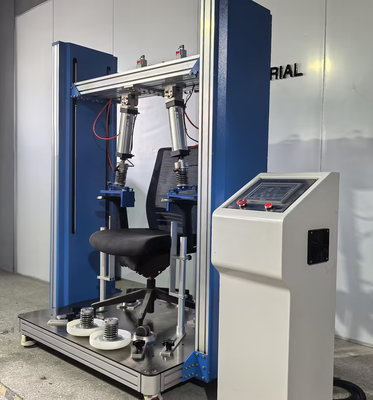

SL-T11 의자 팔걸이 피로 시험기 — 고강도 중장비 프레임

SL-T11 의자 팔걸이 피로 시험기는 사무용 의자, 회의용 좌석, 학교 가구 및 공공 장소 좌석에 대한 지속적이고 대량의 내구성 프로그램을 실행하는 실험실을 위해 설계되었습니다. 팔걸이 어셈블리에 반복적인 수직 및 수평 하중을 가하여 구조적 파손이 발생하거나 사전 설정된 사이클 수가 도달할 때까지, 팔걸이 브래킷, 고정 나사 및 좌석 프레임 연결부의 파손 모드를 정확하게 기록할 수 있습니다.

모든 하중 지지 부품은 높은 강도 여유를 가지고 설계되었습니다. 메인 프레임은 80 × 80 × 4mm 용접 사각 강관으로 제작되었으며 가공 전에 응력 제거 처리를 하여 200kg 정격 하중에서도 시험 플랫폼을 견고하게 유지하고 고정구 처짐이 팔걸이 변형 데이터에 영향을 미치는 것을 방지합니다.

팔걸이 피로 시험기의 작동 원리

시험 의자는 플랫폼에 고정되고 팔걸이는 하중 헤드 아래에 위치합니다. 두 개의 독립적인 공압 실린더가 하중 패드를 하향 및 측면으로 프로그래밍된 순서로 구동하여 앉은 사용자가 팔걸이를 밀고, 기대고, 일어나는 방식을 재현합니다. 각 사이클은 PLC에 의해 카운트되며, 카운터가 사전 설정 값에 도달하거나, 힘 제한을 초과하거나, 샘플이 붕괴되면 기계가 자동으로 중지됩니다.

PLC는 실시간으로 힘, 변위 및 사이클 수를 기록하므로 작업자는 추가 데이터 로거 없이 시험 보고서를 위한 완전한 피로 곡선을 내보낼 수 있습니다.

고강도 설계 하이라이트
  • 응력 제거 처리된 80 × 80 × 4mm 용접 강철 프레임으로 장기간 치수 안정성 확보
  • 200kg 정격 하중 용량 — ANSI/BIFMA X5.1 팔걸이 사이클 시험에서 요구하는 작업 하중의 두 배
  • 경화된 45강 하중 패드와 교체 가능한 폴리우레탄 접촉면으로 실내 장식 보호
  • 5kN 공압 실린더와 가이드 로드로 씰에 대한 측면 하중 제거
  • 200kg 하중에서도 의자를 흠집 없이 안전하게 고정하는 자동 잠금 클램프 고정구
  • 먼지 방지 하우징의 선형 가이드 레일로 1천만 사이클 이상의 수명 보장
  • 비상 정지, 과부하 보호 및 안전 가드 인터록 기본 제공
시험 표준 준수
  • ANSI/BIFMA X5.1-2011 조항 11.4 — 팔걸이 수직 및 수평 사이클 하중
  • EN 1728:2012 조항 6.4 — 팔걸이 정적 및 피로 하중
  • EN 1335-3 — 사무용 작업 의자 팔걸이 내구성
  • GB/T 10357.3 — 의자 팔걸이 강도 및 내구성
  • ISO 7173 — 좌석 팔걸이 피로 참조 절차
기술 매개변수
매개변수 사양
모델 SL-T11
적용 표준 ANSI/BIFMA X5.1-2011 조항 11.4 / EN 1728:2012 / EN 1335-3
팔걸이 높이 범위 600 – 820mm, 전동 조절
정격 하중 용량 200kg 수직 정적 및 사이클 하중
시험 실린더 용량 2 × 5kN 공압 실린더, 개별 제어
시험 스트로크 0 – 150mm 조절 가능
시험 주파수 분당 10 – 30 사이클
사이클 카운터 0 – 9,999,999 사이클, 자동 정지 기능 포함
힘 표시 정확도 전체 스케일의 ±1%
제어 시스템 PLC + 7인치 컬러 HMI, 100개 레시피 저장
프레임 구조 80 × 80 × 4mm 용접 사각 강관, 분체 도장
기계 중량 480kg
전원 공급 장치 AC 220V, 50/60Hz, 단상
공급 범위
  • 전동식 팔걸이 높이 조절 기능이 있는 SL-T11 시험 프레임
  • 5kN 실린더와 압력 조절기가 있는 두 개의 공압 하중 장치
  • 7인치 컬러 터치스크린이 있는 PLC 제어 캐비닛
  • 바퀴가 있거나 없는 의자용 클램핑 고정구 세트
  • 공기 준비 장치, 연결 호스 및 케이블 세트
  • 교정 인증서, 사용 설명서 및 공구 키트
품질 관리 및 보증

각 장치는 출하 전에 정격 하중에서 20,000 사이클 동안 조립 및 가동되며, 국가 힘 표준에 추적 가능한 교정 인증서와 함께 제공됩니다. 24개월 보증은 프레임, 실린더 및 제어 시스템을 포함합니다.

견적 요청

시험하려는 의자 유형과 표준을 알려주시면 엔지니어링 팀에서 고정구 세트, 사이클 계획 및 배송 일정을 확인해 드립니다. 현재 가격 및 배송비는 문의해 주십시오.
