EN 1728 의자 팔걸이 피로 시험기 비용 효율적인 120mm 스트로크 999999 사이클

EN 1728 의자 팔걸이 피로 시험기 비용 효율적인 120mm 스트로크 999999 사이클

브랜드 이름: SKYLINE
모델 번호: SL-T12
모크: 1개 단위
가격: USD 2600-3400 / Unit
지불 조건: T/T, L/C, 서부 동맹,
공급 능력: 달 당 30 단위
상세 정보
원래 장소:
중국 광둥
인증:
CE, ISO 9001:2015, calibration certificate
모델:
SL-T12
해당 표준:
EN 1728:2012 6.4, BIFMA X5.1-2011 11.4, EN 1335-3
팔걸이 높이 범위:
620-800mm 수동 잠금
정격 부하 용량:
150kg
실린더 용량:
1 x 3kN 공압식
테스트 뇌졸중:
0-120mm 조절 가능
테스트 빈도:
분당 12-25 사이클
사이클 카운터:
0-999999(미리 설정된 정지 포함)
제어 시스템:
4.3인치 터치스크린을 갖춘 PLC
프레임 구조:
60 x 60 x 3mm 용접 강철 튜브
기계 무게:
260kg
발자국:
1100x700mm
전원공급장치:
AC 220V 50/60Hz 단상
보증:
12개월
포장 세부 사항:
수분 차단 필름과 충격 흡수 폼이 포함된 합판 수출 케이스, 케이스 베이스에 볼트로 고정된 프레임
공급 능력:
달 당 30 단위
강조하다:

EN 1728 의자 팔걸이 피로 시험기

,

120mm 스트로크 팔걸이 시험기

,

999999 사이클 가구 시험 장비

제품 설명

SL-T12 의자 팔걸이 피로 시험기대형 다중 스테이션 장비에 대한 투자 없이 안정적인 팔걸이 내구성 시험이 필요한 공장 및 제3자 실험실을 위한 비용 효율적인 단일 스테이션 솔루션입니다. EN 1728 및 BIFMA X5.1에 정의된 팔걸이 수직 주기 하중 시험을 수행하며, 전체 크기 기계와 동일한 합격/불합격 판정을 훨씬 저렴한 비용으로 제공합니다.

안정적이고 비교 가능한 시험 결과

SL-T12는 더 큰 시험기의 표준화된 고정 장치 레이아웃과 PLC 제어 로직을 유지하므로, SL-T12와 고용량 모델 간의 결과가 직접 비교 가능합니다. 작은 설치 공간, 단상 전원 공급 장치 및 공압 구동 장치는 압축기 업그레이드나 기초 작업 없이 일반 QC실에 기계를 설치할 수 있음을 의미합니다.

작동 원리

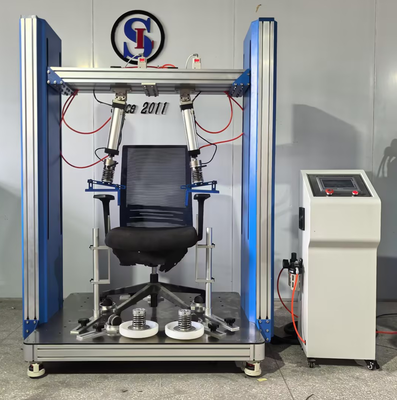

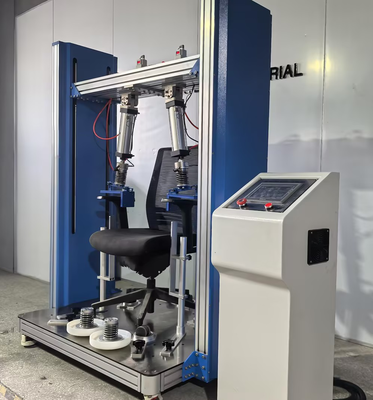

의자는 두 개의 조절 가능한 클램프로 플랫폼에 고정되고, 팔걸이는 하중 패드 아래에 위치합니다. 공압 실린더는 패드를 사전 설정된 힘으로 내리고, 설정된 유지 시간 동안 유지한 후 해제하며, PLC는 각 사이클을 계산합니다. 사전 설정된 사이클 수에 도달하거나 샘플이 불합격하면 기계가 멈추고 결과를 표시합니다.

비용 효율적인 설계 하이라이트
  • 단일 스테이션 공압 구동 장치와 단일 이동 하중 장치 - 마모 부품 감소 및 유지 보수 비용 절감
  • 표준 60 x 60 x 3mm 용접 강철 프레임으로 150kg 주기 하중을 눈에 띄는 변형 없이 지지
  • 산업용 PC 대신 4.3인치 터치스크린이 있는 PLC - 더 낮은 가격으로 동일한 시험 정확도
  • 수동 잠금식 팔걸이 높이 조절 장치는 모터를 제거하여 비용과 고장 지점 모두 감소
  • 전 세계 지역 유통업체에서 구매 가능한 기성품 공압 및 전기 부품
  • 작은 1100 x 700mm 설치 공간, 단상 220V 전원, 기초 불필요
  • 프레임과 고정 장치가 표준 재고로 보관되므로 빠른 20-25일 리드 타임
시험 표준
  • EN 1728:2012 조항 6.4 - 팔걸이 수직 정적 및 피로 하중
  • ANSI/BIFMA X5.1-2011 조항 11.4 - 팔걸이 주기 하중
  • EN 1335-3 - 사무용 의자 팔걸이 내구성
  • GB/T 10357.3 - 의자 팔걸이 강도 및 내구성
기술 매개변수
모델 SL-T12
적용 표준 EN 1728:2012 조항 6.4 / BIFMA X5.1-2011 조항 11.4
팔걸이 높이 범위 620-800mm, 수동 잠금 조절
정격 하중 용량 150kg 수직 주기 하중
시험 실린더 용량 1 x 3kN 공압 실린더
시험 스트로크 0-120mm 조절 가능
시험 주파수 분당 12-25 사이클
사이클 카운터 0-999,999 사이클 (사전 설정 정지)
제어 시스템 4.3인치 터치스크린이 있는 PLC, 30개 레시피 저장
프레임 구조 60 x 60 x 3mm 용접 사각 강철 튜브, 분체 도장
기계 중량 260kg
설치 공간 1100 x 700mm
전원 공급 장치 AC 220V, 50/60Hz, 단상
공급 범위
  • 수동 잠금식 팔걸이 높이 조절 장치가 있는 SL-T12 시험 프레임
  • 압력 조절기 및 필터가 있는 3kN 공압 하중 장치
  • 4.3인치 터치스크린이 있는 PLC 제어 캐비닛

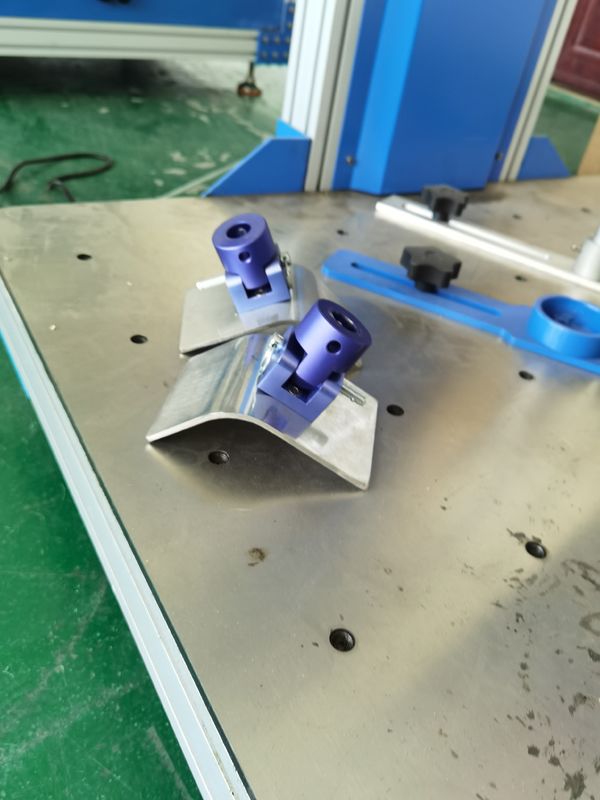

  • 바퀴가 있거나 없는 의자용 클램핑 고정 장치 세트
  • 교정 인증서, 사용 설명서 및 예비 씰 키트
품질 관리

모든 장치는 포장 전에 정격 하중으로 10,000 사이클 동안 작동되며 교정 인증서와 함께 배송됩니다. 12개월 보증은 프레임, 실린더 및 제어 시스템을 포함하며, 예비 부품은 3영업일 이내에 발송됩니다.

견적 요청

의자 사양과 시험 표준을 보내주시면 해당 고정 장치 세트가 포함된 SL-T12 견적을 보내드리겠습니다. 현재 가격, 운송비 및 배송 일정은 문의해 주십시오.
